ボールローラ切削品 ワンタッチ形状
- 数量スライド割引
- 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
- 通常単価(税別)
- 3,030円
- 税込単価
- 3,333円
ボルト止めが必要なく、取りつけ爪で固定します。ワンタッチ取付を可能としたゴミ排...
-
- 環境対応：
- RoHS対応（10物質）
-
- 特性・用途：
- 該当なし
-
- 種類：
- ゴミ排出
-
- 形状：
- ワンタッチ
-
- 本体材質：
- SUM23
-
- 本体詳細材質：
- SUM23
-
- メインボール材質：
- SUJ2
-
- 耐荷重(N)：
- 1470
-
- 外径(φ)：
- 55
-
- ボール径(φ)：
- 25.4
-
- 耐荷重範囲(N)：
- 500.1～5000
-
- 用途：
- 上専用
-
- 取付高さ(mm)：
- 13.8
-
- 材質証明書：
- 非対象
(i)ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
指定中 の仕様・寸法情報

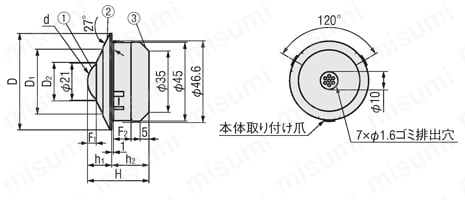

外形図・規格表
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| BCUFH (上向き用) | 取り付け爪拡大図 |
 |  |
| 取り付け用爪 取り付け爪が板ばね状になっていて、 取り付け相手側を突っ張ることで ボールローラを保持する。 |
[ ! ]BCUFHの推奨取付穴径はφ45.5～46mm、板厚は3.2mm以上となります。
| [ M ]材質 | [ S ]表面処理 | ||||
| ①メインボール | ②カバー | ③本体 | サブボール | ②カバー | ③本体 |
| SUJ2 | SUM23 | SUM23 | SUJ2 | 三価ユニクロメッキ | 三価ユニクロメッキ |
規格表
| 型式 |
| BCUFH120 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | D | D1 | D2 | d | H | h1 | h2 | F1 | F2 | 取付方向 | ゴミ 排出穴 | 耐荷重 N(kgf) | ￥基準単価 | |
| Type | No. | |||||||||||||
| BCUFH | 120 | 55 | 37 | 21.98 | 25.40 | 35 | 13.8 | 21.2 | 5 | 10 | 上向き用 | 底部 | 1,470(150) | 3,030 |
型番リスト
Loading...
詳細情報
基本情報
ボルト止めが必要なく、取りつけ爪で固定します。ワンタッチ取付を可能としたゴミ排出穴付き重荷重タイプです。
(i)ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
技術情報
技術情報納期・価格
概要・仕様
仕様・概要
こんなお悩みございませんか？
- お悩み1
- ボールローラの内側にゴミが入ると回転が重い
- お悩み解決！
- 解決1：
- ゴミ排出機能付きのため、従来品よりも寿命が長く、メンテナンス時間が短縮
ゴミ排出機能付きボールローラの使用動画
ゴミ排出機能の付いたボールローラの動画をご覧ください。
ゴミ排出穴の構造
ゴミを排出するという抜本的な解決方法を実現
頭部ゴミ排出スリット付き

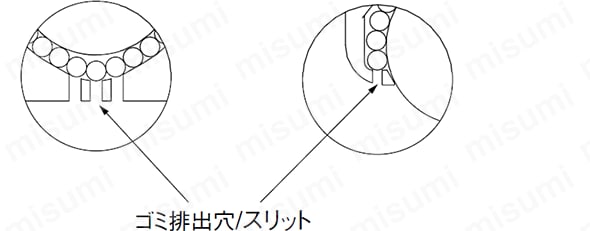

【ゴミ排出穴/スリット拡大図】
ゴミ排出穴付きボールローラ（ボールローラ切削品）は、大ボール直下の小ボール受け面で荷重を受けません。
この構造により、本体最下点に多数のゴミ排出穴、または本体の最頂点にゴミ排出スリットを開けることができます。
従来の構造では難しいとされる小ボールの受け部に穴加工を施し、内部に入り込んだゴミや水などを排出でき、スムーズな回転を維持し続けます。
関連商品
ゴミ排出穴/スリット付きのため、内部に入り込んだゴミを排出できます。
幅を取らず、ガイドができる商品です。
ピッチが短く、ワークのがたつきを抑える商品です。
BCUFH120で型番確定
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
ボールローラ切削品 ワンタッチ形状の型番BCUFH120のページです。
型番BCUFH120に関する仕様情報を記載しております。
