ミスミ

MISUMI economy

ミスミ

【エコノミーシリーズ】 RoHS対応 ローラフォロア 非分離タイプ

【エコノミーシリーズ】 RoHS対応 ローラフォロア 非分離タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 4.8平均満足度4.8 この商品のレビューをみる（7件）
通常価格(税別)
810円 ～ 2,040円
税込価格
891円 ～ 2,244円

【製品仕様】材質：SUJ2相当、r寸：0.6、基本動定荷重C：6.9kN、基本...

詳細情報を確認する

(i)ご注意

  • 25年1月31日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
  • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

meviy（メビー）
3Dデータで1分見積もり
最短1日目出荷

型番

未確定21件の候補があります。

Loading...

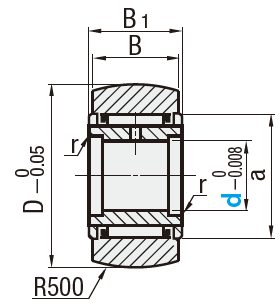

外形図・規格表

外形図
■非分離・シールなし
クラウンタイプ
C－NARTR
■非分離・シール付
クラウンタイプ
C－NARTU

高荷重クラウンタイプ
C－NARTV
規格表
シールなしシール付[ M ]材質
クラウンタイプクラウンタイプ高荷重クラウンタイプ
C−NARTRC−NARTUC−NARTVSUJ2相当

注文例 型番
  C－NASTR6

■非分離・シールなし
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番DaBB1r基本定格荷重トラック負荷容量(kN)限界回転数(rpm)質量
(g)		¥ 基準単価
TypedCr(動)kNCor(静)kN
(クラウンタイプ)
C－NARTR		51612.511120.153.153.30.861400015870
619153.53.91.11100021840
8241914150.35.56.41.49750042810
1030230.66.88.41.965500661,020
1232256.98.82.194500731,040
[ ! ]kgf＝N×0.101972

■非分離・シール付
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番DaBB1r基本定格荷重トラック負荷
容量
(kN)		限界回転数(rpm)質量(g)¥ 基準単価
TypedCr(動)kNCor(静)kNC－NARTUC－NARTVC－NARTUC－NARTVC－NARTUC－NARTV
C－NARTUC－NARTVC－NARTUC－NARTV
(クラウンタイプ)
C－NARTU

(高荷重クラウンタイプ)
C－NARTV		51612.511120.153.154.93.36.50.8614000380014.515.11,0501,160
619153.55.43.97.91.111000310020.521.51,0201,130
8241914150.35.57.86.411.41.497500250041.542.59901,090
1030230.66.89.58.414.61.965500210064.566.51,2301,350
1232256.99.78.815.42.194500180071731,2701,390
153527.618199.812.814.1232.51360016001021061,4401,570
174031.52021110.914.815.526.52.98290014001491551,5101,670
204736.5242515.520.625.5425.72300024002502551,8602,040
[ ! ]kgf＝N×0.101972
商品概要
■当社類似品とエコノミーシリーズの比較
 当社類似品
NARTU12		エコノミーシリーズ
C-NARTU12
材質SUJ2相当SUJ2相当
r寸0.50.6
基本動定荷重 Cr(ｋN)8.536.9
基本静定荷重 Co(ｋN)8.448.8
トラック負荷容量 (kN)2.742.19
限界回転数 (rpm)5,2004,500
RoHS10対応対応
※荷重や限界回転数はサイズにより異なります。規格表をご確認ください。
使用例
各種産業用途に対応しています。
使用例

型番リスト

表示件数:
  1. 1
型番
外径 D(mm)
幅 B(mm)
ローラフォロア内径(mm)
基本定格荷重 Cr(動)(kN)
基本定格荷重 Cor(静)(kN)
許容回転数(rpm)
シール
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
16
11
5
3.15
3.3
14000
なし

1個

870円( 957円 )

在庫品1日目

当日出荷可能

19
11
6
3.5
3.9
11000
なし

1個

840円( 924円 )

在庫品1日目

当日出荷可能

24
14
8
5.5
6.4
7500
なし

1個

810円( 891円 )

在庫品1日目

当日出荷可能

30
14
10
6.8
8.4
5500
なし

1個

1,020円( 1,122円 )

在庫品1日目

当日出荷可能

32
14
12
6.9
8.8
4500
なし

1個

1,040円( 1,144円 )

在庫品1日目

当日出荷可能

16
11
5
3.15
3.3
14000
あり

1個

1,050円( 1,155円 )

在庫品1日目

当日出荷可能

19
11
6
3.5
3.9
11000
あり

1個

1,020円( 1,122円 )

在庫品1日目

当日出荷可能

24
14
8
5.5
6.4
7500
あり

1個

990円( 1,089円 )

在庫品1日目

当日出荷可能

30
14
10
6.8
8.4
5500
あり

1個

1,230円( 1,353円 )

在庫品1日目

当日出荷可能

32
14
12
6.9
8.8
4500
あり

1個

1,270円( 1,397円 )

在庫品1日目

当日出荷可能

35
18
15
9.8
14.1
3600
あり

1個

1,440円( 1,584円 )

在庫品1日目

当日出荷可能

40
20
17
10.9
15.5
2900
あり

1個

1,510円( 1,661円 )

在庫品1日目

当日出荷可能

47
24
20
15.5
25.5
3000
あり

1個

1,860円( 2,046円 )

在庫品1日目

当日出荷可能

16
11
5
4.9
6.5
3800
あり

1個

1,160円( 1,276円 )

在庫品1日目

当日出荷可能

19
11
6
5.4
7.9
3100
あり

1個

1,130円( 1,243円 )

在庫品1日目

当日出荷可能

24
14
8
7.8
11.4
2500
あり

1個

1,090円( 1,199円 )

在庫品1日目

当日出荷可能

30
14
10
9.5
14.6
2100
あり

1個

1,350円( 1,485円 )

在庫品1日目

当日出荷可能

32
14
12
9.7
15.4
1800
あり

1個

1,390円( 1,529円 )

在庫品1日目

当日出荷可能

35
18
15
12.8
23
1600
あり

1個

1,570円( 1,727円 )

在庫品1日目

当日出荷可能

40
20
17
14.8
26.5
1400
あり

1個

1,670円( 1,837円 )

在庫品1日目

当日出荷可能

47
24
20
20.6
42
2400
あり

1個

2,040円( 2,244円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

【製品仕様】材質：SUJ2相当、r寸：0.6、基本動定荷重C：6.9kN、基本静定荷重Co：8.8kN、トラック負荷容量2.19kN、限界回転数：4,500rpm、RoHS10対応：対応

(i)ご注意

  • 25年1月31日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
  • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
