板金　取付板・ブラケット－凸曲げタイプ－ BLUZS

板金　取付板・ブラケット－凸曲げタイプ－ BLUZS

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 4.6平均満足度4.6 この商品のレビューをみる（3件）
通常価格(税別)
 -
税込価格
 -

【板厚追加】板厚0.8~1.2mm、6mmを追加しました！軽量化・省スペース化...

詳細情報を確認する

規格・仕様：
  • 大口分納

(i)ご注意

  • 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
  • 洗浄品はこちらからご選定いただけます。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

meviy（メビー）
3Dデータで1分見積もり
最短1日目出荷

型番

未確定8件の候補があります。

Loading...

外形図・規格表

外形図

BLUZS（穴無）

[ ! ]仕様・加工限界の詳細は>>こちら
型式[ M ]材質[ S ]表面処理
Type材質記号
BLUZSSPT0.8~3.2 : SPCC
T4.5~6.0 : SPHC		−
SPB四三酸化鉄皮膜
SPU三価クロメート(白)
SPK三価クロメート(黒)
AMA5052−
AMWアルマイト処理(白)
AMBアルマイト処理(黒)
SUDSUS304(2B)−

規格表

型式－A－B－T－H－V

Type－材質記号
BLUZS－AM－A80－B30－T1.5－H10－V45
型式指定1mm単位選択指定1mm単位
Type材質記号ABTHV
BLUZSSP
SPB
SPU
SPK		30
～
200		20
～
200		0.8 ・ 1.0 ・ 1.2 ・ 1.6
2.3 ・ 3.2 ・ 4.5 ・ 6.0		10
～
100		min
15～

[ ! ]V≧H
AM
AMW
AMB		1.0 ・ 1.5 ・ 2.0 ・ 3.0
SUD0.8 ・ 1.0 ・ 1.2 ・ 1.5
2.0 ・ 3.0 ・ 4.0



追加工

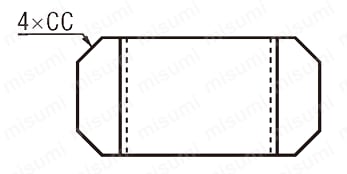

Alterationコーナーカット変更（4コーナー）
CodeCC
Spec. CC＝指定1mm単位
[ ! ]1≦CC≦20
指定方法
CCを型式末尾に追加
（例）～－CC10
￥/1Code400

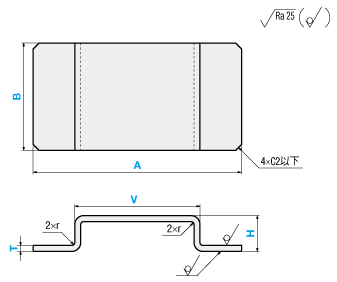

仕様・加工限界

[ ! ]1．許容差は下図を参照

 <加工寸法の普通許容差>
 商品基準寸法の区分
（A・H寸法）		6以下6を超え
30以下		30を超え
120以下		120を超え
400以下
 板金（曲げ加工品）許容差（a・h）±0.3±0.5±0.8±1.2
 ※JIS B 0408の金属プレス加工品普通許容差の公差等級：B級を採用。

[ ! ]2．バリ高さ0.1以下
[ ! ]3．曲げ角度公差±1°

[ ! ]4．下図のh,gの各部には加工限界があります。

Thg
SPCC
SPHC		A5052SUS304
0.8ー0.855
1.01.01.05.55.5
1.2ー1.25.55.5
1.61.51.566
2.32.02.077
3.23.03.099
4.5ー4.01111
6.0ーー1618

[ ! ]5．プレスブレーキのブレーキ押さえによるキズが付きます。r・e・d寸法は目安となります。

T曲げ後Rブレーキキズ
位置深さ
SPCC
SPHC		A5052SUS304（r）（e）（d）
0.8ー0.80.850.1
1.01.01.0150.1
1.2ー1.21.250.1
1.61.51.51.560.1
2.32.02.02.07.50.1
3.23.03.03.010.50.2
4.5ー4.04.013.50.3
6.0ーー6.0170.5

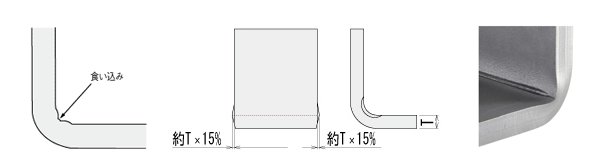

[ ! ]6．曲げによる食い込み、及び膨らみが付きます。

[ ! ]7．最小曲げRにて製作している為、衝撃など応力が集中する環境下でのご使用は破損のおそれがあります。

■材質（表面処理）、加工方法別の外観
 なし四三酸化鉄皮膜三価クロメート（白）三価クロメート（黒）
SPSPBSPUSPK
SPCC
T0.8～3.2
SPHC
T4.5～6.0
SS400
（黒皮）
T9.0
 なしアルマイト処理（白）アルマイト処理（黒）
AMAMWAMB
A5052
 なし
SUD
SUS304（2B)
T0.8～6.0
SUS304（No.1）
T9.0
