フラットバー/アルミ圧延材　取付板・ブラケット-Ｂ寸選択- HRCBA HUCBA

フラットバー/アルミ圧延材　取付板・ブラケット-Ｂ寸選択- HRCBA HUCBA

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 4.5平均満足度4.5 この商品のレビューをみる（4件）
通常価格(税別)
 -
税込価格
 -

フラットバー･圧延材を使用したブラケットです。汎用的な穴パターンをご用意してお...

詳細情報を確認する

(i)ご注意

  • システム上の制約で、一部の商品がご注文出来ない状態で型番確定してしまいます。ご注文可能な場合は３Dビュー、CADデータのご用意がございますので合わせてご確認ください。
  • ご希望の寸法が無い場合はカタログ規格外品サービス​にて製作可否を含めた見積の問い合わせになります。
  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

型番

未確定11件の候補があります。

Loading...

外形図・規格表

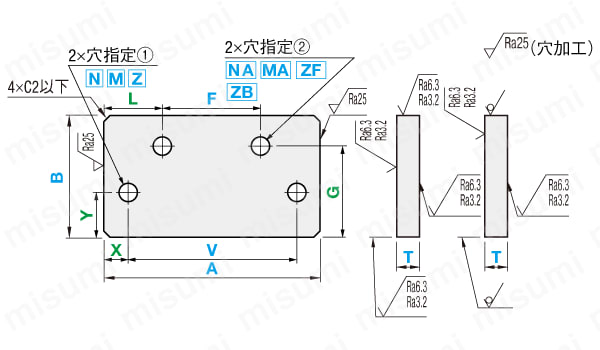

外形図

HRCBA（B寸選択）
HUCBA（B寸フリー指定）
HRCBA
HUCBA
[ ! ]長穴向きを変更可能（追加工参照）
[ ! ]指示なき面取りはC0.2～C0.5
[ ! ]その他の寸法公差・精度詳細は>>こちら参照
[ ! ]緑色のバラメータは省略可能です。省略した場合、センターに対して均等配置になります。（>>こちら参照）

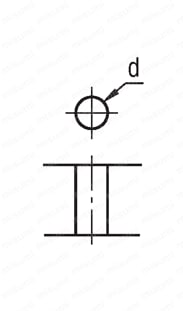

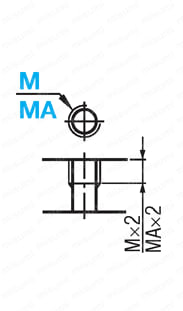

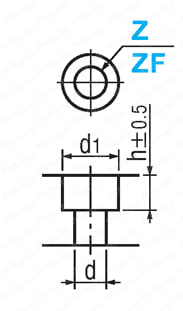

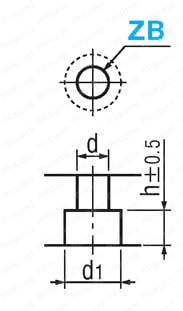

■穴種選択表
穴種タップ穴   ボルト通し穴       ザグリ表        ザグリ裏    
CodeM・MAN・NAZ・ZFZB
形状図
加工
仕様		タップ有効長最大 M・MA×2
[ ! ]T≧M・MA×3のとき、
      タップ下穴が貫通しない
      場合があります。
 寸法 ボルト呼び径
3456810121416
d・h3.54.55.56.5911141618
d16.589.5111418202326
指示無き・穴ピッチ寸法公差
寸法区分
公差
(㎜)
を超え
以下
0.5
3
±0.1
3
6
±0.1
6
30
±0.2
30
120
±0.3
120
400
±0.5
[ ! ]JIS B 0405ｍ級(中級)に準拠。
■加工限界
   穴と穴、穴と端面の肉厚に加工限界があります。
 （例：下図b部）
   限界値はこちらを参照
[ ! ]下記の加工限界値を下回る場合は加工できません。
板厚
b（穴と断面
との距離）
SPCC SPHC
A5052
SUS304
（2B）
1.0
－
1.0
1
1.6
1.5
1.5
1
2.3
2.0
2.0
1.5
3.2
3.0
3.0
1.5
4.5
4.0
4.0
2
6.0
5.0
5.0
2.5
[ ! ]上記加工限界値で寸法指定した場合、穴が変形する可能性があります。

製品仕様

型式[ M ]材質[ S ]表面処理
Type材質記号
B寸選択
(フラットバー)
HRCBA

B寸フリー指定
(幅フリーフラットバー
/アルミ圧延)
HUCBA		SCS45CD−
SCB四三酸化鉄皮膜
SCM無電解ニッケルメッキ
AMA5052−
AMWアルマイト処理(白)
AMBアルマイト処理(黒)
SUSUS304D−
[ NG ]B寸選択（HR□□□）は、A5052指定不可

規格表

型式
－
A
－
B
－
T
－
X
－
V
－
Y
－
穴指定①
Code・呼び径

L

F

G
－
穴指定②
Code・呼び径



－
－
－
Type
－
材質記号



HRCBA
－
SC
－
A80
－
B50
－
T6
－
X10
－
V60
－
Y20
－
M6
－
L20
－
F40
－
G30
－
NA6
HUCBA
－
AMB
－
A100
－
B80
－
T10
－
X15
－
V70
－
Y20
－
Z4
－
L30
－
F40
－
G50
－
ZB5
タイプ
型式
0.1mm単位
B
T
X
V
Y
穴指定①
L
F
G
穴指定②
Type
材質記号
A
Code
呼び径
Code
呼び径
B寸選択
HRCBA
SC
SCB
SCM
25.0
～
200.0
16 22 25 32 38
50 60 75 100 125
6
9
(10)
12
16
19
指定
0.1mm
単位
N[ ! ]
M
Z[ ! ]

[ ! ]
加工寸法は
穴種選択表
参照
0(穴なし)
3
4
5
6
8
10
12
14
16
指定
0.1mm
単位
NA[ ! ]
MA
ZF[ ! ]
ZB[ ! ]

[ ! ]
加工寸法は
穴種選択表
参照
0(穴なし)
3
4
5
6
8
10
12
14
16
SU
15 20 25 32 38
50 65 100 125
B寸フリー指定
HUCBA
SC
SCB
SCM

SU
25.0
～
200.0
15.0～150.0
(指定0.1mm単位)
6
9
(10)
12
16
19
AM
AMW
AMB
10.0～200.0
(指定0.1mm単位)
5
6
8
10
12
15
20
[ NG ]SC(□)はT10選択不可[ NG ]SUでB15の時、T10～19選択不可
[ NG ]SC(□)でB16・22の時、T19選択不可[ NG ]SUでB20の時、T19選択不可
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

追加工

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
Alterationsコーナーカット変更
CodeCC
Spec.コーナーカットを変更します。
CC＝指定1mm単位
[ ! ]1≦CC≦50
指定方法
CCを型式末尾に追加
（例）～－CC10
￥/1Code

   CC  1～10800
11～301,200
31～501,500


関連リンク

規格外品サービスへのご案内
ミスミ FA 標準品から規格外部品のお見積もり・ご注文ができるサービスです。
標準型式を指定後、サイズ変更や追加工処理などの条件をご指示ください。

規格外品サービスによくある質問

型番リスト

表示件数:
  1. 1
型番
詳細材質
穴位置
種類
タイプ
表面処理
外形寸法 A(mm)
外形寸法 B(mm)
板厚 T(mm)
材質証明書：材質
材質証明書：表面処理
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
S45CD
-
B寸選択
HRCBA
なし
25 ～ 200
16 ～ 125
6 ～ 19
S45CD
-
10

1個

-( - )

3日目

S45CD
-
B寸選択
HRCBA
四三酸化鉄皮膜
25 ～ 200
16 ～ 125
6 ～ 19
S45CD
四三酸化鉄皮膜
10

1個

-( - )

5日目

S45CD
-
B寸選択
HRCBA
無電解ニッケルメッキ
25 ～ 200
16 ～ 125
6 ～ 19
S45CD
無電解ニッケルメッキ
10

1個

-( - )

5日目

SUS304D
-
B寸選択
HRCBA
なし
25 ～ 200
15 ～ 125
6 ～ 19
SUS304D
-
10

1個

-( - )

3日目

A5052
フリー寸法
B寸フリー指定
HUCBA
なし
25 ～ 200
10 ～ 200
5 ～ 20
A5052
-
10

1個

-( - )

3日目

A5052
フリー寸法
B寸フリー指定
HUCBA
アルマイト処理（黒）
25 ～ 200
10 ～ 200
5 ～ 20
A5052
アルマイト処理
10

1個

-( - )

7日目

A5052
フリー寸法
B寸フリー指定
HUCBA
アルマイト処理（白）
25 ～ 200
10 ～ 200
5 ～ 20
A5052
アルマイト処理
10

1個

-( - )

7日目

S45CD
フリー寸法
B寸フリー指定
HUCBA
なし
25 ～ 200
15 ～ 150
6 ～ 19
S45CD
-
10

1個

-( - )

3日目

S45CD
フリー寸法
B寸フリー指定
HUCBA
四三酸化鉄皮膜
25 ～ 200
15 ～ 150
6 ～ 19
S45CD
四三酸化鉄皮膜
10

1個

-( - )

5日目

S45CD
フリー寸法
B寸フリー指定
HUCBA
無電解ニッケルメッキ
25 ～ 200
15 ～ 150
6 ～ 19
S45CD
無電解ニッケルメッキ
10

1個

-( - )

5日目

SUS304D
フリー寸法
B寸フリー指定
HUCBA
なし
25 ～ 200
15 ～ 150
6 ～ 19
SUS304D
-
10

1個

-( - )

3日目

  1. 1

Loading...

詳細情報

基本情報

フラットバー･圧延材を使用したブラケットです。汎用的な穴パターンをご用意しております。寸法フリーにて指定可能です。

(i)ご注意

  • システム上の制約で、一部の商品がご注文出来ない状態で型番確定してしまいます。ご注文可能な場合は３Dビュー、CADデータのご用意がございますので合わせてご確認ください。
  • ご希望の寸法が無い場合はカタログ規格外品サービス​にて製作可否を含めた見積の問い合わせになります。
  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格

価格表

■S45CD
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
材質記号AB￥本体価格＋穴加工料金
B寸選択(HRCBA)B寸フリー(HUCBA)
B寸選択B寸フリーT6T9T12T16･19T6T9T12T16･19
S45CD
処理無し

SC		25.0～50.016～3215.0～32.01,0901,4001,5601,7401,5501,7201,8602,020
38～6032.1～50.01,3101,4401,6101,7901,5501,7201,8602,020
75･10050.1～100.01,5601,6601,7701,9001,7501,8401,9602,110
125100.1～150.01,6701,7601,8902,0101,9002,0102,1502,280
50.1～100.016～3215.0～32.01,1101,4901,6701,8501,5801,8802,0802,210
38～6032.1～50.01,3501,6401,7901,8601,5801,8802,0802,210
75･10050.1～100.01,7401,9102,0102,0901,9002,0802,3002,390
125100.1～150.01,8802,1202,1702,2302,2802,4802,6602,760
100.1～150.016～3215.0～32.01,1901,5201,8601,9301,8302,0502,2502,360
38～6032.1～50.01,4901,8401,9302,0101,8302,0502,2502,360
75･10050.1～100.01,9202,1602,2202,3502,2302,4302,5502,680
125100.1～150.02,2302,3502,4902,5802,6502,7703,0303,320
150.1～200.016～3215.0～32.01,3201,8701,9001,9802,0202,2302,3602,520
38～6032.1～50.01,8401,9402,0402,1302,0202,2302,3602,520
75･10050.1～100.02,3102,4002,5102,5902,4702,5702,8503,100
125100.1～150.02,6502,8002,9003,0103,1603,2803,4903,860
S45CD
四三酸化鉄皮膜

SCB		25.0～50.016～3215.0～32.01,2001,5001,6701,8701,6601,8301,9602,140
38～6032.1～50.01,4201,5401,7101,9101,6601,8301,9602,140
75･10050.1～100.01,6701,7601,8802,0301,8601,9402,0702,240
125100.1～150.01,7701,8702,0502,1802,0102,1102,3102,460
50.1～100.016～3215.0～32.01,2601,6401,8502,0601,7202,0302,2602,420
38～6032.1～50.01,5001,7901,9602,0701,7202,0302,2602,420
75･10050.1～100.01,8902,0602,1802,3002,0502,2302,4802,600
125100.1～150.02,0302,3002,4502,5502,4302,6602,9303,090
100.1～150.016～3215.0～32.01,3301,7002,1302,2601,9702,2302,5202,690
38～6032.1～50.01,6402,0202,2102,3301,9702,2302,5202,690
75･10050.1～100.02,0702,3402,4902,6802,3702,6002,8203,000
125100.1～150.02,3902,6302,9003,0702,8103,0503,4403,800
150.1～200.016～3215.0～32.01,4702,1102,2602,4202,1602,4702,7202,950
38～6032.1～50.01,9802,1802,3902,5602,1602,4702,7202,950
75･10050.1～100.02,4602,6502,8703,0202,6102,8103,2003,530
125100.1～150.02,8803,1603,4303,6403,3903,6304,0204,490
S45CD
無電解ニッケルメッキ

SCM		25.0～50.016～3215.0～32.01,2701,6601,8302,0501,7301,9802,1202,320
38～6032.1～50.01,4901,7001,8702,0901,7301,9802,1202,320
75･10050.1～100.01,7401,9202,0402,2101,9302,1002,2302,420
125100.1～150.01,9002,0302,2802,4502,1302,2702,5402,720
50.1～100.016～3215.0～32.01,3101,8002,1202,3801,7702,1802,5302,740
38～6032.1～50.01,5501,9402,2402,3901,7702,1802,5302,740
75･10050.1～100.01,9402,2202,4602,6302,1002,3802,7502,930
125100.1～150.02,1802,5702,8703,0302,5802,9303,3503,570
100.1～150.016～3215.0～32.01,4901,9702,5502,7402,1302,5002,9403,170
38～6032.1～50.01,8002,2902,6302,8102,1302,5002,9403,170
75･10050.1～100.02,2302,6102,9103,1602,5302,8803,2403,490
125100.1～150.02,6503,0503,5003,7803,0703,4704,0404,520
150.1～200.016～3215.0～32.01,6902,4702,8103,0702,3802,8203,2803,600
38～6032.1～50.02,2102,5402,9503,2102,3802,8203,2803,600
75･10050.1～100.02,6803,0003,4203,6802,8403,1703,7604,180
125100.1～150.03,2103,7204,2404,6203,7304,1904,8305,470
■A5052
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ NG ]B寸選択（HRCBA）は、A5052選択不可。
材質記号AB￥本体価格＋穴加工料金
B寸フリー(HUCBA)
T5･6T8･10T12･15T20
A5052
処理無し

AM		25.0～50.010.0～50.01,5501,7001,7701,830
50.1～100.01,7001,7201,9802,110
100.1～150.01,8501,9802,1902,350
150.1～200.01,9702,1302,4202,700
50.1～100.010.0～50.01,6001,7201,9802,110
50.1～100.01,9402,0702,0802,120
100.1～150.02,0202,2102,2202,430
150.1～200.02,3702,5002,5002,840
100.1～150.010.0～50.01,8501,9802,1902,350
50.1～100.01,9702,2102,2202,430
100.1～150.02,2102,2202,5703,020
150.1～200.02,5002,5003,0203,610
150.1～200.010.0～50.01,9702,1302,4202,700
50.1～100.02,2902,5002,5002,840
100.1～150.02,5002,5003,0203,610
150.1～200.02,5002,8403,6204,410
A5052
アルマイト処理
(白色)

AMW		25.0～50.010.0～50.01,7101,9402,0302,120
50.1～100.01,8601,9602,2402,400
100.1～150.02,0602,2402,5602,770
150.1～200.02,2302,4002,9103,270
50.1～100.010.0～50.01,7702,0002,4002,610
50.1～100.02,1202,3402,5002,630
100.1～150.02,2902,6302,8403,160
150.1～200.02,7103,0503,3303,820
100.1～150.010.0～50.02,1202,4002,8103,090
50.1～100.02,2502,6302,8403,160
100.1～150.02,5902,8403,5004,130
150.1～200.03,0103,3304,2505,070
150.1～200.010.0～50.02,3102,6803,2403,690
50.1～100.02,6303,0503,3303,820
100.1～150.03,0103,3304,2505,070
150.1～200.03,1503,9405,2606,360
A5052
アルマイト処理
(黒色)

AMB		25.0～50.010.0～50.01,7502,0202,0902,210
50.1～100.01,9002,0402,3002,490
100.1～150.02,1302,3002,6702,890
150.1～200.02,2902,4803,0503,410
50.1～100.010.0～50.01,8302,0902,5302,760
50.1～100.02,1702,4402,6302,770
100.1～150.02,3802,7503,0503,410
150.1～200.02,8203,2203,6004,150
100.1～150.010.0～50.02,2202,5303,0203,340
50.1～100.02,3402,7503,0503,410
100.1～150.02,7103,0503,8004,480
150.1～200.03,1803,6004,6605,570
150.1～200.010.0～50.02,4302,8603,5204,010
50.1～100.02,7403,2203,6004,150
100.1～150.03,1803,6004,6605,570
150.1～200.03,3704,2905,6307,010
■SUS304D
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
材質記号AB￥本体価格＋穴加工料金
B寸選択(HRCBA)B寸フリー(HUCBA)
B寸選択B寸フリーT6T9･10T12T16･19T6T9･10T12T16･19
SUS304D
処理無し

SU		25.0～50.015～3215.0～32.01,4501,9102,4202,4202,4302,5002,9302,990
38･5032.1～50.01,4501,9102,4202,4202,4302,5002,9302,990
6550.1～65.01,6502,2602,9503,2602,5003,1703,8204,380
10065.1～100.01,8502,5903,4804,1002,5003,1703,8204,380
125100.1～150.02,0302,8703,8504,5602,7703,4404,4305,120
50.1～100.015～3215.0～32.01,4601,9502,9603,3702,7402,9703,8304,400
38･5032.1～50.01,4902,1703,2603,8302,7503,3403,8304,400
6550.1～65.01,8002,5703,8304,2702,9903,7404,9705,650
10065.1～100.02,1002,9704,4004,7102,9903,7404,9705,650
125100.1～150.02,3303,3204,4605,2903,4704,4305,7906,970
100.1～150.015～3215.0～32.01,5102,0503,3503,8102,7503,3204,3704,970
38･5032.1～50.01,7202,6603,5304,0102,7503,3204,3704,970
6550.1～65.02,1403,1604,2604,9703,5804,6006,0507,290
10065.1～100.02,5503,6604,9905,9103,5804,6006,0507,290
125100.1～150.02,8404,1005,6006,6504,2605,6007,5209,210
150.1～200.015～3215.0～32.01,5602,3703,5804,2003,1203,8205,2906,250
38･5032.1～50.01,9103,1404,5005,4103,3803,8205,2906,250
6550.1～65.02,4503,7405,2306,2504,1805,4606,9808,420
10065.1～100.02,9704,3405,9507,0804,1805,4606,9808,420
125100.1～150.03,9905,2707,2608,6305,4306,9709,52011,760
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口大口
数 量1～34～78～1011～3031～5051～
値引率基準単価10％20％30％30％お見積り
出荷日通常＋2日＋7日
[ ! ]表示数量超えはWOSにてご確認ください。

納期

●材質記号
SC・AM・SU

 3 日目出荷

●材質記号
SCB・SCM

 5 日目出荷

●材質記号
AMW・AMB

 7 日目出荷
ご注文締切
急

ストークC

5日目出荷800円/1本PM 8:00迄>>こちら
[ ! ]3本以上で１明細行当たり一律2,160円

出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

フラットバー/アルミ圧延材　取付板・ブラケット-Ｂ寸選択- HRCBA HUCBA

フラットバー/アルミ圧延材　取付板・ブラケット-Ｂ寸選択- HRCBA HUCBA

    ６面フライス　取付板・ブラケット-外径寸法フリー指定- HFCBA

    ６面フライス　取付板・ブラケット-外径寸法フリー指定- HFCBA

      フラットバー/アルミ圧延材　取付板・ブラケット-Ｂ寸選択- HRFDA HUFDA

      フラットバー/アルミ圧延材　取付板・ブラケット-Ｂ寸選択- HRFDA HUFDA

        ６面フライス　取付板・ブラケット-外径寸法フリー指定- HFFDA

        ６面フライス　取付板・ブラケット-外径寸法フリー指定- HFFDA

          板金　取付板・ブラケット－フリー寸法タイプ－ JTKAS

          板金　取付板・ブラケット－フリー寸法タイプ－ JTKAS

            フラットバー　取付板・ブラケット　－センター振り分けタイプ－ HRMZA

            フラットバー　取付板・ブラケット　－センター振り分けタイプ－ HRMZA

              ６面フライス　取付板・ブラケット-外径寸法フリー指定- HFMPA

              ６面フライス　取付板・ブラケット-外径寸法フリー指定- HFMPA

                フラットバー/アルミ圧延材　取付板・ブラケット-Ｂ寸選択- HRMPA HUMPA

                フラットバー/アルミ圧延材　取付板・ブラケット-Ｂ寸選択- HRMPA HUMPA

                  板金　取付板・ブラケット－フリー寸法タイプ－ JTABS

                  板金　取付板・ブラケット－フリー寸法タイプ－ JTABS

                    ６面フライス　取付板・ブラケット－側面穴付タイプ－ VFMPA

                    ６面フライス　取付板・ブラケット－側面穴付タイプ－ VFMPA

                      ６面フライス　取付板・ブラケット-外径寸法フリー指定- HFMSA

                      ６面フライス　取付板・ブラケット-外径寸法フリー指定- HFMSA

                        フラットバー/アルミ圧延材　取付板・ブラケット-Ｂ寸選択- HRMSA HUMSA

                        フラットバー/アルミ圧延材　取付板・ブラケット-Ｂ寸選択- HRMSA HUMSA

                          板金　取付板・ブラケット－フリー寸法タイプ－ JTAAS

                          板金　取付板・ブラケット－フリー寸法タイプ－ JTAAS
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 3日目～   3日目～   3日目～   3日目～   3日目～   3日目～   3日目～   3日目～   3日目～   3日目～   3日目～   3日目～   3日目～
                            環境対応 RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質）
                            特性・用途 該当なし 該当なし 該当なし 該当なし 該当なし 該当なし 該当なし 該当なし 該当なし 該当なし 該当なし 該当なし 該当なし
                            種類 フラットバー/アルミ圧延材 6面フライス フラットバー/アルミ圧延材 6面フライス 板金 フラットバー/アルミ圧延材 6面フライス フラットバー/アルミ圧延材 板金 6面フライス 6面フライス フラットバー/アルミ圧延材 板金
                            部品取付穴 なし なし なし なし なし なし なし なし なし なし なし なし なし
                            長穴 なし なし なし なし なし なし なし なし なし なし なし なし なし

                            フラットバー/アルミ圧延材　取付板・ブラケット-Ｂ寸選択- HRCBA HUCBAのレビュー

                            評価 4.5 平均満足度：4.5 4件のレビュー
                            1. 星５
                              50%
                            2. 星４
                              50%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            設備の機器取付け用プレートに使用
                            評価 4.0満足度：4.02023/09/26
                            図面を起こして業者に依頼するよりもトータルコストを抑えられるので助かっています。もう少し大きな外形寸法まで対応していただけると用途の幅も広がると思います。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            治具ブロック固定用ブラケット
                            評価 5.0満足度：5.02023/06/27
                            以前は図面を作成して業者に発注していましたが、こちらは型式で図面がなくても発注できるのでとても楽になりました。品質もよく、納期も早い。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            部品取付けブラケット
                            評価 4.0満足度：4.02022/02/02
                            アルミフレームで作製した安全カバーに部品を取付けるブラケットとして使用。
                            比較的安価で短納期で重宝しています。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            小型CNCの加工部かさ上げ
                            評価 5.0満足度：5.02018/10/27
                            使用している小型CNCの許容ワーク高さが低いため、エンドミルの長さの関係から2工程に分けないと掘れないケースがままあったので20mmかさ上げするための穴空きブロックを作成依頼。
                            取り付け部として使用するには図面公差が甘いので入手後に自分で仕上げ、面出しをしようと思っていました。
                            ところがマイクロメータで測ったところ仕上げが必要ないくらい高精度に仕上がってきましたのでそのまま使用することにしました。さすがプロのお仕事です。手間が省けてとても助かりました。また、依頼したいと思います。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            4件全て見る

                            プレートブラケットカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
