ふっ素樹脂プレート

ふっ素樹脂プレート

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 一部当日出荷可能
評価 4.6平均満足度4.6 この商品のレビューをみる（33件）
通常価格(税別)
 -
税込価格
 -

板厚1～30mmのふっ素樹脂プレートです。ふっ素樹脂は他材質に比べ衝撃強さに優...

詳細情報を確認する

(i)ご注意

  • 各種寸法公差はこちらからご確認ください。
  • ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

meviy（メビー）
3Dデータで1分見積もり
最短1日目出荷

型番

未確定13件の候補があります。

Loading...

外形図・規格表

外形図

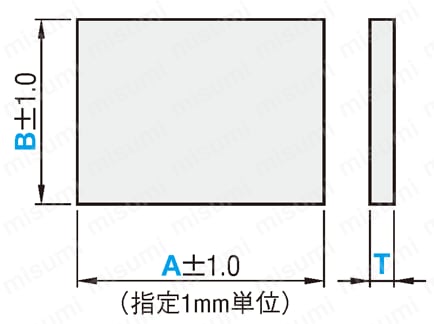

■標準タイプ

[ ! ]A≧B

仕上げ側面4面上下面
加工方法表面性状加工方法表面性状
丸のこ切断丸のこ切断素材
[ ! ]素材面の粗さ数値は参考値です。

■穴加工付タイプ

2H

2HL

4H

6H

呼び径b（最小値）
3～102.5
穴加工詳細
N（通し穴）Z（ザグリ穴）N（通し穴）・Z（ザグリ穴）規格詳細M（ネジインサート）■表1 M（ネジインサート）規格詳細
ボルト
呼び径		3456810
d3.54.55.56.5911
d16.589.51114－
h45679－

指定方法（例）M4－L6
[ ! ]L≦T－1
[ ! ]L＋5＜Tの場合は止まり穴になります。
ボルト
呼び径		3456810
d3.54.55.56.5911
L3456810
4.567.591215
6810121620



製品仕様

Type[ M ]グレ−ド色使用雰囲気温度
PTFEスタンダ−ド白色－40〜250℃
[ M ]材質　4フッ化エチレン樹脂
[ ! ]特性 >>こちら
[ ! ]サンプルのご用意はございません。

規格表

■ 標準タイプ
型式−A−B−T
PTFE−100−50−5
■ 穴加工付タイプ
型式−A−B−T−F−G−ボルト呼び径−L
PTFE4H
PTFE2H		−
−		200
230		−
−		200
130		−
−		10
25		−
−		F180
F80		−
−		G180
G50		−
−		Z5
M8
−
L12



標準タイプ

型式ABT
Type指定1mm単位選択
PTFE
(スタンダード)		20〜50020〜5001・2・3
5・8・10・15
20・25・30
[ ! ]T寸1〜5までは特にソリが大きいです。
◦Tの寸法公差・ソリ・ネジレ率
TT寸公差ソリ・ネジレ率
1000mmに対して
PTFE
1±0.23.0％以下
2
3±0.4
5
80〜＋1.01.5％以下
10
150〜＋2.01.0％以下
20
25
30
◦A・B寸の寸法公差±1.0

穴加工付タイプ

型式ABTFG穴加工付ボルト呼び径選択
通し穴ザグリ穴ネジインサート
Type穴数指定1mm単位選択指定0.5mm単位NZML
PTFE
(スタンダード)		2H(横)
2HL(縦)
4H
6H		20〜50020〜5001・2・36〜491.5
(2H・4H)
4.5〜495.5(2HL)
6〜245.5
(6H)		4.5〜495.5
(2H)

6〜491.5
(2HL・4H・6H)		3
4
5
6
8
10		－－－
5－34    表1より
選択
8345  3456
10 456 34568
15・20・25・30 45683456810
[ ! ]F寸の指定範囲　2H・4H選択時：d（d1）＋2.5≦F≦A−d（d1）−5、2HL選択時：d（d1）/2＋2.5≦F≦A−d（d1）/2−2.5、6H選択時：d（d1）＋2.5≦F≦（A−d（d1）−5）/2が必要です。

[ ! ]G寸の指定範囲　2H選択時：d（d1）/2＋2.5≦G≦B−d（d1）/2−2.5、2HL・4H・6H選択時：d（d1）＋2.5≦G≦B−d（d1）−5が必要です。
（dは通し穴、ネジインサート、d1はザグリ穴選択のとき）

[ ! ]穴加工付タイプを選択の場合、N（通し穴）・Z（ザグリ穴）から選択、ネジインサート加工付タイプを選択の場合、M（ネジインサート）・L（挿入長さ）を選択してください。
[ ! ]PTFEは軟らかい素材のため、ソリが生じる場合があります。

[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

追加工

AlterationsコーナーのR加工コーナーカット穴位置を左端面より指定穴位置を下端面より指定
CodeCRA・CRB・CRC・CRDCCA・CCB・CCC・CCDXCYC
Spec.任意のコーナーをR加工します。
R＝指定5mm単位 [ ! ]10≦A(B)－R(2R)
[ ! ]5≦CRA・CRB・CRC・CRD≦100

指定方法 (例) AとCのコーナーをR10加工
CRA10－CRC10

[ ! ]標準タイプのみ適用可
 		任意のコーナーをカットすることができます。
5≦コーナーカット≦50
10≦A－C(2C)またはB－C(2C)
5mm単位指定
指定方法
(例) AとDのコーナーをC5でカットする場合 →CCA5ーCCD5
[ ! ]標準タイプのみ適用可		XC＝指定0.5mm単位
[ ! ](2H・4Hタイプ)
d(d1)/2＋2.5≦XC≦A－F－d(d1)/2－2.5
[ ! ](6Hタイプ)
d(d1)/2＋2.5≦XC≦A－2F－d(d1)/2－2.5		YC＝指定0.5mm単位
[ ! ]d(d1)/2＋2.5≦YC≦B－G－d(d1)/2－2.5
[ NG ]2Hタイプは適用不可


￥/1Code5≦R≦2025≦R≦5055≦R≦1005≦C≦2025≦C≦50400400
200/コーナー300/コーナー450/コーナー200/コーナー300/コーナー

関連リンク

エンジニアリングプラスチックのご案内

エンジニアリングプラスチック特性I

規格外品サービスへのご案内
ミスミ FA 標準品から規格外部品のお見積もり・ご注文ができるサービスです。
標準型式を指定後、サイズ変更や追加工処理などの条件をご指示ください。
規格外品サービスによくある質問

型番リスト

表示件数:
  1. 1
型番
穴加工
長さ　A寸(mm)
幅　B寸(mm)
板厚　T寸(mm)
通し穴　ボルト呼び径
ザグリ穴　ボルト呼び径
ネジインサート　ボルト呼び径
A面ピッチ　F寸(mm)
B面ピッチ　G寸(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
2H
20 ～ 500
20 ～ 500
1 ～ 30
-
-
3 ～ 10
6 ～ 491.5
4.5 ～ 495.5
10

1個

-( - )

5日目

2H
20 ～ 500
20 ～ 500
1 ～ 30
3 ～ 10
-
-
6 ～ 491.5
4.5 ～ 495.5
10

1個

-( - )

5日目

2H
20 ～ 500
20 ～ 500
1 ～ 30
-
3 ～ 10
-
6 ～ 491.5
4.5 ～ 495.5
10

1個

-( - )

5日目

2HL
20 ～ 500
20 ～ 500
1 ～ 30
-
-
3 ～ 10
4.5 ～ 495.5
6 ～ 491.5
10

1個

-( - )

5日目

2HL
20 ～ 500
20 ～ 500
1 ～ 30
3 ～ 10
-
-
4.5 ～ 495.5
6 ～ 491.5
10

1個

-( - )

5日目

2HL
20 ～ 500
20 ～ 500
1 ～ 30
-
3 ～ 10
-
4.5 ～ 495.5
6 ～ 491.5
10

1個

-( - )

5日目

4H
20 ～ 500
20 ～ 500
1 ～ 30
-
-
3 ～ 10
6 ～ 491.5
6 ～ 491.5
10

1個

-( - )

5日目

4H
20 ～ 500
20 ～ 500
1 ～ 30
3 ～ 10
-
-
6 ～ 491.5
6 ～ 491.5
10

1個

-( - )

5日目

4H
20 ～ 500
20 ～ 500
1 ～ 30
-
3 ～ 10
-
6 ～ 491.5
6 ～ 491.5
10

1個

-( - )

5日目

6H
20 ～ 500
20 ～ 500
1 ～ 30
-
-
3 ～ 10
6 ～ 245.5
6 ～ 491.5
10

1個

-( - )

5日目

6H
20 ～ 500
20 ～ 500
1 ～ 30
3 ～ 10
-
-
6 ～ 245.5
6 ～ 491.5
10

1個

-( - )

5日目

6H
20 ～ 500
20 ～ 500
1 ～ 30
-
3 ～ 10
-
6 ～ 245.5
6 ～ 491.5
10

1個

-( - )

5日目

穴加工無し
20 ～ 500
20 ～ 500
1 ～ 30
-
-
-
-
-
10

1個

-( - )

1日目

一部当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

板厚1～30mmのふっ素樹脂プレートです。ふっ素樹脂は他材質に比べ衝撃強さに優れ、また化学的安定性に優れ、電気的特性に優れている為、シートパッキンや電気絶縁材としてご利用頂けます。
■板厚1㎜以下はこちら樹脂シート－ふっ素樹脂・超高分子量ポリエチレン－よりご選定ください。
極薄樹脂シート－ポリアセタール・ふっ素樹脂・ポリカーボネート－よりご選定ください。

(i)ご注意

  • 各種寸法公差はこちらからご確認ください。
  • ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格

価格表

■ 標準タイプ単価
[ ! ]金額はWOSにてご確認ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式TA￥基準単価
B
20〜5051〜100101〜150151〜200201〜250251〜300
PTFE1


2		20〜50 －－－－－
51〜100  －－－－
101〜150   －－－
151〜200    －－
201〜250     －
251〜300
301〜350
351〜400
401〜450
451〜500
3


5		20〜50 －－－－－
51〜100  －－－－
101〜150   －－－
151〜200    －－
201〜250     －
251〜300
301〜350
351〜400
401〜450
451〜500
820〜50 －－－－－
51〜100  －－－－
101〜150   －－－
151〜200    －－
201〜250     －
251〜300
301〜350
351〜400
401〜450
451〜500
1020〜50 －－－－－
51〜100  －－－－
101〜150   －－－
151〜200    －－
201〜250     －
251〜300
301〜350
351〜400
401〜450
451〜500

[ ! ]金額はWOSにてご確認ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式TA￥基準単価
B
20〜5051〜100101〜150151〜200201〜250251〜300
PTFE1520〜50 －－－－－
51〜100  －－－－
101〜150   －－－
151〜200    －－
201〜250     －
251〜300
301〜350
351〜400
401〜450
451〜500
2020〜50 －－－－－
51〜100  －－－－
101〜150   －－－
151〜200    －－
201〜250     －
251〜300
301〜350
351〜400
401〜450
451〜500
2520〜50 －－－－－
51〜100  －－－－
101〜150   －－－
151〜200    －－
201〜250     －
251〜300
301〜350
351〜400
401〜450
451〜500
3020〜50 －－－－－
51〜100  －－－－
101〜150   －－－
151〜200    －－
201〜250     －
251〜300
301〜350
351〜400
401〜450
451〜500
■ 穴加工費
[ ! ]金額はWOSにてご確認ください。
穴加工付
Type		￥穴加工費
N(通し穴)Z(ザグリ穴)M(ネジインサート)
2H・2HL
4H
6H
■ 穴加工付タイプ価格算出方法
[ ! ]穴加工付・ネジインサート加工付タイプは、標準タイプに穴加工費・ネジインサート加工料金を加えた金額になります。
(例)型式−A−B−T−F−G−ボルト呼び径 のとき
 PTFE4H−300−200−10−F240−G160−N8
  　
(標準タイプ単価)＋(穴加工費)＝穴加工タイプ単価
11,320＋760＝12,080
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口大口
数 量12〜1011〜2021〜5051～
値引率基準単価5％8％10％お見積り
出荷日通常＋2日
[ ! ]表示数量超えはWOSにてご確認ください。

納期

■標準タイプ

 1 日目出荷
    ご注文締切
急

ストークT

当日出荷800円/1本正午迄>>こちら

[ ! ]1日目出荷の受付は17時までです。
それ以降のご注文は翌営業日扱いとなります。

大　口
出荷日		+2日目出荷数量
21～50
[ ! ]ストーク対応なし

■穴加工付タイプ

 5 日目出荷
    ご注文締切
急

ストークB

3日目出荷500円/1本PM 8:00迄>>こちら
[ ! ]3本以上で1明細行当たり一律1,350円
大　口
出荷日		+2日目出荷数量
21～50
[ ! ]ストーク対応なし

出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

ふっ素樹脂プレート

ふっ素樹脂プレート

    光 スチロール樹脂板 透明片面マット

    光 スチロール樹脂板 透明片面マット

      PBTプレート

      PBTプレート

        TOMBO No.9000 ナフロンPTFEシート（スカイブド）

        TOMBO No.9000 ナフロンPTFEシート（スカイブド）

          TOMBO No.9000 ナフロンPTFEシート（型押し）

          TOMBO No.9000 ナフロンPTFEシート（型押し）

            PPクラフトシート

            PPクラフトシート

              P.P（ポリプロピレン）薄もの

              P.P（ポリプロピレン）薄もの

                光 アクリルキャスト板透明

                光 アクリルキャスト板透明

                  ユニサンデー 透明エンビパンチング

                  ユニサンデー 透明エンビパンチング

                    スミホリデー アイテックプラスチック板

                    スミホリデー アイテックプラスチック板

                      エルタライトPET-P板（ナチュラルグレード）

                      エルタライトPET-P板（ナチュラルグレード）

                        光 アクリルキャスト板 白 3X600X900 穴ナシ

                        光 アクリルキャスト板 白 3X600X900 穴ナシ

                          アクリルキャスト板 乳白半透明 3×600×900 穴ナシ

                          アクリルキャスト板 乳白半透明 3×600×900 穴ナシ
                            メーカー ミスミ 光 ミスミ ニチアス ニチアス アクリサンデー 光 光 光 光 三菱ケミカルアドバンスドマテリアルズ(旧クオドラントポリペンコジャパン) 光 光
                            通常価格 - 9,530円 - 3,607円～ 25,051円～ 1,052円 191円 23,763円 1,947円 4,967円～ 26,319円～ 6,263円 7,406円
                            通常出荷日 1日目～   当日出荷可能 1日目   1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 5日目   4日目   2日目   3日目   4日目   1日目～   10日目   1日目   3日目
                            環境対応 RoHS対応（10物質） - RoHS対応（10物質） - - - - - - - - - -
                            材質 ふっ素樹脂（ふっ素樹脂・PTFE・4フッ化エチレン） スチロール PBT ふっ素樹脂（ふっ素樹脂・PTFE・4フッ化エチレン） ふっ素樹脂（ふっ素樹脂・PTFE・4フッ化エチレン） ポリプロピレン ポリプロピレン アクリル 塩化ビニル - PET アクリル アクリル
                            グレード スタンダード スタンダード スタンダード スタンダード スタンダード スタンダード スタンダード スタンダード スタンダード スタンダード スタンダード スタンダード スタンダード
                            色 白色/乳白色 半透明 白色/乳白色 白色/乳白色 白色/乳白色 - - 透明 透明 - 白色/乳白色 白色/乳白色 白色/乳白色
                            仕上方法 丸のこ切断 - - - - - - - - - - - -

                            ふっ素樹脂プレートのレビュー

                            評価 4.6 平均満足度：4.6 33件のレビュー
                            1. 星５
                              73%
                            2. 星４
                              18%
                            3. 星３
                              6%
                            4. 星２
                              3%
                            5. 星１
                              0%

                            高評価レビュー

                            整合回路製作
                            評価 5.0満足度：5.02022/09/07
                            高電圧な回路の製作に使用しました。
                            誘電体損失が少なく、発熱しにくいため、大変便利です。
                            ザグリ穴あけ加工もしてくれるのも、大変ありがたいです。

                            もっと読む 閉じる

                            1人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            部品素材として
                            評価 5.0満足度：5.02017/11/06
                            高い材料で、頻繁に使用する材料で無いので必要な分だけにカットして使えるので便利です。また、送料もかからないので助かります。

                            もっと読む 閉じる

                            2人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            滑り特性の必要な治具
                            評価 3.0満足度：3.02016/08/17
                            Ｒ加工は、手作業で作った感が強く、あまりきれいなＲではありません。
                            手軽に作成したい場合には良いですが、
                            精密なＲが必要であれば、樹脂加工メーカーへの依頼をお勧めします。

                            もっと読む 閉じる

                            2人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            整合回路製作
                            評価 5.0満足度：5.02022/09/07
                            高電圧な回路の製作に使用しました。
                            誘電体損失が少なく、発熱しにくいため、大変便利です。
                            ザグリ穴あけ加工もしてくれるのも、大変ありがたいです。

                            もっと読む 閉じる

                            1人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            小口注文使用
                            評価 5.0満足度：5.02023/06/19
                            小口注文や個別注文時に利用してます。在庫を持たずにリーズナブルな価格で提供出来てる。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            治具用部品として使用
                            評価 5.0満足度：5.02023/04/18
                            治具の摺動部分に使用させて頂きました。
                            サイズも豊富で納期/価格共に分かりやすく今後も利用させて頂きます。ありがとうございました。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            33件全て見る

                            樹脂プレートカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
