仕様・寸法を表示する

追加工・オプション

ミスミ

ミスミ

位置決めピン　テーパ・ツバ径・ツバ厚指定　－おねじ－

位置決めピン　テーパ・ツバ径・ツバ厚指定　－おねじ－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 規格変更
  • 納期短縮
  • 規格拡張対象
評価 4.3平均満足度4.3 この商品のレビューをみる（6件）
通常価格(税別)
 -
税込価格
 -

【特長】ツバ付タイプのツバの厚さ、ツバの径をご指定いただけます。おねじでの取り...

詳細情報を確認する

規格・仕様：
  • 大口分納
  • 基本形状：
    ツバ付
  • 導入側先端タイプ：
    テーパ
  • 導入側仕様：
    なし
  • 取付側形状：
    おねじ
  • 位置決め側外径公差：
    0/-0.01
  • 取付側公差：
    g6
  • 材質証明書：
    対象

(i)ご注意

  • おねじタイプ＿ねじ元のニゲ加工をご希望の場合、追加工「NNC」をご指定下さい。
  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

型番

未確定180件の候補があります。

Loading...

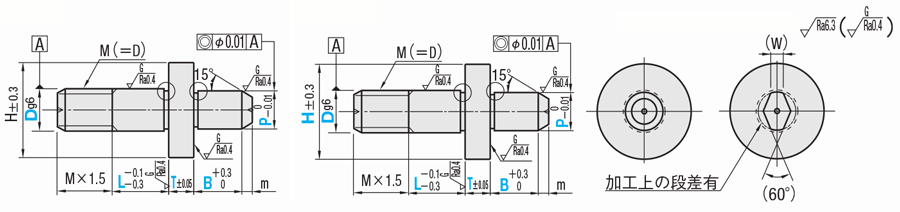

外形図・規格表

●ツバ厚指定

●ツバ径・ツバ厚指定

(丸)

(ダイヤ)

位置決めピン　テーパ・ツバ径・ツバ厚指定　－おねじ－:関連画像

D(P)≧3の場合
a＝1.0
d＝D(P)－0.2
[ ! ]逃げ部寸法は参考値になります。

D(P)＜3の場合
a＝0.5
d＝D(P)－0.1

位置決めピン　テーパ・ツバ径・ツバ厚指定　－おねじ－:関連画像
[ ! ]SUS440Cまたは13CrステンレスはL寸が短い場合を除き、D部に識別用の溝がつきます。
[ ! ]ダイヤ形状はツバ上面に加工上の段差が残ります。
[ ! ]L<Pitch×2の場合、不完全ねじ部（Pitch×2）はＭ×1.5に含まれます。
並目ねじPitch寸法>>こちら
[ ! ]SUS304は研磨・センター穴無しの場合がございます。
材質
No.		[ M ]材質[ S ]表面処理[ H ]硬度Type
ツバ厚指定ツバ径・ツバ厚指定
丸ダイヤ丸ダイヤ
①SKS3相当−焼入硬度60〜63HRC FPNAT FPNDT FPNATD FPNDTD
②SKS3相当硬質クロムメッキ焼入硬度50～55HRC
メッキ硬度750HV～		GFPNATGFPNDTGFPNATDGFPNDTD
③SUS304−−SFPNATSFPNDTSFPNATDSFPNDTD
④SUS304硬質クロムメッキメッキ硬度750HV～HFPNATHFPNDTHFPNATDHFPNDTD
⑤SUS440Cまたは
13Crステンレス		−焼入硬度50〜55HRCCFPNATCFPNDTCFPNATDCFPNDTD

規格表

型式−P−L−B−T−H

Type 形状 D
FPN ATD 12−P9.98−L15−B5.5−T12−H13
■ツバ厚指定
型式P
指定
0.01mm単位		L
指定
1mm単位		B
指定
0.1mm単位		T
指定0.5mm単位		Hm(W)＊締付
トルク
N・cm
Type形状DD寸公差
g6
 FPN
GFPN
SFPN
HFPN
CFPN		AT
(丸)
DT
(ダイヤ)		 3−0.002
−0.008		2.00〜4.000〜62.0〜10.01.0〜10.0811.0 98
 4−0.004
−0.012		2.00〜5.000〜82.0〜10.091.2225
 53.00〜6.000〜102.0〜15.0(10.0)1021.5461
 64.00〜7.000〜102.0〜15.0111.8784
 8−0.005
−0.014		5.00〜9.000〜102.0〜20.0(15.0)1332.21911
10 7.00〜11.000〜153.0〜30.0(25.0)1533783
12 −0.006
−0.017		7.00〜12.000〜153.0〜30.0(25.0)173.26605
16 13.00〜16.000〜205.0〜30.0214416366
20 −0.007
−0.020		16.00〜20.000〜205.0〜30.02555.532928
[ ! ]B寸（　）はダイヤ形状に適用
[ ! ]全ねじ形状をご希望の場合、L寸0かつ追加工NNCをご指定ください。
[ ! ]全ねじ形状の場合、SUS440Cの識別溝はつきません。
[ ! ]全ねじ形状の場合、首下の研磨は無しになります。
＊焼入品の締付トルク（参考値）は強度区分（8.8）になります。（技術データ >> こちら参照）　ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。
■ツバ径・ツバ厚指定
型式P
指定
0.01mm単位		L
指定
1mm単位		B
指定
0.1mm単位		T
指定0.1mm単位		H
指定0.5mm単位		m(W)＊締付
トルク
N・cm
Type形状DD寸公差
g6
 FPN
GFPN
SFPN
HFPN
CFPN		ATD
(丸)
DTD
(ダイヤ)		 3−0.002
−0.008		2.00〜4.000〜62.0〜10.01.0〜15.06.0〜12.011.0 98
 4−0.004
−0.012		2.00〜5.000〜82.0〜10.07.0〜13.01.2225
 53.00〜6.000〜102.0〜15.0(10.0)8.0〜14.021.5461
 64.00〜7.000〜102.0〜15.09.0〜15.01.8784
 8−0.005
−0.014		5.00〜9.000〜102.0〜20.0(15.0)11.0〜17.032.21911
10 7.00〜11.000〜153.0〜30.0(25.0)13.0〜19.033783
12 −0.006
−0.017		7.00〜12.000〜153.0〜30.0(25.0)13.0〜20.03.26605
16 13.00〜16.000〜205.0〜30.018.0〜24.04416366
20 −0.007
−0.020		16.00〜20.000〜205.0〜30.021.0〜27.055.532928
[ ! ]B寸（　）はダイヤ形状に適用
[ ! ]全ねじ形状をご希望の場合、L寸0かつ追加工NNCをご指定ください。
[ ! ]全ねじ形状の場合、SUS440Cの識別溝はつきません。
[ ! ]全ねじ形状の場合、首下の研磨は無しになります。
＊焼入品の締付トルク（参考値）は強度区分（8.8）になります。（技術データ >> こちら参照）　ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。

追加工

 5 日目出荷
追加工
コード		追加工内容適用条件指定例\/1Code
HC二面幅加工を追加
位置決めピン　テーパ・ツバ径・ツバ厚指定　－おねじ－:関連画像
HC=指定0.5mm単位指定
[ ! ]HC＞D　HC＞P		FPNATD12-P8.50-L20-B10.0-T5.0-HC12500
TC先端テーパー部長さ変更
位置決めピン　テーパ・ツバ径・ツバ厚指定　－おねじ－:関連画像
m寸法を変更します。指定1mm単位
[ ! ]B+m≧TC+2（ストレート部min.2mm）
[ ! ]P≧2.00に適用可　
[ ! ]P/2-TCtan15°（≒0.27）＞0.5（先端φ1.0min.）

[ ! ]TCの指定により、B寸法が変わります。（変更後B寸法=B+m-TC）

DTC
21
32～5
42～7
53～9
DTC
63～11
84～14
104～18
124～20
DTC
135～22
16
206～23
FPNATD12-P8.50-L20-B10.0-T5.0-TC6300
RC首元R加工を追加
位置決めピン　テーパ・ツバ径・ツバ厚指定　－おねじ－:関連画像
首元の逃げをR0.5に変更します。
[ ! ]H-P≧2の場合に適用		FPNATD12-P8.50-L20-B10.0-T5.0-RC300
TKCツバ厚公差を変更ツバ厚公差T±0.05をT＋0.02 0に変更します。FPNATD12-P8.50-L20-B10.0-T5.0-TKC300
NNCねじ元に逃げを追加
位置決めピン　テーパ・ツバ径・ツバ厚指定　－おねじ－:関連画像
ねじ元に逃げ加工を追加します。
[ ! ]L=0の場合に適用		FPNATD12-P8.50-L0-B10.0-T5.0-NNC100

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 次へ
