金属縦ガイドローラ

金属縦ガイドローラ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 規格変更
評価 4.3平均満足度4.3 この商品のレビューをみる（3件）
通常価格(税別)
2,140円 ～ 5,310円
税込価格
2,354円 ～ 5,841円

縦用途に使用するガイドローラーです。 ローラーと片持ちピンを組み込んでいる為...

詳細情報を確認する

規格・仕様：
  • 大口分納

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定87件の候補があります。

Loading...

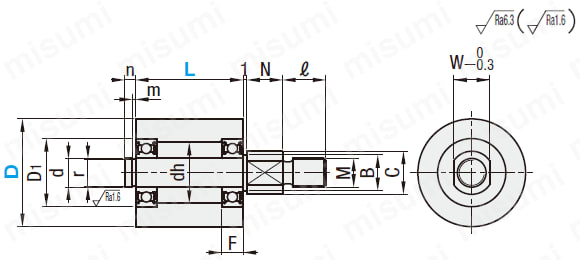

外形図・規格表

芯材のみ
金属縦ガイドローラ:関連画像
この商品は縦用途にご使用ください。

Type材質表面処理
ロ−ラ軸止め輪ベアリングロ−ラ軸止め輪
TGRBS45C相当S45C相当ばね鋼スチ−ル無電解ニッケルメッキ無電解ニッケルメッキ−
TGRSSUS304SUS304SUS304−−−
TGRAアルミ合金S45C相当ばね鋼白アルマイト無電解ニッケルメッキ−

規格表

型式−L
TGRS30
−
30
型式L
選択		NdℓCBrnmdhD1FM
(並目)		W使用止め輪規格
TypeDベアリング形状JIS呼び
芯材のみ
TGRB
(S45C相当)
TGRS
(SUS304)
TGRA
(アルミ合金)		202025   1069108520.71015568696ZZE型No.5
  3040501069108520.71015568696ZZE型No.5
252025   1069108520.71015568696ZZE型No.5
  3040501069108520.71015568696ZZE型No.5
302025   108121210730.915196810698ZZE型No.7
  304050108121210730.915196810698ZZE型No.7
352025   10101515139.631.151822610136900ZZC型No.10
  30405010101515139.631.151822610136900ZZC型No.10
402025   101218181411.531.152428812146001ZZC型No.12
  304050101218181411.531.152428812146001ZZC型No.12
50 25   101218181411.531.1524321012146201ZZC型No.12
  304050101218181411.531.1524321012146201ZZC型No.12

追加工

追加工
コード		N寸変更適用条件指定例\/Code
NCNC=指定1mm単位[ ! ]5≦NC≦30
[ ! ]N寸以外の寸法は変わりません。		TGRB25-30-NC15200

型番リスト

表示件数:
  1. 1
  2. 2
  3. 次へ
型番
特性・用途
ローラ材質
外径(mm)
ローラ幅(mm)
表面処理
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
耐熱性
[アルミニウム] アルミ合金
20
20
白アルマイト
10

1個

2,270円( 2,497円 )

3日目

耐熱性
[アルミニウム] アルミ合金
20
25
白アルマイト
10

1個

2,270円( 2,497円 )

3日目

耐熱性
[アルミニウム] アルミ合金
20
30
白アルマイト
10

1個

2,560円( 2,816円 )

3日目

耐熱性
[アルミニウム] アルミ合金
20
40
白アルマイト
10

1個

2,560円( 2,816円 )

3日目

耐熱性
[アルミニウム] アルミ合金
20
50
白アルマイト
10

1個

2,560円( 2,816円 )

3日目

耐熱性
[アルミニウム] アルミ合金
25
20
白アルマイト
10

1個

2,450円( 2,695円 )

3日目

耐熱性
[アルミニウム] アルミ合金
25
25
白アルマイト
10

1個

2,450円( 2,695円 )

3日目

耐熱性
[アルミニウム] アルミ合金
25
30
白アルマイト
10

1個

2,780円( 3,058円 )

3日目

耐熱性
[アルミニウム] アルミ合金
25
40
白アルマイト
10

1個

2,780円( 3,058円 )

3日目

耐熱性
[アルミニウム] アルミ合金
25
50
白アルマイト
10

1個

2,780円( 3,058円 )

3日目

耐熱性
[アルミニウム] アルミ合金
30
20
白アルマイト
10

1個

2,890円( 3,179円 )

3日目

耐熱性
[アルミニウム] アルミ合金
30
25
白アルマイト
10

1個

2,890円( 3,179円 )

3日目

耐熱性
[アルミニウム] アルミ合金
30
30
白アルマイト
10

1個

3,270円( 3,597円 )

3日目

耐熱性
[アルミニウム] アルミ合金
30
40
白アルマイト
10

1個

3,270円( 3,597円 )

3日目

耐熱性
[アルミニウム] アルミ合金
30
50
白アルマイト
10

1個

3,270円( 3,597円 )

3日目

耐熱性
[アルミニウム] アルミ合金
35
20
白アルマイト
10

1個

3,110円( 3,421円 )

3日目

耐熱性
[アルミニウム] アルミ合金
35
25
白アルマイト
10

1個

3,110円( 3,421円 )

3日目

耐熱性
[アルミニウム] アルミ合金
35
30
白アルマイト
10

1個

3,490円( 3,839円 )

3日目

耐熱性
[アルミニウム] アルミ合金
35
40
白アルマイト
10

1個

3,490円( 3,839円 )

3日目

耐熱性
[アルミニウム] アルミ合金
35
50
白アルマイト
10

1個

3,490円( 3,839円 )

3日目

耐熱性
[アルミニウム] アルミ合金
40
20
白アルマイト
10

1個

3,450円( 3,795円 )

3日目

耐熱性
[アルミニウム] アルミ合金
40
25
白アルマイト
10

1個

3,450円( 3,795円 )

3日目

耐熱性
[アルミニウム] アルミ合金
40
30
白アルマイト
10

1個

3,830円( 4,213円 )

3日目

耐熱性
[アルミニウム] アルミ合金
40
40
白アルマイト
10

1個

3,830円( 4,213円 )

3日目

耐熱性
[アルミニウム] アルミ合金
40
50
白アルマイト
10

1個

3,830円( 4,213円 )

3日目

耐熱性
[アルミニウム] アルミ合金
50
25
白アルマイト
10

1個

3,900円( 4,290円 )

3日目

耐熱性
[アルミニウム] アルミ合金
50
30
白アルマイト
10

1個

4,290円( 4,719円 )

3日目

耐熱性
[アルミニウム] アルミ合金
50
40
白アルマイト
10

1個

4,290円( 4,719円 )

3日目

耐熱性
[アルミニウム] アルミ合金
50
50
白アルマイト
10

1個

4,290円( 4,719円 )

3日目

耐食性・耐薬品
[スチール] S45C相当
20
20
無電解ニッケルメッキ
10

1個

2,140円( 2,354円 )

3日目

耐食性・耐薬品
[スチール] S45C相当
20
25
無電解ニッケルメッキ
10

1個

2,140円( 2,354円 )

3日目

耐食性・耐薬品
[スチール] S45C相当
20
30
無電解ニッケルメッキ
10

1個

2,400円( 2,640円 )

3日目

耐食性・耐薬品
[スチール] S45C相当
20
40
無電解ニッケルメッキ
10

1個

2,400円( 2,640円 )

3日目

耐食性・耐薬品
[スチール] S45C相当
20
50
無電解ニッケルメッキ
10

1個

2,400円( 2,640円 )

3日目

耐食性・耐薬品
[スチール] S45C相当
25
20
無電解ニッケルメッキ
10

1個

2,330円( 2,563円 )

3日目

耐食性・耐薬品
[スチール] S45C相当
25
25
無電解ニッケルメッキ
10

1個

2,330円( 2,563円 )

3日目

耐食性・耐薬品
[スチール] S45C相当
25
30
無電解ニッケルメッキ
10

1個

2,630円( 2,893円 )

3日目

耐食性・耐薬品
[スチール] S45C相当
25
40
無電解ニッケルメッキ
10

1個

2,630円( 2,893円 )

3日目

耐食性・耐薬品
[スチール] S45C相当
25
50
無電解ニッケルメッキ
10

1個

2,630円( 2,893円 )

3日目

耐食性・耐薬品
[スチール] S45C相当
30
20
無電解ニッケルメッキ
10

1個

2,750円( 3,025円 )

3日目

耐食性・耐薬品
[スチール] S45C相当
30
25
無電解ニッケルメッキ
10

1個

2,750円( 3,025円 )

3日目

耐食性・耐薬品
[スチール] S45C相当
30
30
無電解ニッケルメッキ
10

1個

3,070円( 3,377円 )

3日目

耐食性・耐薬品
[スチール] S45C相当
30
40
無電解ニッケルメッキ
10

1個

3,070円( 3,377円 )

3日目

耐食性・耐薬品
[スチール] S45C相当
30
50
無電解ニッケルメッキ
10

1個

3,070円( 3,377円 )

3日目

耐食性・耐薬品
[スチール] S45C相当
35
20
無電解ニッケルメッキ
10

1個

2,890円( 3,179円 )

3日目

耐食性・耐薬品
[スチール] S45C相当
35
25
無電解ニッケルメッキ
10

1個

2,890円( 3,179円 )

3日目

耐食性・耐薬品
[スチール] S45C相当
35
30
無電解ニッケルメッキ
10

1個

3,220円( 3,542円 )

3日目

耐食性・耐薬品
[スチール] S45C相当
35
40
無電解ニッケルメッキ
10

1個

3,220円( 3,542円 )

3日目

耐食性・耐薬品
[スチール] S45C相当
35
50
無電解ニッケルメッキ
10

1個

3,220円( 3,542円 )

3日目

耐食性・耐薬品
[スチール] S45C相当
40
20
無電解ニッケルメッキ
10

1個

3,130円( 3,443円 )

3日目

耐食性・耐薬品
[スチール] S45C相当
40
25
無電解ニッケルメッキ
10

1個

3,130円( 3,443円 )

3日目

耐食性・耐薬品
[スチール] S45C相当
40
30
無電解ニッケルメッキ
10

1個

3,450円( 3,795円 )

3日目

耐食性・耐薬品
[スチール] S45C相当
40
40
無電解ニッケルメッキ
10

1個

3,450円( 3,795円 )

3日目

耐食性・耐薬品
[スチール] S45C相当
40
50
無電解ニッケルメッキ
10

1個

3,450円( 3,795円 )

3日目

耐食性・耐薬品
[スチール] S45C相当
50
25
無電解ニッケルメッキ
10

1個

3,400円( 3,740円 )

3日目

耐食性・耐薬品
[スチール] S45C相当
50
30
無電解ニッケルメッキ
10

1個

3,680円( 4,048円 )

3日目

耐食性・耐薬品
[スチール] S45C相当
50
40
無電解ニッケルメッキ
10

1個

3,680円( 4,048円 )

3日目

耐食性・耐薬品
[スチール] S45C相当
50
50
無電解ニッケルメッキ
10

1個

3,680円( 4,048円 )

3日目

耐食性・耐薬品 / 耐熱性
SUS304
20
20
なし
10

1個

2,540円( 2,794円 )

3日目

耐食性・耐薬品 / 耐熱性
SUS304
20
25
なし
10

1個

2,540円( 2,794円 )

3日目

  1. 1
  2. 2
  3. 次へ

Loading...

詳細情報

基本情報

縦用途に使用するガイドローラーです。 ローラーと片持ちピンを組み込んでいる為、部品手配の手間、組立の手間が削減できます。
ローラーの材質はスチール(S45C相当)、ステンレス(SUS304)、アルミ(アルミ合金)からお選び頂けます。
止め輪の規格については規格表をご参照下さい。 ベアリングはローラーに圧入しております。
追加工(NC)で片持ちピンの長さが1mm単位でご指定頂けます。

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式L
選択		￥基準単価
TypeDTGRBTGRSTGRA
芯材のみ
TGRB
(S45C相当)
TGRS
(SUS304)
TGRA
(アルミ合金)		202025   2,1402,5402,270
  3040502,4002,8902,560
252025   2,3302,8402,450
  3040502,6303,2402,780
302025   2,7503,3502,890
  3040503,0703,9003,270
352025   2,8903,5603,110
  3040503,2204,0703,490
402025   3,1304,0503,450
  3040503,4504,5903,830
50 25   3,4004,3503,900
  3040503,6805,3104,290
■数量スライド価格 （1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数 量1〜910〜1415〜1920〜3031〜
値引率基準単価5％10％18％お見積り
表示数量超えはWOSにてご確認ください。

納期

金属縦ガイドローラ:関連画像


出荷日については、こちらをご覧ください。

概要・仕様

使用例

金属縦ガイドローラ:関連画像


カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

金属縦ガイドローラ

金属縦ガイドローラ

    ウレタン縦ガイドローラ

    ウレタン縦ガイドローラ

      樹脂製ガイドローラーF型（GRL-P-F-SUS）

      樹脂製ガイドローラーF型（GRL-P-F-SUS）

        樹脂製ガイドローラーR型（GRL-P-R-SUS）

        樹脂製ガイドローラーR型（GRL-P-R-SUS）

          ガイドローラー ブラケット（GRL-BL-SUS）

          ガイドローラー ブラケット（GRL-BL-SUS）

            樹脂製ガイドローラーL型（GRL-P-L-SUS）

            樹脂製ガイドローラーL型（GRL-P-L-SUS）

              ローラーレール（RLR）

              ローラーレール（RLR）

                ガイドローラ－Ｈ溝－

                ガイドローラ－Ｈ溝－

                  ガイドローラ－テーパタイプ－

                  ガイドローラ－テーパタイプ－

                    ガイドローラー（F型）（GRL-F）

                    ガイドローラー（F型）（GRL-F）

                      ガイドローラー クラウン型（GRL-C）

                      ガイドローラー クラウン型（GRL-C）

                        ガイドローラー（H型、ダブルベアリング）（GRL-S2-H）

                        ガイドローラー（H型、ダブルベアリング）（GRL-S2-H）

                          ガイドローラー（Y型、ダブルベアリング）（GRL-S2-Y）

                          ガイドローラー（Y型、ダブルベアリング）（GRL-S2-Y）
                            メーカー ミスミ ミスミ イマオコーポレーション イマオコーポレーション イマオコーポレーション イマオコーポレーション イマオコーポレーション ミスミ ミスミ イマオコーポレーション イマオコーポレーション イマオコーポレーション イマオコーポレーション
                            通常価格 2,140円～ 4,070円～ 1,018円～ 1,125円～ 6,397円～ 1,125円～ 5,878円～ - - 1,664円～ 2,038円～ 2,521円～ 3,697円～
                            通常出荷日 3日目   5日目   在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 3日目   3日目   3日目   在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能
                            環境対応 RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） - - - - RoHS対応（10物質） RoHS対応（10物質） - - - -
                            ローラ種類 フラットタイプ フラットタイプ Ｆ型 Ｒ型 関連部品 L型 関連部品 両側フランジ テーパタイプ Ｆ型 クラウン型 Ｈ型 Ｙ型
                            軸種類 軸付き 軸付き - - - - - 軸なし(丸穴) 軸なし(丸穴) 軸なし(丸穴) 軸なし(丸穴) 軸なし(丸穴) 軸なし(丸穴)
                            ライニング材質 なし ウレタン なし なし - なし - なし なし なし なし なし なし
                            ベアリング ダブル ダブル シングル シングル なし シングル なし シングル シングル シングル シングル ダブル ダブル

                            金属縦ガイドローラのレビュー

                            評価 4.3 平均満足度：4.3 3件のレビュー
                            1. 星５
                              33%
                            2. 星４
                              67%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            自社内の搬送ラインに使用しました
                            評価 4.0満足度：4.02019/11/13
                            搬送ラインを作る際、試作的要素もあり、イメージにあった物を選定しました。この製品は、サイズ・材質等が豊富で、自社で設計・製作するよりわりと手軽に使えました。

                            もっと読む 閉じる

                            1人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            設備
                            評価 5.0満足度：5.02022/04/14
                            この商品は自社の設備の一部で急遽必要になった部分に使用しています。大変重要なポイントなのですが、この商品のおかげでリカバリーできて助かりました。今のところ、何も不具合等なく稼働していますので、満足しています。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            製品搬送部分に
                            評価 4.0満足度：4.02021/06/23
                            ローラーと片持ちピンが組み込まれているので組立の手間が省けました。
                            今回は金属のものを使用しましたが、特に問題ありません。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            3件全て見る

                            ガイドローラカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
