転造ボールねじ　 コンパクト ナット　軸径φ8　リード2

転造ボールねじ　 コンパクト ナット　軸径φ8　リード2

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 規格変更
評価 4.0平均満足度4.0 この商品のレビューをみる（1件）
通常価格(税別)
 -
税込価格
 -

類似品比較ポイント：サポートユニット低床タイプと合わせて駆動機構の低床化が可能...

詳細情報を確認する

  • 種類：
    転造
  • セット品/単品：
    セット品
  • 精度等級：
    C10
  • ねじ軸外径(mm)：
    8
  • リード(mm)：
    2
  • フランジ形状：
    丸形2面取り
  • 軸端 種類：
    標準軸端加工品
  • ナット種類：
    スタンダードナット
  • ナット構造：
    シングル
  • ねじれ方向：
    右
  • 使用条件：
    標準
  • 循環数(列×巻)：
    1×4
  • 基本定格荷重 動定格(N)：
    1170
  • 基本定格荷重 静定格(N)：
    2100
  • 軸方向すきま：
    0.05以下
  • 予圧：
    予圧無
  • グリース種類：
    標準
  • ナットサイズ：
    コンパクト

(i)ご注意

  • ボールねじとナットは組み合わせにより精度保証を行う商品のため、ボールねじ単体及びナット単体での販売は行っておりません。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

直動ガイド機構

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定2件の候補があります。

Loading...

外形図・規格表

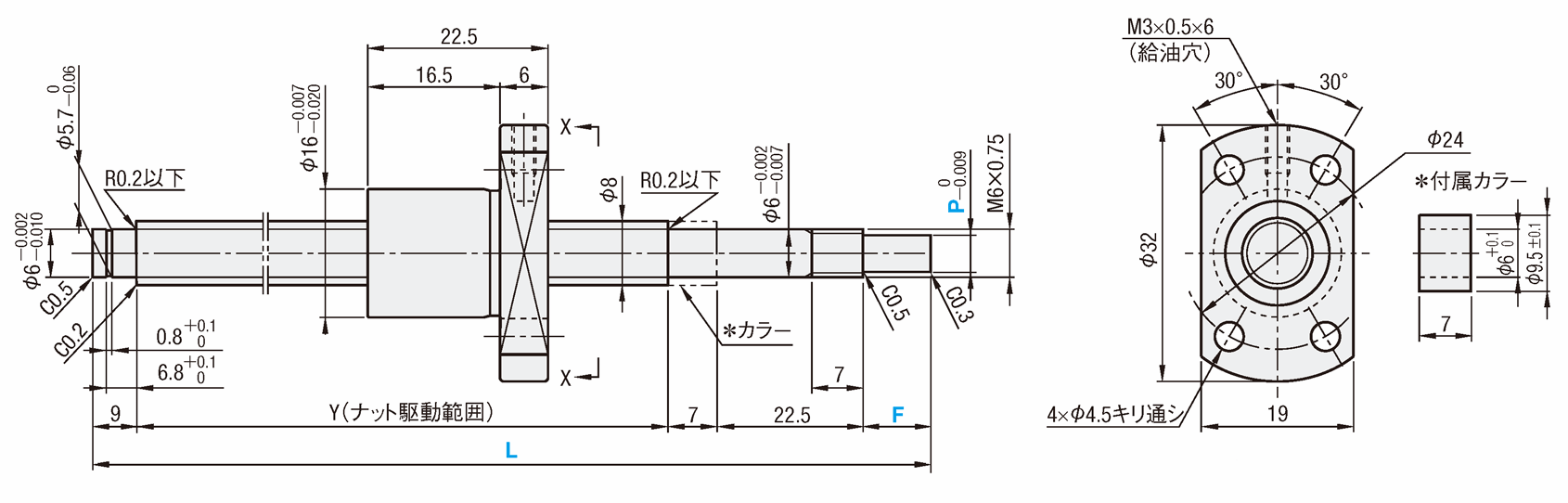

外形図

BSSC（K）0802

矢視X－X


＊付属カラー（1個） [ M ]材質S45C [ S ]表面処理 四三酸化鉄皮膜
ナット
種類		Type精度
等級		ねじ径リードねじ軸ナット
標準F・P指定[ M ]材質[ H ]硬度[ S ]表面処理[ M ]材質[ H ]硬度[ S ]表面処理
コンパクトナットBSSCBSSCKC1082S55C高周波焼入
56～62HRC		－SCM420H浸炭焼入
58～62HRC		－

規格表

型式−L−F−P
BSSC0802−200
BSSCK0802−200−F12−P4.5
ナット
種類		精度
等級		型式指定1mm単位Yボール
径		ボール
中心径		ねじ谷径循環数基本定格荷重軸方向
すきま		ねじれ
方向
Typeねじ軸外径リードL＊F＊PC(動)kNCo(静)kN
コンパクト
ナット		C10BSSC0802100～4007.54.5L－461.28.15(7)4巻1列1.172.10.05以下右
BSSCK8～134・4.5L－(38.5＋F)
＊F・PはBSSCKのみ指定可能です。 [ ! ]F≦P×3となります。[ ! ]Y(ナット駆動範囲)＞(ナット全長)となります。 kgf＝N×0.101972

追加工

型式−L− F − P −（FC・SC…etc.）
BSSC0802−270    −SC5
AlterationsCodeSpec.￥/1 Code AlterationsCodeSpec.￥/1 Code

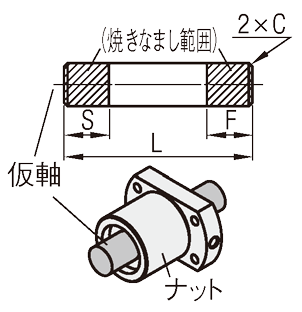

両軸端加工無

[ ! ]ナットは仮軸に着けて出荷します。		WNC両軸端加工を行いません。
指定方法 WNC－S20－F80
[ ! ]焼きなまし指定＋25mmの範囲は
硬度低下の可能性があります。
[ ! ]S＋F≦L/2 [ ! ]L－(S＋F)≦Y＋50
[ ! ]焼き鈍し指定部＋25mmの振れは
規格より大きくなる可能性があります。		－700支持側軸端長さ変更
FC支持側軸端長さを変更します。
FC＝指定1mm単位
指定方法 FC20
[ ! ]10≦FC≦20
[ ! ]Y寸法は短くなります。		300

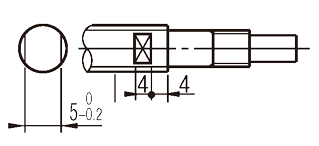

固定側スパナ溝加工
SZC固定側軸端にスパナ溝加工を行います。
指定方法 SZC
[ ! ]スパナ溝にナットがかかると
ボールが脱落します。		700
支持側軸端加工無
NC支持側の軸端加工は行いません。
指定方法 NC		－700固定側軸端平面取加工
SC固定側軸端に平面取加工を行います。
SC＝指定1mm単位
指定方法 SC5
[ ! ]5≦SC≦12  SC≦F－1		300
ナット向き変更
   （支持側）  （固定側）
通常
変更
RLCナットの向きを変更します。
指定方法 RLC		無料固定側軸端平面取加工（2ヶ所）
SWC SGC
SWC
SGC		固定側軸端に平面取加工を2ヶ所行います。
SWC：90°の位置 SGC：120°の位置
指定1mm単位
指定方法 SWC6
[ ! ]5≦SWC・SGC≦12  SWC・SGC≦F－1		各300
支持側軸端止め輪溝加工無
RNC支持側軸端の止め輪溝加工を行いません。
指定方法 RNC
[ NG ]FCとの併用不可。		無料専用の仮軸を付属
TAS各ボールねじに適合する専用の
仮軸を付属します。
ナットをねじ軸から外す場合は、専用
仮軸を必ずご使用ください。
[ ! ]仮軸の使用方法はP.707をご覧ください。		100

型番リスト

表示件数:
  1. 1
型番
循環方式
ねじ軸全長 L(mm)
軸端長さ F(mm)
軸径 P(φ)
軸端寸法（固定・指定）
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
エンドデフレクタ式
100 ～ 400
7.5
4.5
固定
10

1個

-( - )

5日目～

チューブ式
100 ～ 400
8 ～ 13
4 ～ 4.5
指定
10

1個

-( - )

5日目～

  1. 1

Loading...

詳細情報

基本情報

類似品比較ポイント：サポートユニット低床タイプと合わせて駆動機構の低床化が可能です。

(i)ご注意

  • ボールねじとナットは組み合わせにより精度保証を行う商品のため、ボールねじ単体及びナット単体での販売は行っておりません。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
ナット
種類		精度
等級		型式￥基準単価
L100～200L201～400
コンパクトナットC10BSSC080211,76012,020
[ ! ]F・P指定タイプ　BSSCKの価格は
　標準タイプに2,050円を加算してください。
　ex.）BSSCK0802－300－F12－P4.5
>12,020円＋2,050円＝14,070円

納期

 5 日目出荷

大　口
出荷日		+5日目出荷数量
5～12
[ ! ]本商品の稼働日には土曜・祝日を含みません。

数量区分標準対応個別対応
小口大口大口
数　量1〜45〜1213〜
出荷日通常＋5日お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

ーコンパクトナット特長ー
・ナット外径がコンパクトになります。・直動機構が低床化できます。・ストロークが長くなります。


■周辺部品：下記のような部品と組み合わせてご使用いただけます。
 
サポートユニット（角型低床タイプ） サポートユニット（丸型タイプ） ナットブラケット（ブロックタイプ） 

■サポートユニットとの組合せ ■ナットブラケットとの組合せ
ボールねじ型式推奨サポートユニットボールねじ型式推奨ナットブラケット
Typeねじ軸
外径		リード型式形状固定側支持側掲載
ページ		Typeねじ軸
外径		リード型式掲載
ページ
TypeNo.TypeNo.
BSSC0802BSV6角型
低床		○ P.795BSSC0802BNFB
BNFM
BNFR
BNFA		802CP.804
BUV6 ○P.796P.804
BRW6丸型○ P.791P.804
BUR6 ○P.792P.804
[ ! ]サポートユニットは上記型式以外にも豊富なバリエーションを取り揃えております。(ラインナップ)[ ! ]ナットブラケットは上記型式以外にも豊富なバリエーションを取り揃えております。こちら

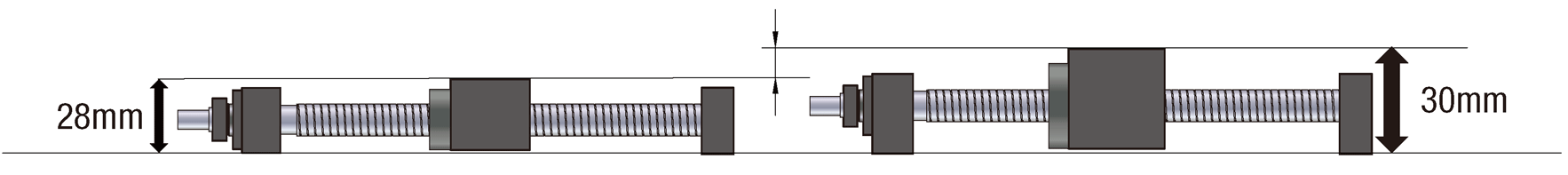

 高さ2mm低床化 

■サポートユニット低床タイプと組合せて駆動機構の低床化が可能です。

<低床タイプ><標準タイプ>


カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
