ミスミ

ミスミ

アイドラー軸

アイドラー軸

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 規格変更
  • 当日出荷可能
評価 5.0平均満足度5.0 この商品のレビューをみる（1件）
通常価格(税別)
680円 ～ 1,030円
税込価格
748円 ～ 1,133円

TPBSN・TPCFNとセットでご利用いただけます。サイズの異なるアイドラー軸...

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

回転動作の部品構成

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定6件の候補があります。

Loading...

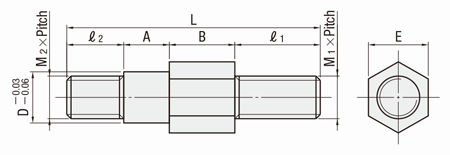

外形図・規格表


WS
アイドラー軸:関連画像
[ ! ]サイズの異なるアイドラー軸については、片持ちピン（こちら～こちら）をご参照ください。
[ M ]材  質 S45C相当
[ S ]表面処理 四三酸化鉄皮膜
[ A ]付 属 品 ナット2コ・スプリングワッシャ2コ


規格表

型式−W(W1)
TPCFN50
WS222S		−31
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式ABDℓ1M1╳Pitchℓ2M2╳PitchEL¥基準単価¥スライド単価
1〜10コ11〜30コ
WS010S8.5101017M10╳1.512M8╳1.251447.5680300
112S9.512122014M10╳1.555.5900330
116S1659.5900330
122S2265.5970350
216S10.516151760.51,030360
222S2266.51,030360
[ ! ]表示数量超えはお見積り

型番リスト

表示件数:
  1. 1
型番
全長 L(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
47.5
10

1個

680円( 748円 )

在庫品1日目

当日出荷可能

55.5
10

1個

900円( 990円 )

在庫品1日目

当日出荷可能

59.5
10

1個

900円( 990円 )

在庫品1日目

当日出荷可能

65.5
10

1個

970円( 1,067円 )

在庫品1日目

当日出荷可能

60.5
10

1個

1,030円( 1,133円 )

在庫品1日目

当日出荷可能

66.5
10

1個

1,030円( 1,133円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

TPBSN・TPCFNとセットでご利用いただけます。サイズの異なるアイドラー軸は片持ちピンをご参照下さい。

【材質】S45C相当
【表面処理】
四三酸化鉄被膜
【付属品】
ナット2個、スプリングワッシャ2個
*材質・付属品は相当材に変更する場合があります。

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格



価格表

■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数　量1～3031～
値引率基準単価お見積り
出荷日通常
[ ! ]11～29個は規格表内のスライド単価をご参照下さい。
[ ! ]表示数量超えはWOSにてご確認ください。


納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
