パイプフレーム・ファクトリーフレーム標準ユニット－台車－

パイプフレーム・ファクトリーフレーム標準ユニット－台車－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 3.0平均満足度3.0 この商品のレビューをみる（4件）
通常価格(税別)
 -
税込価格
 -

台車の標準的な形状をユニット化しました。（お客様の組立となります）

詳細情報を確認する

  • ユニット形状：
    台車
  • 標準ユニット形状：
    台車

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

ファクトリーフレームを使用した移動作業台

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

型番

未確定4件の候補があります。

Loading...

外形図・規格表

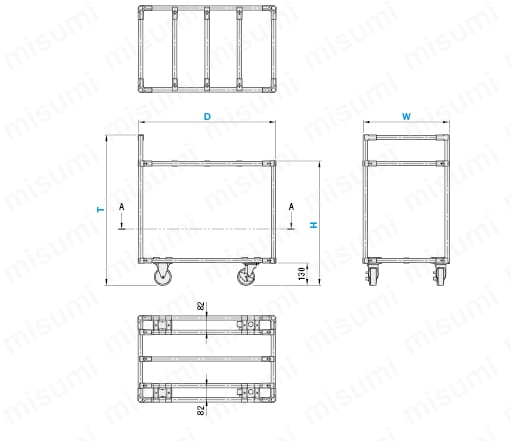

外形図

PFUB
(パイプフレーム)
FFUB
(ファクトリーフレーム)

[ ! ]W・D・H・Tは外寸法（ジョイントの端から端までの距離）となります。詳しくは、こちらの「メタル・ジョイント計算例」・こちらの「パイプ寸法の計算方法」をご覧ください。

A－A断面図

パイプフレーム・ファクトリーフレーム標準ユニット－台車－:関連画像

[ ! ]このユニットはお客様での組立になります。
標準ユニットは、部材の種類、各寸法を指定するだけで、部材の個数が自動的に決まります。
そのため、その部材をお客様が組み立てるだけで、ユニットができ上がります。

規格表

型式−W−D−H−T
PFUBV
FFUB		−
−		W600
W650		−
−		D800
D1000		−
−		H750
H600		−
−		T1000
T800
型式W
1mm単位		D
1mm単位		H
1mm単位		T
1mm単位
Typeフレ−ム種類・色
PFUB
(パイプフレーム)		W(白)
V(アイボリー)
S(ダークグレー)		400〜1000600〜1200400〜1200700〜1400
FFUB
(ファクトリーフレーム)
[ ! ]T≧H+50　[ ! ]サイズによっては台車が不安定となる可能性がありますのでご注意ください。
[ ! ]フレームの種類・色についてはこちら・こちらをご覧ください。
[ ! ]ユニット単位の耐荷重データはございません。
パイプフレームは>>こちら、ファクトリーフレームは>>こちらをご参考に選定ください。

追加工

型式−W−D−H−T−(AWF・ADF)
PFUBS−W800−D1000−H600−T750−AWF1−ADF2
 5 日目出荷
AlterationCodeSpec.¥/1Code
上段用フレーム・
ジョイント追加		AWF上段用フレーム・
ジョイントを追加します。
■部材リスト
・PFUB□
①PFS28−色−(W−103)1本
②PBLSN12個

・FFUB
①FFA28−(W−110)1本
②FFB12個


指定方法 1本→AWF1
2本→AWF2

PFUB□　870円/本
FFUB　760円/本
AlterationCodeSpec.¥/1Code
下段用フレーム・
ジョイント追加		ADF下段用フレーム・
ジョイントを追加します。
■部材リスト
・PFUB□
①PFS28−色−(D−103)1本
②PBLSN12個

・FFUB
①FFA28−(D−110)1本
②FFB12個


指定方法 1本→ADF1
2本→ADF2

PFUB□　940円/本
FFUB　840円/本

●お客様でご選択いただいた形状と寸法から部品の種類を探していただけます。

■台車構成部材
【PFUB□】【FFUB】
番号パイプフレームユニットファクトリーフレームユニット数量名称
①PFS28－色－(T寸－133)FFA28－(T寸－133)2パイプフレーム/ファクトリーフレーム
②PFS28－色－(D寸－103)FFA28－(D寸－110)7パイプフレーム/ファクトリーフレーム
③PFS28－色－(W寸－103)FFA28－(W寸－110)8パイプフレーム/ファクトリーフレーム
④PFS28－色－(H寸－133)FFA28－(H寸－133)2パイプフレーム/ファクトリーフレーム
⑤PBLSN1FFB114メタル・ジョイント
⑥PBLSN2FFB28メタル・ジョイント
⑦JBS005JBS0058キャスタ取付部品
⑧JBS006JBS0068キャスタ取付部品
⑨PJ503-W(ホワイト)FFS1034インナーキャップ
➉PHCHK100PHCHK1002キャスタ
⑪PHCHS100PHCHS1002ストッパ付キャスタ
■参考組立図
パイプフレーム・ファクトリーフレーム標準ユニット－台車－:関連画像

■天板・棚板について
ファクトリーフレーム・パイプフレーム標準ユニットには天板・棚板は含まれていません。別途お手配ください。

【PFUB□・FFUBの例】

●上段棚板について
こちらの商品の中からお選びください。
[ M ]材質型式
メラミン樹脂両面貼付合板MPBHA10・MPBHA15・MPBHA20
積層合板PBHA12・PBHA16・PBHA20
ゴム片面貼付合板(ノーマルタイプ)NTBHA10・NTBHA14・NTBHA20
ゴム片面貼付合板(帯電防止タイプ)ATBHA10・ATBHA14・ATBHA20
ソフトエッジ付メラミン樹脂両面貼付合板MPBHAR10・MPBHAR15・MPBHAR20
ソフトエッジ付ゴム片面貼付合板
(ノーマルタイプ)		NTBHAR10・NTBHAR14・NTBHAR20
ソフトエッジ付ゴム片面貼付合板
(帯電防止タイプ)		ATBHAR10・ATBHAR14・ATBHAR20

注文例
型式−A−B−色−R−E−S
上表より選択−W寸法−D寸法−色−10−32−32

また、棚板取付にはジョイント・PJ706B（こちら）またはFFB6（こちら）をご使用ください。
●下段棚板について
こちらの商品の中からお選びください。
[ M ]材質型式
メラミン樹脂両面貼付合板MPBH10・MPBH15・MPBH20
積層合板PBH12・PBH16・PBH20
ゴム片面貼付合板(ノーマルタイプ)NTBH10・NTBH14・NTBH20
ゴム片面貼付合板(帯電防止タイプ)ATBH10・ATBH14・ATBH20
ソフトエッジ付メラミン樹脂両面貼付合板MPBHR10・MPBHR15・MPBHR20
ソフトエッジ付ゴム片面貼付合板
(ノーマルタイプ)		NTBHR10・NTBHR14・NTBHR20
ソフトエッジ付ゴム片面貼付合板
(帯電防止タイプ)		ATBHR10・ATBHR14・ATBHR20

注文例
型式−A−B−色−E−S−X−Y
上表より選択−W寸法−D寸法−色−32−32−32−32

また、棚板取付にはジョイント・PJ706B（こちら）またはFFB6（こちら）をご使用ください。

ファクトリーフレームシステムの特長

■ファクトリーフレームシステムの特長

従来のパイプフレームに比べて、以下の利点があります。
・組立時に直角度を出しやすい。
・組立後の微調整がしやすい。

フレームの凹みとジョイントの突起を合わせることで、
簡単にねじれなく組むことができます。
ジョイントがずれない荷重
最大荷重＝約80kg
■許容荷重について

・ファクトリーフレーム用ジョイントの許容荷重


[ ! ]最大荷重は静荷重での値であり、衝撃荷重はこの値より
小さくなることがありますので、ご注意ください。
[ ! ]ユニット単位の耐荷重データはございません。
① ② ③
それぞれのフレームを固定するボルトを順番に締めていけば組付できます。
一度に複数のフレームを固定する必要がないので、簡単に組むことができます。
・従来フレーム・ジョイント ・ファクトリーフレームシステム
ボルトを緩めると両方のフレームが動いてしまいます。 それぞれのフレームを別々に調整可能です。

従来のフレーム・ジョイントではフレームをずらす際に、ボルトを緩めると両方のフレームが緩んでしまいましたが、
ファクトリーフレームシステムではずらしたフレームだけを緩めることができるので、組立後の修正・調整が容易です。
また、組立時に複数のフレームを同時に手でおさえる必要がありません。

関連リンク

規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。

・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。

型番リスト

表示件数:
  1. 1
型番
種類
色
D(mm)
H(mm)
T(mm)
W(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
ファクトリーフレーム標準ユニット
-
600 ～ 1200
400 ～ 1200
700 ～ 1400
400 ～ 1000
10

1個

-( - )

5日目

パイプフレーム標準ユニット
S(ダークグレー)
600 ～ 1200
400 ～ 1200
700 ～ 1400
400 ～ 1000
10

1個

-( - )

5日目

パイプフレーム標準ユニット
V(アイボリー)
600 ～ 1200
400 ～ 1200
700 ～ 1400
400 ～ 1000
10

1個

-( - )

5日目

パイプフレーム標準ユニット
W(白)
600 ～ 1200
400 ～ 1200
700 ～ 1400
400 ～ 1000
10

1個

-( - )

5日目

  1. 1

Loading...

詳細情報

基本情報

台車の標準的な形状をユニット化しました。（お客様の組立となります）

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式W￥基準単価 1～20コ
Typeフレ−ム種類・色D
600〜800801〜10001001〜1200
PFUB
(パイプフレーム)		W(白)
V(アイボリー)
S(ダークグレー)		400〜60023,26023,79024,310
601〜80023,86024,38024,900
801〜100024,46024,98025,500
FFUB
(ファクトリーフレーム)		400〜60021,20021,72022,320
601〜80021,79022,32022,910
801〜100022,39022,91023,510

納期

 5 日目出荷
数量区分標準対応個別対応
小口大口
数　量1～2021～
出荷日通常お見積り

[ ! ]表示数量超えはWOSにてご確認ください。


出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
