ブロックプランジャ
- 数量スライド割引
- 当日出荷可能
- 通常価格(税別)
- 1,890円 ～ 2,110円
- 税込価格
- 2,079円 ～ 2,321円
ブロックとプランジャを一体化した商品です。調整ねじとの組み合わせでワークの位置...
-
- 種類：
- ブロックブランジャ
-
- 長さ L(mm)：
- 28
-
- ストローク（S)(mm)：
- 5
-
- 材質証明書：
- 対象
(i)ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

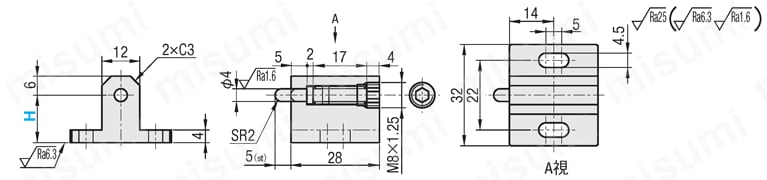

外形図・規格表
| 荷重区分 | Type | 本体 | ノーズ | スプリング | ||||
| [ M ]材質 | [ S ]表面処理 | [ M ]材質 | [ H ]硬度 | [ S ]表面処理 | [ M ]材質 | |||
| スチールノーズ | 軽荷重用 | PJSB | SS400 | 無電解ニッケルメッキ | S45C | 57〜63HRC (浸炭焼入) | 無電解ニッケルメッキ | SWP−B |
| 樹脂ノーズ | NPSB | ポリアセタール | − | − | ||||
規格表
| 型式 |
| PJSB10 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 軽荷重用 | ￥基準単価 | ||||
| Type | H | min. | N | max. | ||
| 荷重 | ||||||
| (スチールノーズ) PJSB (樹脂ノーズ) NPSB | 10 | 5.8 | 15.5 | 1,890 | ||
| 15 | 2,010 | |||||
| 20 | 2,110 | |||||
型番リスト
- 表示件数:
| 型番 |
ノーズ高さH(mm) |
材質証明書：材質 |
材質証明書：表面処理 | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
10
|
本体：SS400|ノーズ：ポリアセタール|スプリング：SWP−B
|
本体：無電解ニッケルメッキ
| 10 | 1個 | 1,890円(
2,079円
) | 在庫品1日目 当日出荷可能 | |
15
|
本体：SS400|ノーズ：ポリアセタール|スプリング：SWP−B
|
本体：無電解ニッケルメッキ
| 10 | 1個 | 2,010円(
2,211円
) | 在庫品1日目 当日出荷可能 | |
20
|
本体：SS400|ノーズ：ポリアセタール|スプリング：SWP−B
|
本体：無電解ニッケルメッキ
| 10 | 1個 | 2,110円(
2,321円
) | 在庫品1日目 当日出荷可能 | |
10
|
本体：SS400|ノーズ：S45C|スプリング：SWP−B
|
本体：無電解ニッケルメッキ|ノーズ：無電解ニッケルメッキ
| 10 | 1個 | 1,890円(
2,079円
) | 在庫品1日目 当日出荷可能 | |
15
|
本体：SS400|ノーズ：S45C|スプリング：SWP−B
|
本体：無電解ニッケルメッキ|ノーズ：無電解ニッケルメッキ
| 10 | 1個 | 2,010円(
2,211円
) | 在庫品1日目 当日出荷可能 | |
20
|
本体：SS400|ノーズ：S45C|スプリング：SWP−B
|
本体：無電解ニッケルメッキ|ノーズ：無電解ニッケルメッキ
| 10 | 1個 | 2,110円(
2,321円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
ブロックとプランジャを一体化した商品です。調整ねじとの組み合わせでワークの位置調整が可能です。
(i)ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
概要・仕様
使用例
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
