ミスミ

コンベヤ用ワークガイド　ストレート型

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.1-1375

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): -

税込価格: -

【特長】・ベルトコンベヤのワークガイドです。【材質】・SUS304片側研磨材で...

詳細情報を確認する

環境対応：

RoHS対応（10物質）
特性・用途：

該当なし
詳細材質：

SUS304
種類：

ワークガイド
商品仕様：

ストレート型
材質：

SUS304片側研磨材
材質証明書：

対象
材質証明書：材質：

SUS304片側研磨材

(i)ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

CGPS-W[50-800/1]-H[30-200/1] 解除

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

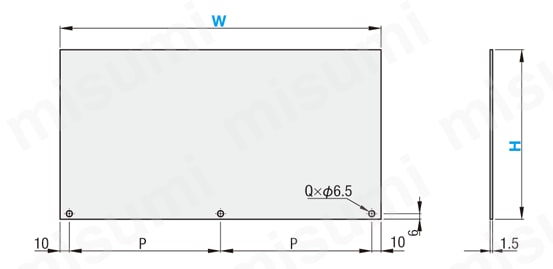

外形図・規格表

CGPS

■W寸別穴数・ピッチ寸法
W	Q （穴数）	P （穴ピッチ）
50～200	2	(W-20)/(Q-1)*
201～500	3
501～800	4
		＊等間隔に割り振り

[！]全周角C2
[！]コンベヤ取付用ボルトは付属しません。コンベヤのナットサイズを確認いただき、ボルトをご用意ください。

[ M ]材質 SUS304片側研磨材

規格表

型式	−	W	−	H
CGPS	−	W200	−	H50

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式	W 指定1mm単位	H 指定1mm単位	￥基準単価
			W50～ 200	W201～ 500	W501～ 800
CGPS	50～800	30～100	1,400	2,370	2,890
		101～200	1,810	3,090	3,650

型番リスト

表示件数:

型番	H(mm)	W(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

CGPS-W[50-800/1]-H[30-200/1]

1個

-( - )

5日目

基本情報

【特長】・ベルトコンベヤのワークガイドです。【材質】・SUS304片側研磨材です。

(i)ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

数量区分	標準対応	個別対応
数量区分	小口	大口
数　量	1～10	11～
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

出荷日については、こちらをご覧ください。

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
