コンパクトポジションインジケーター用クランププレート スタンダードレバータイプ
- 数量スライド割引
- 規格変更
- 当日出荷可能
- 通常価格(税別)
- 3,740円
- 税込価格
- 4,114円
機械の振動によるスピンドルの回転を防止します。ねじ軸を長時間確実にロックするこ...
-
- 回転止め種類：
- ポジションインジケータ用回転止めセット
-
- 形状：
- ブロック
-
- タイプ：
- スタンダード
-
- 材質：
- アルミ合金
-
- 表面処理：
- 黒アルマイト
(i)ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

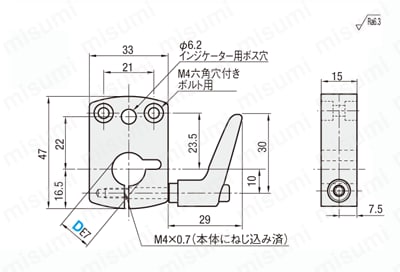

外形図・規格表
| DPNK スタンダードレバータイプ  | DPNKM ミニチュアレバータイプ  |
[！]レバーを引っ張りながら回転させると、クランプ時にレバーが留まる角度を自在に変えられます。
[！]クランプレバー：CLDF（めねじタイプ） はこちら
[！]ミニチュアクランプレバー：CLDFC（めねじタイプ）はこちら
| Type | 本体 | クランプレバー | ||
| [ M ]材質 | [ S ]表面処理 | [ M ]材質 | [ S ]表面処理 | |
| DPNK DPNKM | アルミ合金 | 黒アルマイト | 亜鉛ダイカスト | 焼付塗装 |
規格表
| 型式 |
| DPNK12 DPNKM10 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 質量(g) | ￥基準単価 | ||
| Type | D | スタンダード | ミニチュア | |
| スタンダードレバー DPNK ミニチュアレバー DPNKM | 8 | 86 | 77 | 3,740 |
| 10 | 85 | 76 | ||
| 12 | 83 | 74 | ||
| 14 | 81 | 72 | ||
型番リスト
- 表示件数:
| 型番 |
軸受内径D（d)寸法(φ) |
レバータイプ | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
8
|
クランプレバー
| 10 | 1個 | 3,740円(
4,114円
) | 在庫品1日目 当日出荷可能 | |
10
|
クランプレバー
| 10 | 1個 | 3,740円(
4,114円
) | 在庫品1日目 当日出荷可能 | |
12
|
クランプレバー
| 10 | 1個 | 3,740円(
4,114円
) | 在庫品1日目 当日出荷可能 | |
14
|
クランプレバー
| 10 | 1個 | 3,740円(
4,114円
) | 在庫品1日目 当日出荷可能 | |
8
|
ミニチュアレバー
| 10 | 1個 | 3,740円(
4,114円
) | 在庫品1日目 当日出荷可能 | |
10
|
ミニチュアレバー
| 10 | 1個 | 3,740円(
4,114円
) | 在庫品1日目 当日出荷可能 | |
12
|
ミニチュアレバー
| 10 | 1個 | 3,740円(
4,114円
) | 在庫品1日目 当日出荷可能 | |
14
|
ミニチュアレバー
| 10 | 1個 | 3,740円(
4,114円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
機械の振動によるスピンドルの回転を防止します。ねじ軸を長時間確実にロックすることができます。
(i)ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
概要・仕様
仕様・概要
・機械の振動によるスピンドルの回転を防止します。
・ねじ軸（台形ねじ・すべりねじ等）を長期間確実にロックすることができます。
取付け穴の両面にザグリ加工をしており、両面どちらの方向からも取付けが可能です。
| ①相手側プレートにクランプ プレート固定用のねじ穴を 加工してください。 | ②六角穴付ボルトで クランププレートを 固定してください。 | ③ねじ軸の位置、インジケーターのメモリが 0（ゼロ）であることを確認し、インジケーター に付属の止めねじで固定してください。 |
 |  |  |
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
