ミスミ

樹脂ローラコンベヤローラ径２０・３０・５０㎜タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.1-1221

評価 4.0平均満足度4.0 この商品のレビューをみる（1件）

通常価格(税別): 10,140円～ 74,580円

税込価格: 11,154円～ 82,038円

長さ指定が可能な樹脂ローラーとアルミ材のフレームでできた軽量（約2.3kg/m...

詳細情報を確認する

規格・仕様：

大口分納

種類：

ローラ
ローラ種類：

ストレート
ローラ材質：

ABS樹脂
フレーム種類：

ストレート
仕様：

標準
種類：

本体
フレーム材質：

アルミ
フレーム表面処理：

白アルマイト
用途：

軽搬送小物用
ローラ表面処理：

なし

(i)ご注意

フレームの切断面には表面処理はされておりません。
ガイドホルダー追加KNは、L寸によって選択できるブラケット個数が異なります。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定520件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

[ ! ]追加工はこちらをご参照ください。
[ ! ]フレーム側面図はこちらをご参照ください。
[ ! ]L寸400以下は穴数2、センター振分けでピッチは100となります。
[ ! ]L寸150以下はスタンド取付穴がありません。

フレーム側面図

Type	①ロ−ラ(HRJA)	ベアリング	②フレ−ム
Type	[ M ]材質	[ M ]材質	[ M ]材質	[ S ]表面処理
ROCOP	ABS樹脂	外輪・内輪：ポリアセタ−ルリテ−ナ：66ナイロンカバ−：ABS樹脂玉：SUS304	アルミ	白アルマイト

Type	Rピン		フレ−ム連結用支手		ねじ・ナット
Type	[ M ]材質	[ S ]表面処理	[ M ]材質	[ S ]表面処理	[ M ]材質	[ S ]表面処理
ROCOP	スチ−ル	三価クロメ−ト	スチ−ル	三価クロメ−ト	スチ−ル	三価クロメ−ト

規格表

型式	−	ロ−ラ本数	−	W	−	P
ROCOP20	−	10	−	213	−	25

型式		ローラ本数	W （ローラ幅）	P （ピッチ）	A	D₁	t	H
Type	D
ROCOP	20	5～40	113 213 313 413 513	25	6	9.5	1.5	62
	30	5～32		40	8	14	1.8	67
		5～26		50
	50	5～13		75	12	17	2.8	66.5
		5～13		100

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		寸法(mm)									￥基準単価　1〜5台
Type	ロ−ラ	D20			D30						W113			W213			W313			W413			W513
	本数	P＝25			P＝40			P＝50			D20	D30		D20	D30		D20	D30		D20	D30		D20	D30
		（L)	F	G	（L)	F	G	（L)	F	G	P＝25	P＝40	P＝50	P＝25	P＝40	P＝50	P＝25	P＝40	P＝50	P＝25	P＝40	P＝50	P＝25	P＝40	P＝50
ROCOP	5	(120)	10	22	(195)	17.5	37	(245)	22.5	40	10,140	15,910	13,320	10,560	13,510	14,150	10,980	14,320	14,940	11,470	15,100	15,810	11,980	15,910	16,550
	6	(145)			(235)			(295)			11,170	18,080	14,980	11,680	15,200	15,980	12,180	16,180	16,920	12,750	17,100	17,970	13,370	18,080	18,860
	7	(170)			(275)			(345)			12,190	20,250	16,640	12,780	16,910	17,810	13,370	18,040	18,900	14,030	19,120	20,120	14,750	20,250	21,160
	8	(195)			(315)			(395)			13,210	22,430	18,300	13,880	18,600	19,620	14,550	19,890	20,870	15,320	21,130	22,280	16,140	22,430	23,460
	9	(220)			(355)			(445)			14,240	24,600	19,960	14,990	20,290	21,450	15,740	21,750	22,860	16,600	23,140	24,430	17,520	24,600	25,770
	10	(245)			(395)			(495)			15,260	26,780	21,620	16,100	21,990	23,280	16,940	23,600	24,840	17,880	25,150	26,590	18,910	26,780	28,070
	11	(270)			(435)			(545)			16,280	28,950	23,280	17,200	23,680	25,100	18,120	25,460	26,820	19,170	27,160	28,740	20,300	28,950	30,370
	12	(295)			(475)			(595)			17,300	31,120	24,940	18,300	25,380	26,920	19,310	27,310	28,800	20,450	29,170	30,890	21,680	31,120	32,670
	13	(320)			(515)			(645)			18,320	33,300	26,600	19,410	27,070	28,750	20,500	29,170	30,780	21,740	31,190	33,050	23,070	33,300	34,980
	14	(345)			(555)			(695)			19,340	35,470	28,250	20,520	28,760	30,580	21,690	31,030	32,760	23,030	33,190	35,210	24,470	35,470	37,280
	15	(370)			(595)			(745)			20,360	37,640	29,900	21,620	30,460	32,390	22,880	32,890	34,730	24,310	35,210	37,360	25,850	37,640	39,570
	16	(395)			(635)			(795)			21,390	39,820	31,560	22,720	32,150	34,220	24,070	34,740	36,720	25,590	37,210	39,510	27,240	39,820	41,870
	17	(420)			(675)			(845)			22,410	41,990	33,220	23,840	33,840	36,050	25,250	36,590	38,690	26,870	39,230	41,660	28,620	41,990	44,180
	18	(445)			(715)			(895)			23,430	44,160	34,880	24,940	35,540	37,860	26,450	38,450	40,680	28,160	41,230	43,830	30,010	44,160	46,480
	19	(470)			(755)			(945)			24,450	46,340	36,540	26,040	37,230	39,690	27,640	40,310	42,660	29,440	43,250	45,980	31,400	46,340	48,780
	20	(495)			(795)			(995)			25,470	48,510	38,200	27,150	38,930	41,520	28,820	42,170	44,640	30,720	45,260	48,130	32,780	48,510	51,090
	21	(520)			(835)			(1045)			26,490	50,680	39,860	28,260	40,620	43,330	30,010	44,030	46,620	32,010	47,270	50,280	34,170	50,680	53,390
	22	(545)			(875)			(1095)			27,520	52,860	41,520	29,360	42,320	45,160	31,210	45,870	48,590	33,300	49,280	52,440	35,550	52,860	55,690
	23	(570)			(915)			(1145)			28,540	55,030	43,170	30,460	44,020	46,990	32,390	47,730	50,580	34,580	51,290	54,600	36,950	55,030	57,990
	24	(595)			(955)			(1195)			29,560	57,190	44,820	31,570	45,710	48,800	33,580	49,590	52,550	35,870	53,300	56,750	38,340	57,190	60,300
	25	(620)		97	(995)		11.7	(1245)		97.5	30,580	59,370	46,480	32,680	47,400	50,630	34,770	51,450	54,540	37,150	55,310	58,910	39,720	59,370	62,600
	26	(645)			(1035)			(1295)			31,610	61,540	48,140	33,780	49,100	52,460	35,960	53,310	56,510	38,430	57,330	61,060	41,110	61,540	64,900
	27	(670)			(1075)			―			32,620	63,710	―	34,890	50,790	―	37,150	55,160	―	39,720	59,340	―	42,490	63,710	―
	28	(695)			(1115)			―			33,640	65,890	―	35,990	52,490	―	38,340	57,020	―	41,000	61,350	―	43,880	65,890	―
	29	(720)			(1155)			―			34,670	68,060	―	37,100	54,180	―	39,530	58,870	―	42,280	63,360	―	45,270	68,060	―
	30	(745)			(1195)			―			35,690	70,230	―	38,200	55,870	―	40,720	60,730	―	43,580	65,370	―	46,650	70,230	―
	31	(770)			(1235)			―			36,710	72,410	―	39,310	57,570	―	41,910	62,590	―	44,860	67,380	―	48,040	72,410	―
	32	(795)			(1275)			―			37,740	74,580	―	40,410	59,260	―	43,090	64,440	―	46,140	69,390	―	49,420	74,580	―
	33	(820)			―			―			38,760	―	―	41,520	―	―	44,290	―	―	47,430	―	―	50,820	―	―
	34	(845)			―			―			39,770	―	―	42,620	―	―	45,480	―	―	48,710	―	―	52,210	―	―
	35	(870)			―			―			40,790	―	―	43,730	―	―	46,660	―	―	49,990	―	―	53,590	―	―
	36	(895)			―			―			41,820	―	―	44,840	―	―	47,850	―	―	51,280	―	―	54,980	―	―
	37	(920)			―			―			42,840	―	―	45,940	―	―	49,050	―	―	52,560	―	―	56,360	―	―
	38	(945)			―			―			43,860	―	―	47,050	―	―	50,230	―	―	53,840	―	―	57,750	―	―
	39	(970)			―			―			44,890	―	―	48,150	―	―	51,420	―	―	55,140	―	―	59,140	―	―
	40	(995)			―			―			45,940	―	―	49,200	―	―	52,470	―	―	56,190	―	―	60,190	―	―

[ ! ]表示数量超えはお見積り

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		寸法(mm)						￥基準単価　1〜5台
Type	ロ−ラ本数	D50						W113		W213		W313		W413		W513
		P＝75			P＝100			D50		D50		D50		D50		D50
		（L)	F	G	（L)	F	G	P＝75	P＝100	P＝75	P＝100	P＝75	P＝100	P＝75	P＝100	P＝75	P＝100
ROCOP	5	(370)	35	75	(495)	47.5	97	17,850	18,780	19,730	20,840	21,570	22,810	23,450	24,680	25,210	26,590
	6	(445)			(595)			20,410	21,530	22,670	24,000	24,870	26,360	27,120	28,600	29,240	30,890
	7	(520)			(695)			22,970	24,280	25,600	27,160	28,180	29,900	30,810	32,520	33,290	35,210
	8	(595)			(795)			25,540	27,030	28,540	30,320	31,480	33,460	34,480	36,450	37,320	39,510
	9	(670)			(895)			28,100	29,780	31,480	33,480	34,790	37,010	38,170	40,370	41,350	43,830
	10	(745)			(995)			30,660	32,520	34,420	36,650	38,090	40,570	41,850	44,300	45,380	48,130
	11	(820)			(1095)			33,220	35,270	37,350	39,810	41,400	44,120	45,530	48,230	49,420	52,440
	12	(895)			(1195)			35,780	38,020	40,290	42,970	44,710	47,670	49,210	52,150	53,460	56,750
	13	(970)			(1295)			38,350	40,770	43,230	46,120	48,020	51,230	52,890	56,080	57,490	61,060

[ ! ]表示数量超えはお見積り

ローラ１本当たりの強度

ローラ径	ローラ強度（N)
ローラ径	W113	W213	W313	W413	W513
20mm	113	105	98	90	83
30mm	162	154	147	139	132
50mm	314	304	294	289	279

追加工

型式	－	ローラ本数	－	W	－	P	－	(SH・GA・GT・KN・ST・SW)
ROCOP20	－	10	－	213	－	25	－	GA－A－L245
ROCOP30	－	15	－	113	－	40	－	KN－G2
ROCOP30	－	15	－	113	－	40	－	ST－F500

Alterations

Code

Spec.

￥/1Code

スタンド取付穴加工

【詳細】

ローラコンベヤにスタンド取付穴加工ができます。
指定方法 SH

[ ! ]ROCOPはSH加工が施されております。
[ NG ]ST・SWとの併用不可

[ ! ](L)寸400以下は穴数2、センター振分けでピッチは100となります。

[ ! ](L)寸150以下は適用不可です。

1,000

コンベヤ用ガイド

[ M ]材質：スチール　[ S ]表面処理：亜鉛メッキ

A（ストレート）

B（片端曲げ）

C（両端曲げ）

GA
GT

GA：コンベヤ用ガイド1本追加になります。
GT：コンベヤ用ガイド2本追加になります。
指定単位：形状A(ストレート)はL100～1300 5mm単位指定可能です。
形状B(片端曲げ)はL200～1300 5mm単位指定可能です。
形状C(両端曲げ)はL300～1300 5mm単位指定可能です。

指定方法		Code	－	形状	－	長さ
		GA GA GA	－－－	A B C	－－－	L300 L450 L550

日目出荷

[ ! ]ローラコンベヤと同梱となります。

	L100〜195	L200〜395	L400〜595	L600〜795	L800〜1300
GA	1,480	1,560	1,650	1,810	1,980
GT	2,960	3,130	3,290	3,620	3,950

ガイドホルダー

ブラケット

[ M ]材質：スチール　[ S ]表面処理：三価クロメート

ローラコンベヤにブラケット取付穴を追加できます。
指定方法 KN-G2（ガイドホルダーブラケット2個）

日目出荷

[ ! ]取付ボルト・ナット(M10)が付属します。
[ ! ]コードの数字は数量になります。
[ ! ]出荷時は組立てていません。
[ ! ]ローラコンベヤにブラケット取り付け穴が加工されます。

G2	1,600
G4	3,300
G6	4,900
G8	6,600
G10	8,200

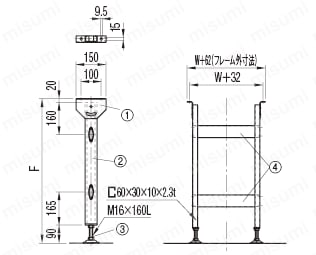

コンベヤスタンド

	①取付ブラケット	②スタンド	③アジャストボルト	④補強材
[ M ]材質	スチ－ル（SS400）
[ S ]表面処理	三価クロメ－ト

ST
SW

ST ：ローラコンベヤスタンド1台追加します。
SW：ローラコンベヤスタンド2台追加します。
[ ! ]指定単位：F450〜1200 50mm単位指定可能です。
指定方法 ST-F950

日目出荷

[ NG ]SHとの併用不可
[ ! ]出荷時は組立てていません。
[ ! ]取付穴の位置は追加工SHと同様です。
[ ! ]④補強材はF800以下は1本となります。

ローラ幅W	スタンド高さF	ST	SW
W113	F450〜600	5,300	10,600
	F650〜800	5,900	11,800
	F850〜950	6,500	12,900
	F1000〜1200	7,100	14,100
W213	F450〜600	5,300	10,600
	F650〜800	5,900	11,800
	F850〜950	6,500	12,900
	F1000〜1200	7,100	14,100
W313	F450〜600	5,300	10,600
	F650〜800	5,900	11,800
	F850〜950	6,500	12,900
	F1000〜1200	7,100	14,100
W413	F450〜600	5,300	10,600
	F650〜800	5,900	11,800
	F850〜950	6,500	12,900
	F1000〜1200	7,100	14,100
W513	F450〜600	5,300	10,600
	F650〜800	5,900	11,800
	F850〜950	6,500	12,900
	F1000〜1200	7,100	14,100

[ ! ]ローラコンベヤ関連部品の追加工はRoHS10対応します。

KN追加工ブラケット取り付け穴位置

ローラ径20mタイプ

単位：mm

ローラ径30mmタイプ

単位：mm

品名	ピッチ P	ローラ本数	機長 (L)	取り付け穴位置
				2個	４個		６個			８個				10個
				G2	G4	G4	G6	G6	G6	G8	G8	G8	G8	G10	G10	G10	G10	G10
ROCOP20	25	5	120
		6	145
		7	170
		8	195
		9	220
		10	245	122.5
		11	270	147.5
		12	295	172.5	122.5	172.5
		13	320	172.5	122.5	197.5
		14	345	172.5	122.5	222.5	122.5	172.5	222.5
		15	370	197.5	122.5	247.5	122.5	197.5	247.5
		16	395	197.5	122.5	272.5	122.5	197.5	272.5	122.5	172.5	222.5	272.5
		17	420	222.5	122.5	297.5	122.5	222.5	297.5	122.5	172.5	247.5	297.5
		18	445	222.5	122.5	322.5	122.5	222.5	322.5	122.5	172.5	272.5	322.5	122.5	172.5	222.5	272.5	322.5
		19	470	247.5	122.5	347.5	122.5	247.5	347.5	122.5	197.5	272.5	347.5	122.5	172.5	247.5	297.5	347.5
		20	495	247.5	122.5	372.5	122.5	247.5	372.5	122.5	197.5	297.5	372.5	122.5	172.5	247.5	322.5	372.5
		21	520	272.5	122.5	397.5	122.5	272.5	397.5	122.5	197.5	322.5	397.5	122.5	172.5	272.5	344.5	397.5
		22	545	272.5	122.5	422.5	122.5	272.5	422.5	122.5	222.5	322.5	422.5	122.5	197.5	272.5	347.5	422.5
		23	570	297.5	122.5	447.5	122.5	297.5	447.5	122.5	222.5	347.5	447.5	122.5	197.5	297.5	372.5	447.5
		24	595	297.5	122.5	472.5	122.5	297.5	472.5	122.5	222.5	372.5	472.5	122.5	197.5	297.5	397.5	472.5
		25	620	322.5	122.5	497.5	122.5	322.5	497.5	122.5	247.5	372.5	497.5	122.5	222.5	322.5	397.5	497.5
		26	645	322.5	122.5	522.5	122.5	322.5	522.5	122.5	247.5	397.5	522.5	122.5	222.5	322.5	422.5	522.5
		27	670	347.5	122.5	547.5	122.5	347.5	547.5	122.5	247.5	422.5	547.5	122.5	222.5	347.5	447.5	547.5
		28	695	347.5	122.5	572.5	122.5	347.5	572.5	122.5	272.5	422.5	572.5	122.5	222.5	347.5	472.5	572.5
		29	720	372.5	122.5	597.5	122.5	372.5	597.5	122.5	272.5	447.5	597.5	122.5	247.5	372.5	472.5	597.5
		30	745	372.5	122.5	622.5	122.5	372.5	622.5	122.5	297.5	447.5	622.5	122.5	247.5	372.5	497.5	622.5
		31	770	397.5	122.5	647.5	122.5	397.5	647.5	122.5	297.5	472.5	647.5	122.5	247.5	397.5	522.5	647.5
		32	795	397.5	122.5	672.5	122.5	397.5	672.5	122.5	297.5	497.5	672.5	122.5	247.5	397.5	547.5	672.5
		33	820	422.5	122.5	697.5	122.5	422.5	697.5	122.5	297.5	522.5	697.5	122.5	272.5	422.5	572.5	697.5
		34	845	422.5	122.5	722.5	122.5	422.5	722.5	122.5	322.5	522.5	722.5	122.5	272.5	422.5	572.5	722.5
		35	870	447.5	122.5	747.5	122.5	447.5	747.5	122.5	322.5	547.5	747.5	122.5	272.5	447.5	597.5	747.5
		36	895	447.5	122.5	772.5	122.5	447.5	772.5	122.5	322.5	572.5	772.5	122.5	272.5	447.5	622.5	772.5
		37	920	472.5	122.5	797.5	122.5	472.5	797.5	122.5	347.5	572.5	797.5	122.5	297.5	472.5	622.5	797.5
		38	945	472.5	122.5	822.5	122.5	472.5	822.5	122.5	347.5	597.5	822.5	122.5	297.5	472.5	647.5	822.5
		39	970	497.5	122.5	847.5	122.5	497.5	847.5	122.5	347.5	622.5	847.5	122.5	297.5	497.5	672.5	847.5
		40	995	497.5	122.5	872.5	122.5	497.5	872.5	122.5	372.5	622.5	872.5	122.5	297.5	497.5	697.5	872.5

品名	ピッチ P	ローラ本数	機長 (L)	取り付け穴位置
				2個	４個		６個			８個				10個
				G2	G4	G4	G6	G6	G6	G8	G8	G8	G8	G10	G10	G10	G10	G10
ROCOP30	40	5	195
		6	235	117.5
		7	275	157.5	117.5	157.5
		8	315	157.5	117.5	197.5	117.5	157.5	197.5
		9	355	197.5	117.5	237.5	117.5	197.5	237.5	117.5	157.5	237.5	277.5
		10	395	197.5	117.5	277.5	117.5	197.5	277.5	117.5	157.5	197.5	277.5	117.5	157.5	197.5	237.5	277.5
		11	435	237.5	117.5	317.5	117.5	237.5	317.5	117.5	157.5	277.5	317.5	117.5	157.5	237.5	277.5	317.5
		12	475	237.5	117.5	357.5	117.5	237.5	357.5	117.5	197.5	277.5	357.5	117.5	157.5	237.5	317.5	357.5
		13	515	277.5	117.5	397.5	117.5	277.5	397.5	117.5	197.5	317.5	397.5	117.5	197.5	277.5	317.5	397.5
		14	555	277.5	117.5	437.5	117.5	277.5	437.5	117.5	197.5	357.5	437.5	117.5	197.5	277.5	357.5	437.5
		15	595	317.5	117.5	477.5	117.5	317.5	477.5	117.5	237.5	357.5	477.5	117.5	197.5	317.5	397.5	477.5
		16	635	317.5	117.5	517.5	117.5	317.5	517.5	117.5	237.5	397.5	517.5	117.5	237.5	317.5	397.5	517.5
		17	675	357.5	117.5	557.5	117.5	357.5	557.5	117.5	237.5	437.5	557.5	117.5	237.5	357.5	437.5	557.5
		18	715	357.5	117.5	597.5	117.5	357.5	597.5	117.5	277.5	437.5	597.5	117.5	237.5	357.5	477.5	597.5
		19	755	397.5	117.5	637.5	117.5	397.5	637.5	117.5	277.5	477.5	637.5	117.5	237.5	397.5	517.5	637.5
		20	795	397.5	117.5	677.5	117.5	397.5	677.5	117.5	277.5	517.5	677.5	117.5	237.5	397.5	557.5	677.5
		21	835	437.5	117.5	717.5	117.5	437.5	717.5	117.5	317.5	517.5	717.5	117.5	277.5	437.5	557.5	717.5
		22	875	437.5	117.5	757.5	117.5	437.5	757.5	117.5	317.5	557.5	757.5	117.5	277.5	437.5	597.5	757.5
		23	915	477.5	117.5	797.5	117.5	477.5	797.5	117.5	317.5	597.5	797.5	117.5	277.5	477.5	637.5	797.5
		24	955	477.5	117.5	837.5	117.5	477.5	837.5	117.5	357.5	597.5	837.5	117.5	277.5	477.5	677.5	837.5
		25	995	517.5	117.5	877.5	117.5	517.5	877.5	117.5	357.5	637.5	877.5	117.5	317.5	517.5	677.5	877.5
		26	1035	517.5	117.5	917.5	117.5	517.5	917.5	117.5	357.5	677.5	917.5	117.5	317.5	517.5	717.5	917.5
		27	1075	557.5	117.5	957.5	117.5	557.5	957.5	117.5	397.5	677.5	957.5	117.5	317.5	557.5	757.5	957.5
		28	1115	557.5	117.5	997.5	117.5	557.5	997.5	117.5	397.5	717.5	997.5	117.5	317.5	557.5	797.5	997.5
		29	1155	597.5	117.5	1037.5	117.5	597.5	1037.5	117.5	397.5	757.5	1037.5	117.5	317.5	597.5	837.5	1037.5
		30	1195	597.5	117.5	1077.5	117.5	597.5	1077.5	117.5	437.5	757.5	1077.5	117.5	357.5	597.5	837.5	1077.5
		31	1235	637.5	117.5	1117.5	117.5	637.5	1117.5	117.5	437.5	797.5	1117.5	117.5	357.5	637.5	877.5	1117.5
		32	1275	637.5	117.5	1157.5	117.5	637.5	1157.5	117.5	437.5	837.5	1157.5	117.5	357.5	637.5	917.5	1157.5
	50	5	245
		6	295	147.5
		7	345	197.5	147.5	197.5
		8	395	197.5	147.5	247.5	147.5	197.5	247.5
		9	445	247.5	147.5	297.5	147.5	247.5	297.5	147.5	197.5	247.5	297.5
		10	495	247.5	147.5	347.5	147.5	247.5	347.5	147.5	197.5	297.5	347.5	147.5	197.5	247.5	297.5	347.5
		11	545	297.5	147.5	397.5	147.5	297.5	397.5	147.5	197.5	347.5	397.5	147.5	197.5	297.5	347.5	397.5
		12	595	297.5	147.5	447.5	147.5	297.5	447.5	147.5	247.5	347.5	447.5	147.5	197.5	297.5	397.5	447.5
		13	645	347.5	147.5	497.5	147.5	347.5	497.5	147.5	247.5	397.5	497.5	147.5	247.5	347.5	397.5	497.5
		14	695	347.5	147.5	547.5	147.5	347.5	547.5	147.5	247.5	447.5	547.5	147.5	247.5	347.5	447.5	547.5
		15	745	397.5	147.5	597.5	147.5	397.5	597.5	147.5	297.5	447.5	597.5	147.5	247.5	397.5	497.5	597.5
		16	795	397.5	147.5	647.5	147.5	397.5	647.5	147.5	297.5	497.5	647.5	147.5	247.5	397.5	547.5	647.5
		17	845	447.5	147.5	697.5	147.5	447.5	697.5	147.5	297.5	547.5	697.5	147.5	297.5	447.5	547.5	697.5
		18	895	447.5	147.5	747.5	147.5	447.5	747.5	147.5	347.5	547.5	747.5	147.5	297.5	447.5	597.5	747.5
		19	945	497.5	147.5	797.5	147.5	497.5	797.5	147.5	347.5	597.5	797.5	147.5	297.5	497.5	647.5	797.5
		20	995	497.5	147.5	847.5	147.5	497.5	847.5	147.5	347.5	647.5	847.5	147.5	297.5	497.5	697.5	847.5
		21	1045	547.5	147.5	897.5	147.5	547.5	897.5	147.5	397.5	647.5	897.5	147.5	347.5	547.5	697.5	897.5
		22	1095	547.5	147.5	947.5	147.5	547.5	947.5	147.5	397.5	697.5	947.5	147.5	347.5	547.5	747.5	947.5
		23	1145	597.5	147.5	997.5	147.5	597.5	997.5	147.5	397.5	747.5	997.5	147.5	347.5	597.5	797.5	997.5
		24	1195	597.5	147.5	1047.5	147.5	597.5	1047.5	147.5	447.5	747.5	1047.5	147.5	347.5	597.5	847.5	1047.5
		25	1245	647.5	147.5	1097.5	147.5	647.5	1097.5	147.5	447.5	797.5	1097.5	147.5	347.5	647.5	897.5	1097.5
		26	1295	647.5	147.5	1147.5	147.5	647.5	1147.5	147.5	447.5	847.5	1147.5	147.5	347.5	647.5	947.5	1147.5

ローラ径50mmタイプ
単位：mm
品名	ピッチ P	ローラ本数	機長 (L)	取り付け穴位置
				2個	４個		６個			８個				10個
				G2	G4	G4	G6	G6	G6	G8	G8	G8	G8	G10	G10	G10	G10	G10
ROCOP50	75	5	370	222.5	147.5	222.5
		6	445	222.5	147.5	297.5	147.5	222.5	297.5
		7	520	297.5	147.5	372.5	147.5	297.5	372.5	147.5	222.5	297.5	372.5
		8	595	297.5	147.5	447.5	147.5	297.5	447.5	147.5	222.5	372.5	447.5	147.5	222.5	297.5	372.5	447.5
		9	670	372.5	147.5	522.5	147.5	372.5	522.5	147.5	222.5	447.5	522.5	147.5	222.5	372.5	447.5	522.5
		10	745	372.5	147.5	597.5	147.5	372.5	597.5	147.5	297.5	447.5	597.5	147.5	222.5	372.5	522.5	597.5
		11	820	447.5	147.5	672.5	147.5	447.5	672.5	147.5	297.5	522.5	672.5	147.5	297.5	447.5	522.5	672.5
		12	895	447.5	147.5	747.5	147.5	447.5	747.5	147.5	297.5	597.5	747.5	147.5	297.5	447.5	597.5	747.5
		13	970	522.5	147.5	822.5	147.5	522.5	822.5	147.5	372.5	597.5	822.5	147.5	297.5	522.5	672.5	822.5
	100	5	495	297.5	197.5	297.5
		6	595	297.5	197.5	397.5	197.5	297.5	397.5
		7	695	397.5	197.5	497.5	197.5	397.5	497.5	197.5	297.5	397.5	497.5
		8	795	397.5	197.5	597.5	197.5	397.5	597.5	197.5	297.5	497.5	597.5	197.5	297.5	397.5	497.5	597.5
		9	895	497.5	197.5	697.5	197.5	497.5	697.5	197.5	297.5	597.5	697.5	197.5	297.5	497.5	597.5	697.5
		10	995	497.5	197.5	797.5	197.5	497.5	797.5	197.5	397.5	597.5	797.5	197.5	297.5	497.5	697.5	797.5
		11	1095	597.5	197.5	897.5	197.5	597.5	897.5	197.5	397.5	697.5	897.5	197.5	397.5	597.5	697.5	897.5
		12	1195	597.5	197.5	997.5	197.5	597.5	997.5	197.5	397.5	797.5	997.5	197.5	397.5	597.5	797.5	997.5
		13	1295	697.5	197.5	1097.5	197.5	697.5	1097.5	197.5	497.5	797.5	1097.5	197.5	397.5	697.5	897.5	1097.5

※一意の側面左端部からの寸法。
穴径11mm。取り付けボルト（低頭M10×25）付属
ローラー本数が奇数の場合、穴位置は左右均等にならず、右に寄ります。
※ROCOP20-10-313-25 (L=245)の場合、G2のみ選択可能です。

型番リスト

表示件数:

型番	ローラ外径(mm)	ローラ幅 W(mm)	ローラ当たりの強度(kg)	ローラ強度(N/1本)	搬送長さ L(mm)	ローラ肉厚 t(mm)	機高 H(mm)	ローラピッチ P(mm)	ローラ本数	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

ROCOP20-5-113-25	20	113	12	0～113	120	1.5	62	25	5	10	1個	10,140円( 11,154円 )	5日目
ROCOP20-5-213-25	20	213	11	0～105	120	1.5	62	25	5	10	1個	10,560円( 11,616円 )	5日目
ROCOP20-5-313-25	20	313	10	0～98	120	1.5	62	25	5	10	1個	10,980円( 12,078円 )	5日目
ROCOP20-5-413-25	20	413	9	0～90	120	1.5	62	25	5	10	1個	11,470円( 12,617円 )	5日目
ROCOP20-5-513-25	20	513	8	0～83	120	1.5	62	25	5	10	1個	11,980円( 13,178円 )	5日目
ROCOP20-6-113-25	20	113	12	0～113	145	1.5	62	25	6	10	1個	11,170円( 12,287円 )	5日目
ROCOP20-6-213-25	20	213	11	0～105	145	1.5	62	25	6	10	1個	11,680円( 12,848円 )	5日目
ROCOP20-6-313-25	20	313	10	0～98	145	1.5	62	25	6	10	1個	12,180円( 13,398円 )	5日目
ROCOP20-6-413-25	20	413	9	0～90	145	1.5	62	25	6	10	1個	12,750円( 14,025円 )	5日目
ROCOP20-6-513-25	20	513	8	0～83	145	1.5	62	25	6	10	1個	13,370円( 14,707円 )	5日目
ROCOP20-7-113-25	20	113	12	0～113	170	1.5	62	25	7	10	1個	12,190円( 13,409円 )	5日目
ROCOP20-7-213-25	20	213	11	0～105	170	1.5	62	25	7	10	1個	12,780円( 14,058円 )	5日目
ROCOP20-7-313-25	20	313	10	0～98	170	1.5	62	25	7	10	1個	13,370円( 14,707円 )	5日目
ROCOP20-7-413-25	20	413	9	0～90	170	1.5	62	25	7	10	1個	14,030円( 15,433円 )	5日目
ROCOP20-7-513-25	20	513	8	0～83	170	1.5	62	25	7	10	1個	14,750円( 16,225円 )	5日目
ROCOP20-8-113-25	20	113	12	0～113	195	1.5	62	25	8	10	1個	13,210円( 14,531円 )	5日目
ROCOP20-8-213-25	20	213	11	0～105	195	1.5	62	25	8	10	1個	13,880円( 15,268円 )	5日目
ROCOP20-8-313-25	20	313	10	0～98	195	1.5	62	25	8	10	1個	14,550円( 16,005円 )	5日目
ROCOP20-8-413-25	20	413	9	0～90	195	1.5	62	25	8	10	1個	15,320円( 16,852円 )	5日目
ROCOP20-8-513-25	20	513	8	0～83	195	1.5	62	25	8	10	1個	16,140円( 17,754円 )	5日目
ROCOP20-9-113-25	20	113	12	0～113	220	1.5	62	25	9	10	1個	14,240円( 15,664円 )	5日目
ROCOP20-9-213-25	20	213	11	0～105	220	1.5	62	25	9	10	1個	14,990円( 16,489円 )	5日目
ROCOP20-9-313-25	20	313	10	0～98	220	1.5	62	25	9	10	1個	15,740円( 17,314円 )	5日目
ROCOP20-9-413-25	20	413	9	0～90	220	1.5	62	25	9	10	1個	16,600円( 18,260円 )	5日目
ROCOP20-9-513-25	20	513	8	0～83	220	1.5	62	25	9	10	1個	17,520円( 19,272円 )	5日目
ROCOP20-10-113-25	20	113	12	0～113	245	1.5	62	25	10	10	1個	15,260円( 16,786円 )	5日目
ROCOP20-10-213-25	20	213	11	0～105	245	1.5	62	25	10	10	1個	16,100円( 17,710円 )	5日目
ROCOP20-10-313-25	20	313	10	0～98	245	1.5	62	25	10	10	1個	16,940円( 18,634円 )	5日目
ROCOP20-10-413-25	20	413	9	0～90	245	1.5	62	25	10	10	1個	17,880円( 19,668円 )	5日目
ROCOP20-10-513-25	20	513	8	0～83	245	1.5	62	25	10	10	1個	18,910円( 20,801円 )	5日目
ROCOP20-11-113-25	20	113	12	0～113	270	1.5	62	25	11	10	1個	16,280円( 17,908円 )	5日目
ROCOP20-11-213-25	20	213	11	0～105	270	1.5	62	25	11	10	1個	17,200円( 18,920円 )	5日目
ROCOP20-11-313-25	20	313	10	0～98	270	1.5	62	25	11	10	1個	18,120円( 19,932円 )	5日目
ROCOP20-11-413-25	20	413	9	0～90	270	1.5	62	25	11	10	1個	19,170円( 21,087円 )	5日目
ROCOP20-11-513-25	20	513	8	0～83	270	1.5	62	25	11	10	1個	20,300円( 22,330円 )	5日目
ROCOP20-12-113-25	20	113	12	0～113	295	1.5	62	25	12	10	1個	17,300円( 19,030円 )	5日目
ROCOP20-12-213-25	20	213	11	0～105	295	1.5	62	25	12	10	1個	18,300円( 20,130円 )	5日目
ROCOP20-12-313-25	20	313	10	0～98	295	1.5	62	25	12	10	1個	19,310円( 21,241円 )	5日目
ROCOP20-12-413-25	20	413	9	0～90	295	1.5	62	25	12	10	1個	20,450円( 22,495円 )	5日目
ROCOP20-12-513-25	20	513	8	0～83	295	1.5	62	25	12	10	1個	21,680円( 23,848円 )	5日目
ROCOP20-13-113-25	20	113	12	0～113	320	1.5	62	25	13	10	1個	18,320円( 20,152円 )	5日目
ROCOP20-13-213-25	20	213	11	0～105	320	1.5	62	25	13	10	1個	19,410円( 21,351円 )	5日目
ROCOP20-13-313-25	20	313	10	0～98	320	1.5	62	25	13	10	1個	20,500円( 22,550円 )	5日目
ROCOP20-13-413-25	20	413	9	0～90	320	1.5	62	25	13	10	1個	21,740円( 23,914円 )	5日目
ROCOP20-13-513-25	20	513	8	0～83	320	1.5	62	25	13	10	1個	23,070円( 25,377円 )	5日目
ROCOP20-14-113-25	20	113	12	0～113	345	1.5	62	25	14	10	1個	19,340円( 21,274円 )	5日目
ROCOP20-14-213-25	20	213	11	0～105	345	1.5	62	25	14	10	1個	20,520円( 22,572円 )	5日目
ROCOP20-14-313-25	20	313	10	0～98	345	1.5	62	25	14	10	1個	21,690円( 23,859円 )	5日目
ROCOP20-14-413-25	20	413	9	0～90	345	1.5	62	25	14	10	1個	23,030円( 25,333円 )	5日目
ROCOP20-14-513-25	20	513	8	0～83	345	1.5	62	25	14	10	1個	24,470円( 26,917円 )	5日目
ROCOP20-15-113-25	20	113	12	0～113	370	1.5	62	25	15	10	1個	20,360円( 22,396円 )	5日目
ROCOP20-15-213-25	20	213	11	0～105	370	1.5	62	25	15	10	1個	21,620円( 23,782円 )	5日目
ROCOP20-15-313-25	20	313	10	0～98	370	1.5	62	25	15	10	1個	22,880円( 25,168円 )	5日目
ROCOP20-15-413-25	20	413	9	0～90	370	1.5	62	25	15	10	1個	24,310円( 26,741円 )	5日目
ROCOP20-15-513-25	20	513	8	0～83	370	1.5	62	25	15	10	1個	25,850円( 28,435円 )	5日目
ROCOP20-16-113-25	20	113	12	0～113	395	1.5	62	25	16	10	1個	21,390円( 23,529円 )	5日目
ROCOP20-16-213-25	20	213	11	0～105	395	1.5	62	25	16	10	1個	22,720円( 24,992円 )	5日目
ROCOP20-16-313-25	20	313	10	0～98	395	1.5	62	25	16	10	1個	24,070円( 26,477円 )	5日目
ROCOP20-16-413-25	20	413	9	0～90	395	1.5	62	25	16	10	1個	25,590円( 28,149円 )	5日目
ROCOP20-16-513-25	20	513	8	0～83	395	1.5	62	25	16	10	1個	27,240円( 29,964円 )	5日目

基本情報

長さ指定が可能な樹脂ローラーとアルミ材のフレームでできた軽量（約2.3kg/m）なフリーローラーコンベヤです。
汎用性が高く、グラビティー仕様でもお使い頂けます。
ローラー径20・30・50ミリ・ローラーピッチ・長さ（1ｍ以下）・幅の選択で選定頂けます。
また、追加工にてコンベアスタンド・コンベア用ガイド・ガイドホルダーが指定できます。

(i)ご注意

フレームの切断面には表面処理はされておりません。
ガイドホルダー追加KNは、L寸によって選択できるブラケット個数が異なります。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

納期

日目出荷

出荷日については、こちらをご覧ください。

概要・仕様

使用例

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品樹脂ローラコンベヤローラ径２０・３０・５０㎜タイプ	タイヨー φ60.5(2.3)スチールローラコンベヤ	スチール製ローラコンベヤ径Φ48.6×幅90-790 （LR型）
メーカー	ミスミ	太陽工業	オークラ輸送機
通常価格	10,140円～	19,467円	-
通常出荷日	5日目	14日目	10日目
種類	ローラ	ローラ	ローラ
ローラ種類	ストレート	-	ストレート
ローラ材質	ABS樹脂	-	スチール
フレーム種類	ストレート	ストレート	-
仕様	標準	-	標準

back next

樹脂ローラコンベヤローラ径２０・３０・５０㎜タイプのレビュー

評価 4.0 平均満足度：4.0 1件のレビュー

星５

0%
星４

100%
星３

0%
星２

0%
星１

0%

レビューを書く

毎月3件以上の商品レビュー投稿で投稿件数×500円分の値引クーポンプレゼント！

コンベヤ設置に

評価 4.0満足度：4.02019/12/28

基本的にベースに取り付ければそのまま使えるのが良いです。
求めている長さ等が合えば、選定も楽で使い勝手が良い商品です。

もっと読む閉じる

0人が参考にしています。

このレビューは参考になりましたか？参考になった Loading... ご意見ありがとうございました。処理中にエラーが発生しました。再度ボタンをクリックしてください。

1件全て見る

この商品に関連するミスミユニット事例

back next

フリーローラコンベヤカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

ミスミ

ミニコロシート

評価 3.6

通常価格(税別)： 2,160円～

通常出荷日：在庫品1日目

当日出荷可能
ミスミ

ローラコンベヤ　ローラ径28mm･38mmタイプ

評価 2.1

通常価格(税別)： 5,970円～

通常出荷日： 5日目
オークラ輸送機

ステンレス製ローラコンベヤ径Φ25.4×幅90-490 （KS型）

評価 0.0

通常価格(税別)： -

通常出荷日： 9日目
ミスミ

ローラコンベヤ　ローラ径１９ｍｍタイプ

評価 4.0

通常価格(税別)： 7,040円～

通常出荷日： 5日目
オークラ輸送機

グラビティコンベヤコロコンミニボールタイプΦ9.5樹脂製ボール（KBCD型）

評価 0.0

通常価格(税別)： 1,567円～

通常出荷日： 4日目～
マキテック

スチール製ローラコンベヤ Mシリーズ（R-2812P）

評価 4.0

通常価格(税別)： -

通常出荷日： 5日目～
オークラ輸送機

コロコンミニホイールタイプ幅50-500 （KBS型）

評価 5.0

通常価格(税別)： -

通常出荷日： 2日目
オークラ輸送機

コロコンミニホイールレールタイプ幅19 （KBL型）

評価 5.0

通常価格(税別)： -

通常出荷日： 2日目
オークラ輸送機

スチール製ローラコンベヤ径Φ57×幅90-990 （SR型）

評価 5.0

通常価格(税別)： -

通常出荷日： 11日目
オークラ輸送機

スチール製ローラコンベヤ径Φ42.7×幅90-790 （PR型）

評価 4.0

通常価格(税別)： -

通常出荷日： 5日目
