小型切替バルブ－アクチュエーターセットタイプ－
- 数量スライド割引
- 当日出荷可能
- 通常価格(税別)
- 3,030円 ～ 4,960円
- 税込価格
- 3,333円 ～ 5,456円
・エアシリンダ等の制御を様々な方法で切り替ることができます。
(i)ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
外形図・規格表

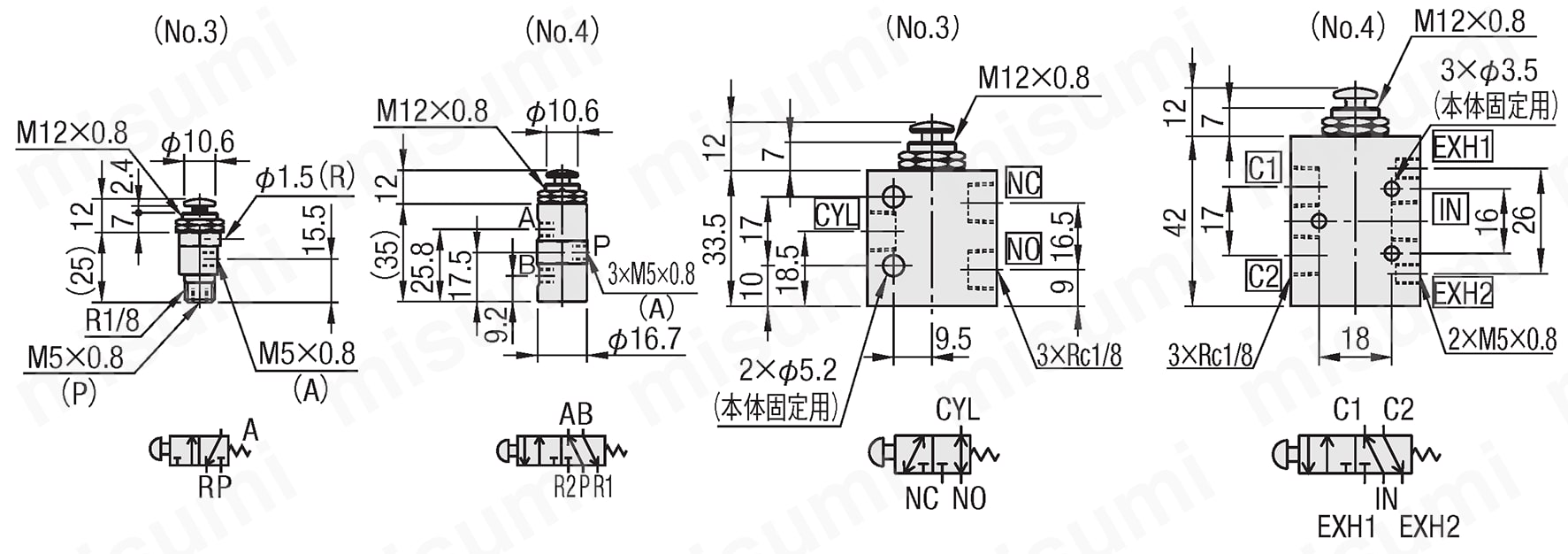

| MSHRM (M5接続タイプ) MSHBM (Rc1/8接続タイプ) | ■仕様
|
M5タイプ Rc1/8タイプ

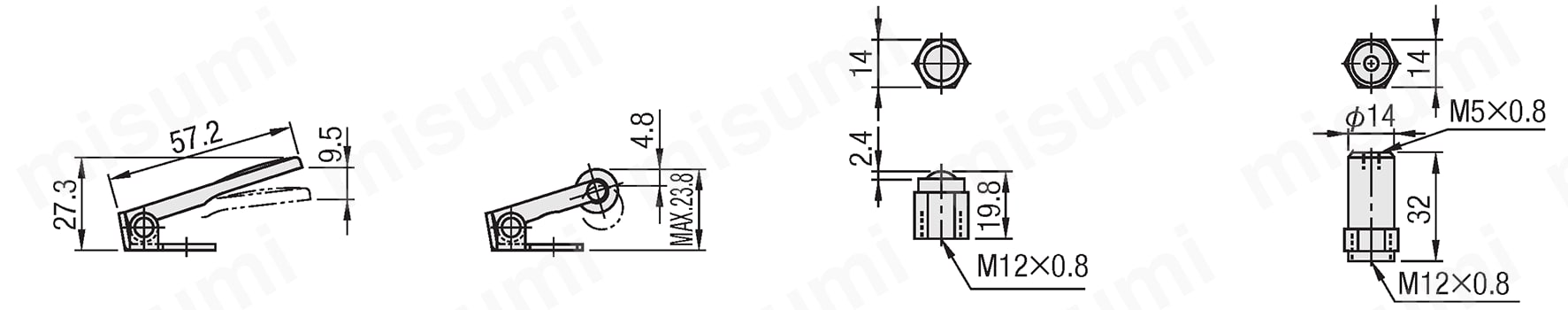

Fタイプ Rタイプ Bタイプ Aタイプ

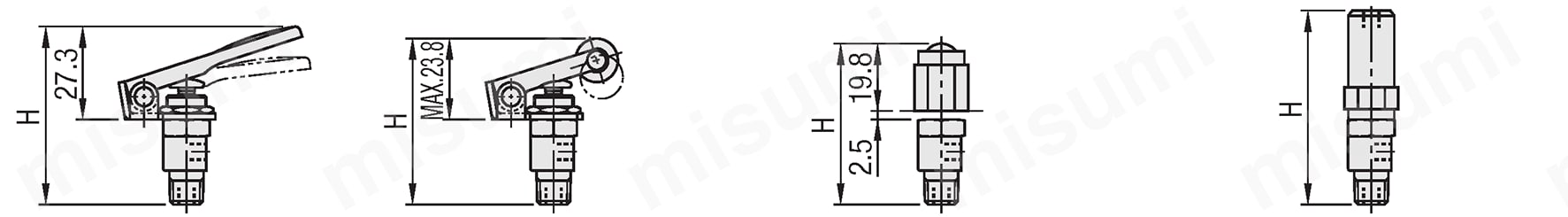

M5タイプ

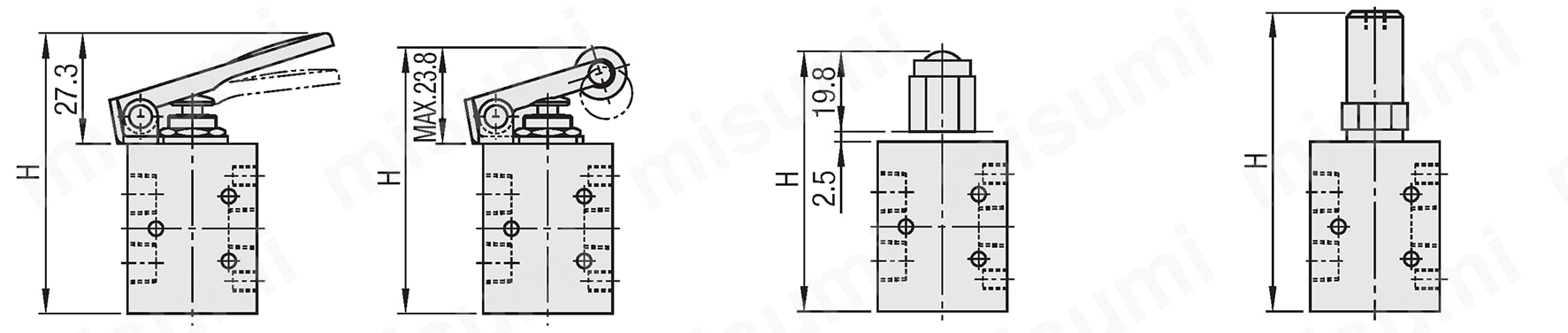

Rc1/8タイプ
[ ! ]Bタイプは、アクチュエータと基本バルブの間に2.5mm程度のクリアランスを設けてください。
[ ! ]ボタン動作は非保持型(スプリングリターン)です。
規格表
| 型式 | − | アクチュエータ |
| MSHRM4 | − | F |
| MSHBM4 | A |
| 型式 | アクチュエータ 選択 | 方向 | ポート数 | 管接続口径 | ポジション 数 | 有効断面積 (mm2) | Ｈ | ￥基準単価 | ||||||||
| Type | No. | IN・OUT | EX | Fタイプ | Rタイプ | Bタイプ | Aタイプ | Fタイプ | Rタイプ | Bタイプ | Aタイプ | |||||
| MSHRM | 3 | F(指押しタイプ) R(ローラータイプ) B(ボールタイプ) A(エアパイロットタイプ) | 3 | 3 | M5 | 1.5 | 2 | 1.8 | 52.3 | 48.8 | 47.3 | 57 | 3,030 | 3,240 | 3,090 | 3,450 |
| 4 | 4 | 5 | 1.9 | 62.2 | 58.7 | 57.2 | 67 | 3,340 | 3,550 | 3,390 | 3,760 | |||||
| MSHBM | 3 | 3 | 3 | Rc1/8 | Rc1/8 | 4.5 | 60.8 | 57.3 | 55.8 | 65.5 | 4,130 | 4,340 | 4,180 | 4,550 | ||
| 4 | 4 | 5 | M5 | 5.5 | 69.3 | 65.8 | 64.3 | 74 | 4,540 | 4,750 | 4,590 | 4,960 | ||||
型番リスト
- 表示件数:
| 型番 |
ポート数 |
切換操作 |
管接続口径(IN・OUT) |
配管口の種類 |
有効断面積(mm2) |
プランジャの種類 |
取付方法 |
アクチュエータータイプ | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
3
|
パイロット式
|
M5
|
M
|
1.8
|
-
|
[底面] 底面
|
A（エアパイロットタイプ）
| 10 | 1個 | 3,450円(
3,795円
) | 在庫品1日目 当日出荷可能 | |
3
|
プランジャ
|
M5
|
M
|
1.8
|
ボール
|
[底面] 底面
|
B（ボールタイプ）
| 10 | 1個 | 3,090円(
3,399円
) | 在庫品1日目 当日出荷可能 | |
3
|
[押ボタン] ボタンタイプ
|
M5
|
M
|
1.8
|
-
|
[底面] 底面
|
F（指押しタイプ）
| 10 | 1個 | 3,030円(
3,333円
) | 在庫品1日目 当日出荷可能 | |
3
|
プランジャ
|
M5
|
M
|
1.8
|
ローラ
|
[底面] 底面
|
R（ローラータイプ）
| 10 | 1個 | 3,240円(
3,564円
) | 在庫品1日目 当日出荷可能 | |
5
|
パイロット式
|
M5
|
M
|
1.9
|
-
|
[側面] 側面
|
A（エアパイロットタイプ）
| 10 | 1個 | 3,760円(
4,136円
) | 在庫品1日目 当日出荷可能 | |
5
|
プランジャ
|
M5
|
M
|
1.9
|
ボール
|
[側面] 側面
|
B（ボールタイプ）
| 10 | 1個 | 3,390円(
3,729円
) | 在庫品1日目 当日出荷可能 | |
5
|
[押ボタン] ボタンタイプ
|
M5
|
M
|
1.9
|
-
|
[側面] 側面
|
F（指押しタイプ）
| 10 | 1個 | 3,340円(
3,674円
) | 在庫品1日目 当日出荷可能 | |
5
|
プランジャ
|
M5
|
M
|
1.9
|
ローラ
|
[側面] 側面
|
R（ローラータイプ）
| 10 | 1個 | 3,550円(
3,905円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
・エアシリンダ等の制御を様々な方法で切り替ることができます。
(i)ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
概要・仕様
仕様・概要
| アクチュエータ | Fタイプ | Rタイプ | Bタイプ | Aタイプ | |
| 構造 |  |  |  |  | |
| 重さ | 20g | 15g | 15g | 28g | |
| 作動力 | MSHRM | 3N | 4N | 10N | 0.3MPa |
| MSHBM | 7N | 11N | 23N | 0.3MPa | |
| 特長 | 指の力で簡単に操作する 事が出来ます。 | 一方向に動く力を感知し てスイッチを切替えます。 | 360度に動く力を感知し てスイッチを切替えます。 | パイロットにかかる圧縮 空気を感知してスイッチ を切替えます。 | |

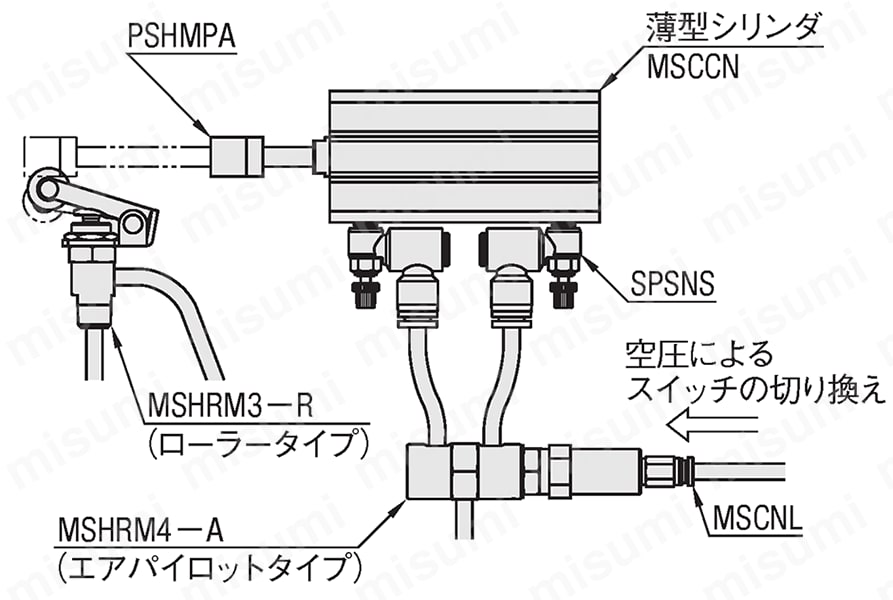

使用例
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
