手動ユニット　昇降タイプ　ハンドル方向指定

手動ユニット　昇降タイプ　ハンドル方向指定

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 5.0平均満足度5.0 この商品のレビューをみる（1件）
通常価格(税別)
 -
税込価格
 -

上下移動に適した簡易位置決め昇降ユニットです。ハンドルの向きを自由に選択可能！...

詳細情報を確認する

  • 耐荷重（範囲）(N)：
    100.1～
  • 送り方式：
    台形ねじ
  • テーブルサイズ(長さ) L(mm)：
    100
  • テーブルサイズ(幅) W(mm)：
    150
  • テーブル材質：
    A6063
  • テーブル表面処理：
    白アルマイト
  • ねじ径(mm)：
    20

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

簡易計測機

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定24件の候補があります。

Loading...

外形図・規格表

◆パラメトリック版手動ユニットのご紹介◆
組み合わせによって従来品よりお安くご購入が可能となっております。詳細はバナーをクリック↓

買ってすぐに使える手動ユニット

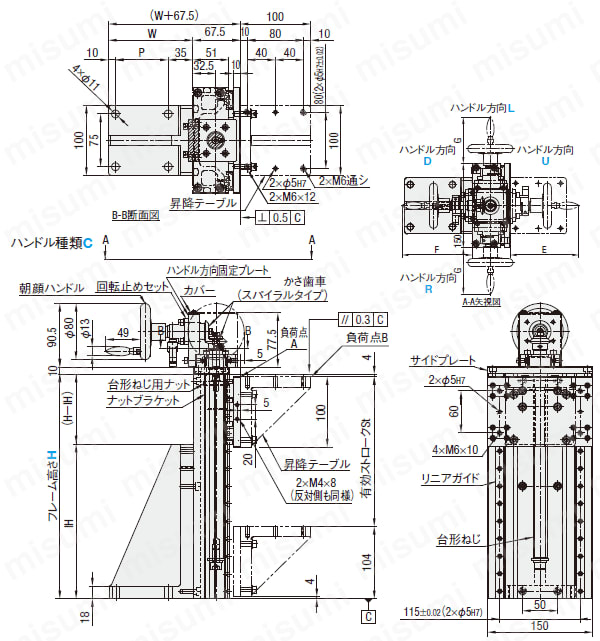

外形図

KULF
ハンドル種類A
ハンドル種類B
[ ! ]テーブルの部品共通化により昇降テーブル無を選んだ場合でも昇降テーブルを固定するM6穴が存在します。
■構成部品
部品フレ－ムテ－ブル昇降テーブルイケール台形ねじ
材質アルミ合金アルミ合金アルミ合金アルミ合金S45C
表面処理白アルマイト白アルマイト白アルマイト白アルマイト四三酸化鉄皮膜

部品台形ねじ用ナットナットブラケットサイドプレ－トかさ歯車カバー
材質黄銅アルミ合金アルミ合金S45CSUS304HL
表面処理−白アルマイト白アルマイト−−

規格表

型式−ハンドル種類−ハンドル方向−昇降テーブル−H
KULF20−A−L  −320(昇降テーブル有)
KULF20−A−U−N−320(昇降テーブル無)
型式ハンドル種類ハンドル
方向指定		昇降
テーブル
選択		フレーム
高さH(mm)		有効
ストローク
St(mm)		台形ねじ許容荷重(N)許容モーメント(N・m)ハンドル種類WPIH質量(kg)
TypeNo.ねじ径リードA点
負荷時		B点
負荷時		MaMbMcＡBCハンドル種類
EFGEFGEFGABC
KULF20Aプラハンドル
Bプラハンドル
折りたたみタイプ
C朝顔ハンドル		U
D
L
R		指定なし(有)

N(無)		17062204294270434381107109.567122124.582122124.582120751707.37.37.6
2201122208.18.18.4
3202129.29.29.5
3702629.79.710
42031215010535011.511.511.8
47036212.012.012.3
[ ! ]本製品の許容荷重とは、負荷をかけた状態で移動させる事が出来る荷重となっております。
[ ! ]記載の重量は昇降テーブル有の重量で、昇降テーブル無の場合は-0.9kgとなります。
[ ! ]クランプ、ポジションインジケータは追加できません。手動ユニット　昇降タイプ　ポジション・インジケーター付は>>こちら

関連リンク

規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。

・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。

型番リスト

表示件数:
  1. 1
型番
ハンドル種類
ハンドル方向指定
昇降テーブル
フレーム高さ [H](mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
A(プラハンドル)
D
有
170 ～ 470
10

1個

-( - )

8日目

A(プラハンドル)
D
無
170 ～ 470
10

1個

-( - )

8日目

A(プラハンドル)
L
有
170 ～ 470
10

1個

-( - )

8日目

A(プラハンドル)
L
無
170 ～ 470
10

1個

-( - )

8日目

A(プラハンドル)
R
有
170 ～ 470
10

1個

-( - )

8日目

A(プラハンドル)
R
無
170 ～ 470
10

1個

-( - )

8日目

A(プラハンドル)
U
有
170 ～ 470
10

1個

-( - )

8日目

A(プラハンドル)
U
無
170 ～ 470
10

1個

-( - )

8日目

B(プラハンドル折りたたみタイプ)
D
有
170 ～ 470
10

1個

-( - )

8日目

B(プラハンドル折りたたみタイプ)
D
無
170 ～ 470
10

1個

-( - )

8日目

B(プラハンドル折りたたみタイプ)
L
有
170 ～ 470
10

1個

-( - )

8日目

B(プラハンドル折りたたみタイプ)
L
無
170 ～ 470
10

1個

-( - )

8日目

B(プラハンドル折りたたみタイプ)
R
有
170 ～ 470
10

1個

-( - )

8日目

B(プラハンドル折りたたみタイプ)
R
無
170 ～ 470
10

1個

-( - )

8日目

B(プラハンドル折りたたみタイプ)
U
有
170 ～ 470
10

1個

-( - )

8日目

B(プラハンドル折りたたみタイプ)
U
無
170 ～ 470
10

1個

-( - )

8日目

C(朝顔ハンドル)
D
有
170 ～ 470
10

1個

-( - )

8日目

C(朝顔ハンドル)
D
無
170 ～ 470
10

1個

-( - )

8日目

C(朝顔ハンドル)
L
有
170 ～ 470
10

1個

-( - )

8日目

C(朝顔ハンドル)
L
無
170 ～ 470
10

1個

-( - )

8日目

C(朝顔ハンドル)
R
有
170 ～ 470
10

1個

-( - )

8日目

C(朝顔ハンドル)
R
無
170 ～ 470
10

1個

-( - )

8日目

C(朝顔ハンドル)
U
有
170 ～ 470
10

1個

-( - )

8日目

C(朝顔ハンドル)
U
無
170 ～ 470
10

1個

-( - )

8日目

  1. 1

Loading...

詳細情報

基本情報

上下移動に適した簡易位置決め昇降ユニットです。ハンドルの向きを自由に選択可能！新商品のご案内 (本ページ商品のリニューアル版)新商品パラメトリックユニット版手動ユニットは、
本ページ商品より性能はそのままに最大8,830円お得になった商品です。
どなたでも簡単に選定できるサイトを構築しており、完成イメージを見ながら寸法・オプションを選択するだけで選定が完結します。

■新商品はこちらお安くなった新商品　購入ページ

New!!! FAカメラ位置調整　特設ページリリースのお知らせ『実験用』から『量産機』まで、幅広い用途で役立つ商品や事例をご紹介しています。
ダウンロード可能な3D CADや部品表を使って、設計時間の短縮にお役立てください。
FAカメラ位置調整　事例・商品のご紹介ページ

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式ハンドル
種類		￥基準単価
テーブル無し(N)の場合、下記価格−3,000円となります。
TypeNo.H＝170H＝220H＝320H＝370H＝420H＝470
KULF20A81,59085,16088,73091,46097,650100,380
B82,11085,68089,36091,98098,180100,910
C83,27086,94090,51093,24099,440102,170

納期

手動ユニット　昇降タイプ　ハンドル方向指定:関連画像

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

■精度
Type平行度バックラッシ
（mm）（mm）
KULF0.150.5
[ ! ]平行度は、A面に対するB面の走り平行度です。（上図参照）
[ ! ]バックラッシは参考値であり、保証値ではありません。
■必要トルク・必要回転力
型式必要トルク
（N・m）		必要回転力
（N）
TypeNo.垂直垂直
KULF201.08541.740
[ ! ]許容荷重時に必要なトルク・回転力です。
[ ! ]回転力とは、ハンドルを回転させる力です。（下図参照）
■平行度図
■モーメント図
■回転力図
