ワンウェイクラッチ
- 数量スライド割引
- 当日出荷可能
- 通常価格(税別)
- 1,310円 ～ 2,710円
- 税込価格
- 1,441円 ～ 2,981円

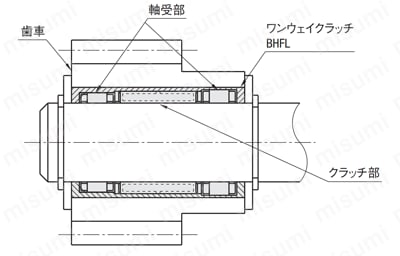

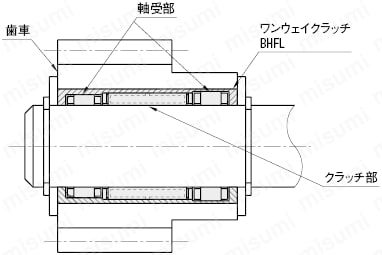

クラッチ部の両側には、ラジアル荷重負荷用軸受が組み込まれているので、単品での使...
(i)ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
外形図・規格表

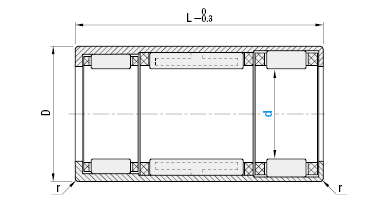

外形図
BHFL
■ワンウェイクラッチ構造
ロック時は、シャフトの
トルクがハウジングに
伝達されます。
空転時は、シャフトの
トルクはハウジングに
伝達されません。
| 軸 | ハウジング | |
| スチール | 軽金属 | |
| h5(h6) | N6(N7) | R6(R7) |
ならば、（ ）内の公差で使用可能です。
[ ! ]回転方向によりロック（トルク伝達）と空転します。取付ける向きにご注意ください。
[ M ]材質 SPCC
規格表
| 型式 |
| BHFL10 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | D | L | r (min) | 許容トルク Nm | 許容回転数 | 質量 (g) | ￥基準単価 | ||
| Type | d | 軸回転時 rpm | 外輪回転時 rpm | ||||||
| BHFL | 6 | 10 | 15 | 0.3 | 1.76 | 23000 | 13000 | 4 | 1,310 |
| 8 | 12 | 22 | 3.15 | 17000 | 12000 | 7 | 1,370 | ||
| 10 | 14 | 22 | 5.3 | 14000 | 11000 | 8 | 1,430 | ||
| 12 | 18 | 26 | 12.2 | 11000 | 8000 | 18 | 1,560 | ||
| 14 | 20 | 26 | 17.3 | 9500 | 8000 | 20 | 1,640 | ||
| 16 | 22 | 26 | 20.5 | 8500 | 7500 | 22 | 1,720 | ||
| 18 | 24 | 26 | 24.1 | 7500 | 7500 | 25 | 1,770 | ||
| 20 | 26 | 26 | 28.5 | 7000 | 6500 | 27 | 1,800 | ||
| 25 | 32 | 30 | 66 | 5500 | 5500 | 44 | 2,020 | ||
| 30 | 37 | 30 | 90 | 4500 | 4500 | 51 | 2,340 | ||
| 35 | 42 | 30 | 121 | 3900 | 3900 | 58 | 2,710 | ||
・空転時トルクは5N・mmです。
| 軸のはめあい公差表 | 穴のはめあい公差表 | |||||||||
| 基準寸法 の区分 （ｍｍ） | 軸の公差域クラス （μｍ） | 基準寸法 の区分 （ｍｍ） | 穴の公差域クラス （μｍ） | |||||||
| を超え | 以下 | h5 | h6 | を超え | 以下 | N6 | N7 | R6 | R7 | |
| 3 | 6 | 0 －5 | 0 －8 | 6 | 10 | －7 －16 | －4 －19 | －16 －25 | －13 －28 | |
| 6 | 10 | 0 －6 | 0 －9 | 10 | 18 | －9 －20 | －5 －23 | －20 －31 | －16 －34 | |
| 10 | 14 | 0 －8 | 0 －11 | 18 | 30 | －11 －24 | －7 －28 | －24 －37 | －20 －41 | |
| 14 | 18 | 30 | 50 | －12 －28 | －8 －33 | －29 －45 | －25 －50 | |||
| 18 | 24 | 0 －9 | 0 －13 | ※JISB0401より | ||||||
| 24 | 30 | |||||||||
| 30 | 40 | 0 －11 | 0 －16 | |||||||
| 40 | 50 | |||||||||
| ※JISB0401より | ||||||||||
使用例
・ラックアンドピニオンと回転クランクによる直線往復運動を組み合わせた間欠ピッチ送り機構。
ピニオンの赤矢印方向の軸回転のみワンウェイクラッチからローラーへトルクが伝達される。
ワンウェイクラッチの取り扱い
・治具を使用しハウジングへ垂直に圧入してください。［推奨はめあい］表の組み合わせをご確認ください。
・ワンウェイクラッチ本体を直接ハンマー等で叩いたり、部分的に当て板等を当てて圧入する等は破損・変形を生じる恐れがあります。
・組み合わせる軸はHV670～840（HRC換算、HRC58～64程度）の硬度を推奨いたします。
型番リスト
- 表示件数:
| 型番 |
内径(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
6
| 10 | 1個 | 1,310円(
1,441円
) | 在庫品1日目 当日出荷可能 | |
8
| 10 | 1個 | 1,370円(
1,507円
) | 在庫品1日目 当日出荷可能 | |
10
| 10 | 1個 | 1,430円(
1,573円
) | 在庫品1日目 当日出荷可能 | |
12
| 10 | 1個 | 1,560円(
1,716円
) | 在庫品1日目 当日出荷可能 | |
14
| 10 | 1個 | 1,640円(
1,804円
) | 在庫品1日目 当日出荷可能 | |
16
| 10 | 1個 | 1,720円(
1,892円
) | 在庫品1日目 当日出荷可能 | |
18
| 10 | 1個 | 1,770円(
1,947円
) | 在庫品1日目 当日出荷可能 | |
20
| 10 | 1個 | 1,800円(
1,980円
) | 在庫品1日目 当日出荷可能 | |
25
| 10 | 1個 | 2,020円(
2,222円
) | 在庫品1日目 当日出荷可能 | |
30
| 10 | 1個 | 2,340円(
2,574円
) | 在庫品1日目 当日出荷可能 | |
35
| 10 | 1個 | 2,710円(
2,981円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
クラッチ部の両側には、ラジアル荷重負荷用軸受が組み込まれているので、単品での使用が可能です。
(i)ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
技術情報
技術情報納期・価格
概要・仕様
使用例
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
ワンウェイクラッチのレビュー
高評価レビュー
手で反転できるので選定は正解だった。
