ミスミ

ミスミ

穴あけジグ

穴あけジグ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 4.3平均満足度4.3 この商品のレビューをみる（3件）
通常価格(税別)
6,443円 ～ 8,781円
税込価格
7,087円 ～ 9,659円

【特長】・アルミフレームに、穴あけ加工を行う際の、冶具です。

詳細情報を確認する

  • 材質証明書：
    対象外

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

型番

未確定4件の候補があります。

Loading...

外形図・規格表

HFSJG
穴あけジグ:関連画像
＊ HFSJG5は、この穴がありません。
本体・位置決めプレート
[ M ]材  質 SS400
[ S ]表面処理 四三酸化鉄皮膜

規格表

型式
HFSJG6
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式ABPHRD対応フレーム
(シリーズ)		構成部品￥基準単価
TypeNo.クランプレバー個数ナット個数ボルト個数位置決めプレート
HFSJG51002510107.37.15シリーズCLDM5−20−Y1HNTTSN5−51CHOB5−811枚6,166
6100301515811.16シリーズCLDM6−20−MHNTFSN6−626,699
8110402020813.18シリーズCLDM8−25−BHNTFSN8−87,977
8−451204522.522.5815.18−45シリーズCLDM8−25−SHNTFSN8−88,403

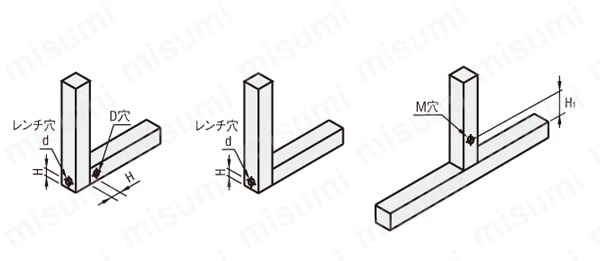

加工寸法
フレーム
シリーズ		H
mm		H1
mm		D穴
mm		M穴
mm		d
(レンチ穴)
mm
5シリーズ1010−7.17.3
6シリーズ151511.111.18
8シリーズ202013.113.1
8−45シリーズ22.52015.113.1

型番リスト

表示件数:
  1. 1
型番
フレームNo.
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
5
10

1個

6,443円( 7,087円 )

3日目

6
10

1個

7,000円( 7,700円 )

3日目

8
10

1個

8,336円( 9,170円 )

3日目

8-45
10

1個

8,781円( 9,659円 )

3日目

  1. 1

Loading...

詳細情報

基本情報

【特長】・アルミフレームに、穴あけ加工を行う際の、冶具です。

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

納期

 3 日目出荷

数量区分標準対応個別対応
小口大口
数　量1～5051～
出荷日通常お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

穴あけジグ:関連画像 D穴
（シングルジョイント） レンチ穴
（シングルジョイント） M穴
（センタージョイント）
（後入れダブルジョイント） シングルジョイント タッピングジョイント
スクリュージョイント センタージョイント

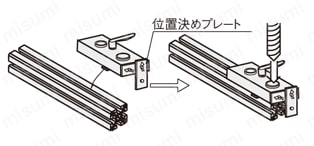

使用例

穴あけジグ:関連画像
1）穴あけジグの使用する穴の方に位置決めプレートを固定します。
2）フレーム端面と位置決めプレートを合せて穴あけジグを固定します。
3）ジグブシュに沿ってドリルで穴をあけます。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

穴あけジグ

穴あけジグ

    Tロック用下穴治具40

    Tロック用下穴治具40

      けがきスケール

      けがきスケール

        穴加工ジグS

        穴加工ジグS

          穴加工ジグSS

          穴加工ジグSS

            穴加工ジグL40

            穴加工ジグL40

              Tロック用下穴冶具25

              Tロック用下穴冶具25

                面出し用プレート

                面出し用プレート

                  面出しジグキット

                  面出しジグキット

                    ナット挿入ダイス

                    ナット挿入ダイス

                      ピン キー TE-PK

                      ピン キー TE-PK

                        Line5・6・8 ＰＣＰＬ用ローラ

                        Line5・6・8 ＰＣＰＬ用ローラ

                          Line8 Ｌレンチ TE-LK

                          Line8 Ｌレンチ TE-LK
                            メーカー ミスミ レコフレーム（ユキ技研） ＳＵＳ ＳＵＳ ＳＵＳ ＳＵＳ レコフレーム（ユキ技研） ＳＵＳ ＳＵＳ エヌアイシ・オートテック イマオコーポレーション イマオコーポレーション イマオコーポレーション
                            通常価格 6,443円～ 2,546円 4,633円 9,587円 8,788円 11,987円 1,780円 444円～ 533円～ 52,983円～ 2,346円～ 8,100円～ 720円
                            通常出荷日 3日目   在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 3日目～   3日目   18日目
                            材質証明書 対象外 - - - - - - - - - - - -

                            穴あけジグのレビュー

                            評価 4.3 平均満足度：4.3 3件のレビュー
                            1. 星５
                              67%
                            2. 星４
                              0%
                            3. 星３
                              33%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            座グリと下穴加工
                            評価 3.0満足度：3.02019/11/05
                            付属のブッシュ内径がなぜこの径設定なのかわかりません。
                            既設のブッシュを取り外して六角穴付ボルトの座グリ径と
                            下穴用のブッシュに変更して使用しております。
                            端面用のストッパーがありますが、エンドキャップを使用する場合用の
                            ストッパーも付属していると良いと感じました。
                            アルミフレームの任意位置に加工をする場合は、この治具でケガキ線が
                            見えなくなってしまうためワイヤーカットでケガキ線が見えるように
                            V溝を設けました。

                            もっと読む 閉じる

                            8人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            後入れﾅｯﾄ
                            評価 5.0満足度：5.02023/05/29
                            基本的には後入れナットを使用しますが
                            特殊な穴あけが必要なんで購入しました。
                            使い方も慣れれば問題なく使えています。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            アルミフレームへの孔開け
                            評価 5.0満足度：5.02023/04/16
                            φ8とφ11.1の孔を多数開けるために購入しました。
                            ちょっと高いかな～と悩みましたが、使いやすくて買って良かったです。
                            アルミフレーム端面から15mm以外の箇所に孔開けするためには、孔開け位置から15mmと85mmの箇所にケガキする必要があります。事前準備をしっかり行っておけばとても楽です。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。
