樹脂トリム

樹脂トリム

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 4.7平均満足度4.7 この商品のレビューをみる（4件）
通常価格(税別)
 -
税込価格
 -

透明感のある樹脂トリムは塗装された板金やステンレスなどの金属面とも色がなじみま...

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定4件の候補があります。

Loading...

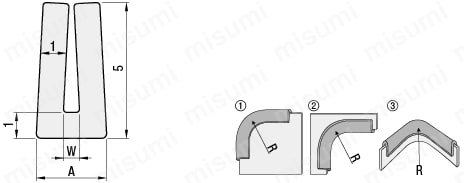

外形図・規格表

■曲げ方向

Type[ M ]材質
PTRTNナイロン6

規格表

型式−L
PTRTN1−200
型式L
指定1mm単位		AW最小曲半径mm対応可能板厚
TypeNo.曲げ方向①曲げ方向②曲げ方向③
PTRTN110〜20003.31.3R150R300R2001.0〜1.1
23.71.71.2〜1.5
34.42.41.6〜2.2
45.33.32.3〜3.2

型番リスト

表示件数:
  1. 1
型番
No.
幅 W(mm)
L(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
1
1.3
10 ～ 2000
10

1個

-( - )

3日目

2
1.7
10 ～ 2000
10

1個

-( - )

3日目

3
2.4
10 ～ 2000
10

1個

-( - )

3日目

4
3.3
10 ～ 2000
10

1個

-( - )

3日目

  1. 1

Loading...

詳細情報

基本情報

透明感のある樹脂トリムは塗装された板金やステンレスなどの金属面とも色がなじみます。

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価
L指定1mm単位
TypeT選択10～200201～400401～600601～800801～10001001～12001201～14001401～16001601～18001801～2000
PTRTN1347378399441483641693746798851
2368410494515536725777830882935
3378431483546567777830882935987
43894625576206939249771,0291,0821,134
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数　量1〜1011〜1516～
値引率基準単価5％お見積り
[ ! ]表示数量超えはWOSにてご確認ください。
 3 日目出荷
    ご注文締切
急

ストークA

翌日出荷300円/1本PM 6:00迄>>こちら
[ ! ]3本以上で１明細行当たり一律810円
出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

樹脂トリム

樹脂トリム

    トリムコンパクト 角型・Ｕ型

    トリムコンパクト 角型・Ｕ型

      トリム

      トリム

        エッジプロテクター（PVC製）

        エッジプロテクター（PVC製）

          トリム（ファインサンド）

          トリム（ファインサンド）

            トリムコーナー

            トリムコーナー

              トリム 板厚1.6mm用（対応板厚0.8～2.4mm）

              トリム 板厚1.6mm用（対応板厚0.8～2.4mm）
                メーカー ミスミ ミスミ ミスミ エスコ エスコ ミスミ 岩田製作所
                通常価格 - - - 2,280円～ 8,500円 650円～ 2,695円～
                通常出荷日 3日目   3日目   在庫品1日目～   当日出荷可能 2日目   当日出荷可能 1日目～   当日出荷可能 在庫品1日目   当日出荷可能 3日目～
                種類 トリム トリム トリム トリム トリム トリム トリム
                トリム種類 標準タイプ 標準タイプ 標準タイプ 標準タイプ 標準タイプ コーナータイプ 標準タイプ
                本体材質 ナイロン6 - - - - 熱可塑性エラストマー(TPE) -

                樹脂トリムのレビュー

                評価 4.7 平均満足度：4.7 4件のレビュー
                1. 星５
                  75%
                2. 星４
                  25%
                3. 星３
                  0%
                4. 星２
                  0%
                5. 星１
                  0%

                高評価レビュー

                トリム
                評価 4.0満足度：4.02021/02/02
                コンパクトなトリムを探していました。少し硬いけれど充分使えるもので満足です。

                もっと読む 閉じる

                1人が参考にしています。

                このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                トリム
                評価 4.0満足度：4.02021/02/02
                コンパクトなトリムを探していました。少し硬いけれど充分使えるもので満足です。

                もっと読む 閉じる

                1人が参考にしています。

                このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                板金製品の安全対策として
                評価 5.0満足度：5.02023/11/17
                素手で取り扱うことのある板金製機械部品の安全対策として使用しています。板金の端面に挟み込むだけで手を切る心配が無くなります。曲面に取りつける事も可能です。使いやすいです。

                もっと読む 閉じる

                0人が参考にしています。

                このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                板金エッジの配線保護用
                評価 5.0満足度：5.02022/09/02
                板金穴取付けして配線の保護に使用しました。
                透明タイプを選びましたが美観を損ねないので良いです。

                もっと読む 閉じる

                0人が参考にしています。

                このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                外販専用機付帯部品として使用
                評価 5.0満足度：5.02020/04/08
                当社は得意先様の要件を満たすワンオフの専用機開発をするために種々のメカニカル部品を都度、選定利用していますが、型番：PTRTN2のように初期導入時から性能、使い勝手共に過不及無い満足感を得られた商品に関しては、以後の類似用途に優先的に採用しています。安全対策として角部を含む端部各所に利用するにあたり、柔軟性に富み、アール形状にも容易に実装可能な点や、外観を損なわない透明感のある樹脂トリムに重宝しています。ミスミ利用にあたっても、サイトの簡便性（他の多くの商社と違い、見積もり不要でWEB完結できる入手性の良さ）が良好であることから平素より常用しています。

                もっと読む 閉じる

                0人が参考にしています。

                このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                4件全て見る
