ダイヤル調整バルブ
- 納期短縮
- 当日出荷可能
- 通常価格(税別)
- 8,760円 ～ 9,510円
- 税込価格
- 9,636円 ～ 10,461円
【特長】・メモリつきで調整できるバルブです。・左右の流量を調整します。
-
- 環境対応：
- RoHS対応（10物質）
-
- 特性・用途：
- 耐食性・耐薬品
-
- 種類：
- スロットルバルブ
-
- 本体形状：
- ユニオン
-
- 制御タイプ：
- メーターイン・メーターアウト
-
- 接続部の種類：
- 両側ワンタッチ継手
-
- 本体材質：
- ポリブチレンテレフタレート
-
- ねじ部材質：
- 黄銅
-
- ツマミの種類：
- 目盛付ダイヤル
-
- ロックナットの種類：
- スライドロックレバー
-
- 使用温度範囲(℃)：
- 5::60
-
- 使用圧力範囲(MPa)：
- ::0.7
-
- シール材質：
- 水素ニトリルゴム
-
- 使用流体：
- 空気/N2ガス/低真空
(i)ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

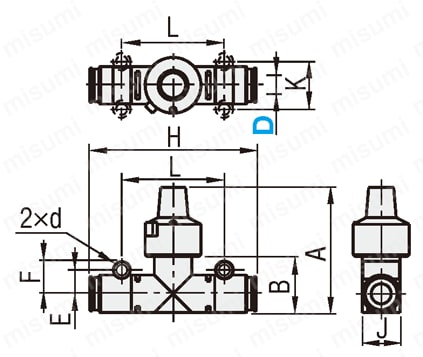

外形図・規格表
| NBDY | ■仕様 | ||
 | 使用流体 | 空気/N2ガス/低真空 | |
| 使用温度範囲 | 5～60℃（但し、凍結なきこと） | ||
| 最高使用圧力 | 0.7MPa | ||
| 負圧 | −100kPa | ||
| 保証耐圧力 | 1.5MPa | ||
規格表
| 型式 |
| NBDY8 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | A | B | E | F | H | d | J | K | L | ￥基準単価 | ￥スライド単価 | |
| Type | D | 1〜4コ | 5〜10 | |||||||||
| NBDY | 4 | 45.5 | 17 | 8.1 | 11.6 | 55 | 4.3 | 12 | 16.2 | 30.8 | 8,260 | 7,410 |
| 6 | 45.5 | 17 | 8.1 | 11.6 | 49.5 | 12 | 16.2 | 30.8 | 8,260 | 7,410 | ||
| 8 | 50 | 22.5 | 9.5 | 13.1 | 66.5 | 15 | 19 | 41 | 8,540 | 7,740 | ||
| 10 | 58 | 29 | 11.5 | 15.1 | 75 | 20 | 23 | 47 | 8,970 | 8,040 | ||
| 12 | 58 | 29 | 11.5 | 15.1 | 79 | 20 | 23 | 47 | 8,800 | 8,110 | ||
型番リスト
Loading...
詳細情報
基本情報
【特長】・メモリつきで調整できるバルブです。・左右の流量を調整します。
(i)ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
概要・仕様
仕様・概要

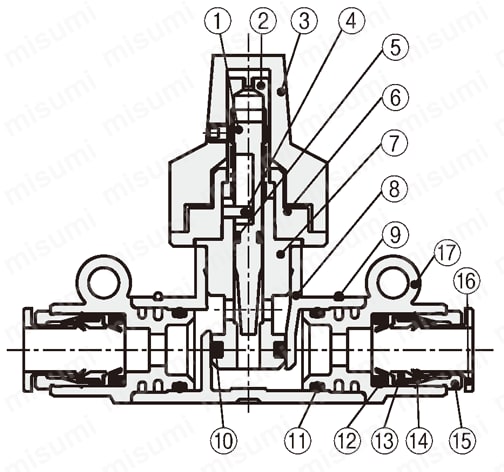

| ■構造図 | No. | 部品名 | [ M ]材質 | ||
 | ① | ニードル | 黄銅 | ||
| ② | 回転軸 | 黄銅 | |||
| ③ | ダイヤル | アルミ合金、ポリアミド他 | |||
| ④ | 平行ピン | ステンレス鋼 | |||
| ⑤ | Oリング | フッ素ゴム | |||
| ⑥ | ガイドブッシュ | 黄銅 | |||
| ⑦ | チェック金具 | 黄銅 | |||
| ⑧ | ボディ | ポリブチレンテレフタレート | |||
| ⑨ | ストッパリング | ステンレス鋼 | |||
| ⑩ | Oリング | 水素化ニトリルゴム | |||
| ⑪ | Oリング | 水素化ニトリルゴム | |||
| ⑫ | パッキン | 水素化ニトリルゴム | |||
| ⑬ | ホルダー | 黄銅 | |||
| ⑭ | チャック | ステンレス鋼 | |||
| ⑮ | アウターリング | 黄銅 | |||
| ⑯ | プッシュリング | ポリブチレンテレフタレート | |||
| ⑰ | ジョイントケース | ポリブチレンテレフタレート | |||
| [ ! ]黄銅部分は全て無電解ニッケルメッキ付となります。 | |||||
・ニードル回転数に比例したリニアな流量特性です。
・ダイヤル表示のため、流量の数値管理が容易です。
・取付部分は360度回転し、取付が自在です。
・スライド式ロックレバーで簡易にロックできます。
■注意事項
・本商品は、左右どちらかの方向も流量を調整するスロットルバルブとなります。
・漏れがゼロを必要とするストップ弁としては使用できません。
・流量調整後はスライド式ロックレバーにてダイヤルを固定してください。
・取付穴へのボルト締付は0.8N・m以下で行ってください。

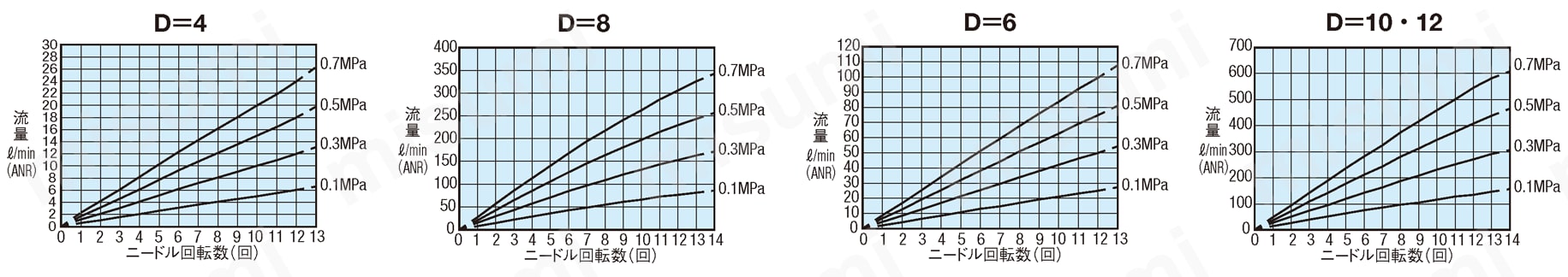

■流量特性＜NBDY＞
使用例
 |  | |

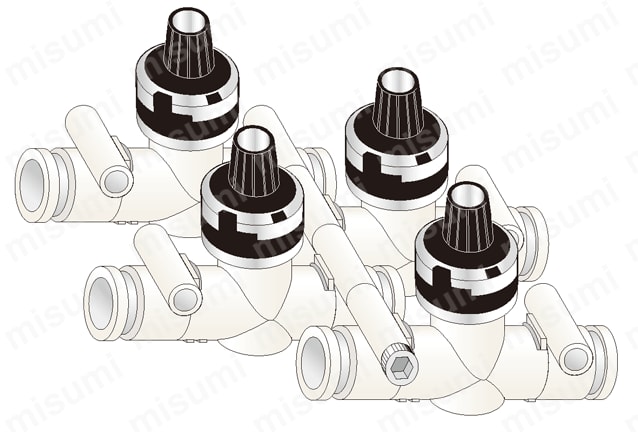

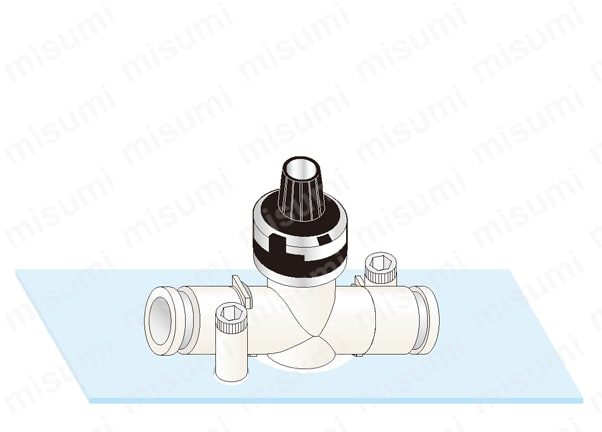

| ●マニホールド例 | ●底面取付例 |
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
