【高精度】Ｚ軸　アリ溝　送りねじ式（リード４．２ｍｍ）　長方形　薄型

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.1-2150

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): 25,020円～ 31,780円

税込価格: 27,522円～ 34,958円

リード4.2mmでスムースに送れる送りねじタイプのZ軸薄型です。お客様からよく...

詳細情報を確認する

ステージ面：

垂直
送り方式：

送りねじ
移動ガイド：

アリ溝
耐荷重（範囲）(N)：

5.1～30.0
テーブル幅（範囲）(mm)：

26～40
テーブル材質：

アルミ合金
テーブルサイズ(幅) W(mm)：

40
耐荷重(N)：

14.7
透過穴(テーブルセンタ穴)：

なし
テーブル真直度(μm)：

30
送りツマミ位置：

センタ
クランプ：

標準
勝手違い：

標準
テーブル表面処理：

黒アルマイト
送り方式（送りねじ種類）：

つまみ操作
送り方式（バーニア目盛付）：

バーニア目盛付
送り方式（送りピッチ）(mm)：

4.2

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定2件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

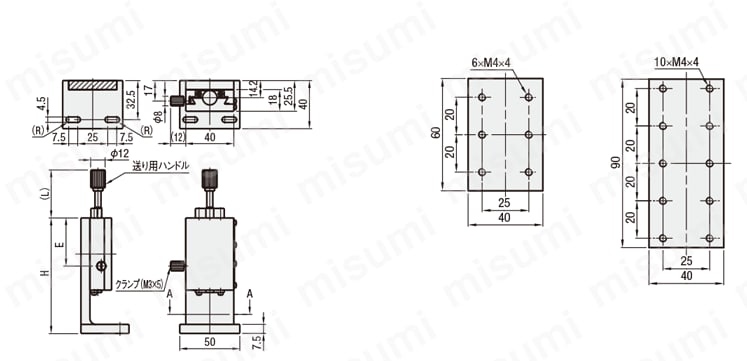

ZSLC60・90

A－A断面図

●上面取付穴寸法

No.60

No.90

[！]詳細寸法はCADデータでご確認ください。

[ M ]材質アルミ合金
[ S ]表面処理黒アルマイト

規格表

型式

ZSLC90

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		ステージ面 (mm)	移動量 (mm)	ハンドル1回転移動量(mm)	H	(L)	E	耐荷重(N)	移動精度(μm)	自重 (kg)	付属品(2本)	￥基準単価
Type	No.								真直度		Type M−L
ZSLC	60	60×40	±21	4.2	96	40	40	14.7	30	0.27	CBST4−12	23,380
	90	90×40	±35		140	60	55			0.35		29,700

[ ! ]最小読取（バーニア目盛）：0.1mm/目盛
[ ! ]延長カバーHDEXT12（別売）：φ12の送りねじのハンドルを延長することができます。こちら
[ ! ]アジャスタブルプレートXPLT：取付穴のあわないステージを重ねる際にご利用ください。こちら

追加工

型式	−	（R）
ZSLC60	−	R

Alteration	Spec.	Code	￥/1Code
クランプ位置変更（左右勝手違い）		R	無料

[！]詳細寸法はCADデータでご確認ください。

型番リスト

表示件数:

型番	移動量（範囲）(mm)	テーブル長さ（範囲）(mm)	テーブルサイズ(長さ) L(mm)	移動量(Z距離)(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

ZSLC60	±10.1～30.0	41～60	60	±21	10	1個	25,020円( 27,522円 )	5日目
ZSLC90	±30.1～	61～90	90	±35	10	1個	31,780円( 34,958円 )	5日目

基本情報

リード4.2mmでスムースに送れる送りねじタイプのZ軸薄型です。

お客様からよくいただくお問い合わせをまとめました。カタログに載せきれない情報なども多数掲載しています。
選定の際に気になることがございましたらこちらも併せてご確認ください。
＞特設サイト「よくあるご質問」New!!! FAカメラ位置調整　特設ページリリースのお知らせ『実験用』から『量産機』まで、幅広い用途で役立つ商品や事例をご紹介しています。
ダウンロード可能な3D CADや部品表を使って、設計時間の短縮にお役立てください。

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		ステージ面 (mm)	移動量 (mm)	ハンドル1回転移動量(mm)	H	(L)	E	耐荷重(N)	移動精度(μm)	自重 (kg)	付属品(2本)	￥基準単価
Type	No.								真直度		Type M−L
ZSLC	60	60×40	±21	4.2	96	40	40	14.7	30	0.27	CBST4−12	23,380
	90	90×40	±35		140	60	55			0.35		29,700

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応		個別対応
数量区分	小口		大口
数　量	1～4	5～10	11～
値引率	基準単価	5%	10%
出荷日	通常		お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

出荷日については、こちらをご覧ください。

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
