【エコノミーシリーズ】 RoHS対応 Ｘ軸 アリ溝 ラック＆ピニオン式 長方形 薄型

【エコノミーシリーズ】 RoHS対応 Ｘ軸 アリ溝 ラック＆ピニオン式 長方形 薄型

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
12,210円 ～ 16,060円
税込価格
13,431円 ～ 17,666円

厚み26mmの薄型ラック&ピニオン式X軸ステージです。＜手動ステージ総合情報ペ...

詳細情報を確認する

  • 種類：
    本体
  • 送り方式：
    ラック&ピニオン
  • 移動ガイド：
    アリ溝
  • 耐荷重（範囲）(N)：
    5.1～30.0
  • テーブル幅（範囲）(mm)：
    26～40
  • 高さ（範囲）(mm)：
    25.1～30.0
  • テーブル材質：
    アルミ合金
  • テーブルサイズ(厚み) H(mm)：
    26
  • 種類詳細：
    X軸
  • テーブル真直度(μm)：
    50
  • 送りツマミ位置：
    サイド
  • クランプ：
    標準
  • 勝手違い：
    標準
  • 透過穴(テーブルセンタ穴)：
    なし
  • テーブル表面処理：
    黒アルマイト
  • 送り方式（ラック＆ピニオン種類）：
    標準
  • 送り方式（バーニア目盛付）：
    バーニア目盛付

(i)ご注意

  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

認識カメラ角度調整

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定3件の候補があります。

Loading...

外形図・規格表

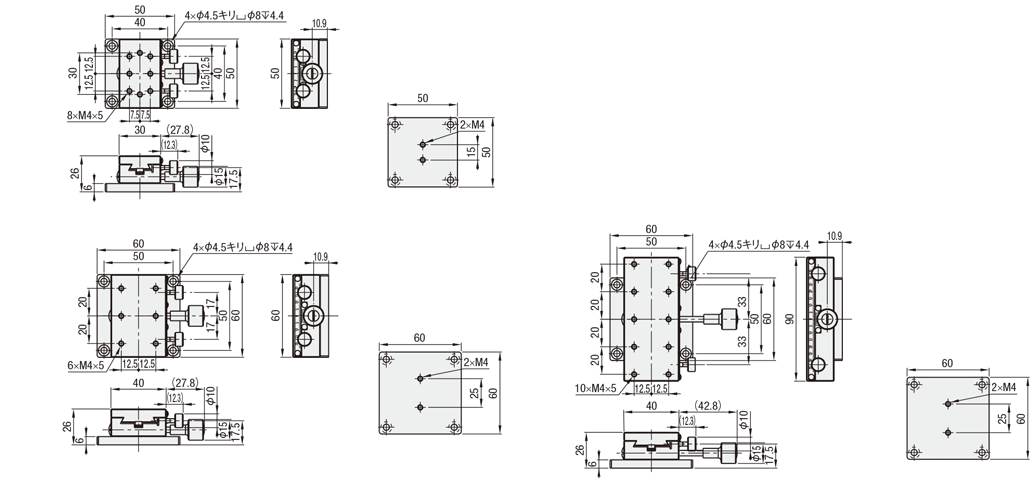

外形図
XDTSC50下面プレート(裏ヨリ) XDTSC60下面プレート(裏ヨリ) XDTSC90下面プレート(裏ヨリ) 【C-VALUE】【標準】Ｘ軸　アリ溝　ラック＆ピニオン式　長方形　薄型:関連画像
[ ! ]詳細寸法はCADデータをご確認ください。
[ ! ]下面プレートを外して使用する際には、取付ベースプレートと送りハンドルの干渉にご注意ください。
[ M ] 材質アルミ合金
[ S ] 表面処理黒アルマイト
規格表
型式
XDTSC60
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式ステージ面(mm)移動量(mm)ハンドル1回転移動量(mm)耐荷重(N)最大保持力(N)
(参考)		移動精度自重(kg)¥基準単価
TypeNo.水平垂直真直度
XDTSC5050×30±1516.719.69.81050μm0.1712,210
6060×40±2029.414.7200.2114,300
9090×40±35400.2816,060
[ ! ]最大保持力（参考）は、締付トルクのバラつきに応じて変化するため、十分な安全率をもってご設計ください。[ ! ]最小読取（バーニア目盛）：0.1mm/目盛
[ ! ]ハンドルカバーHDCVR15（別売）：アリ溝式のφ15のハンドルに取り付けるだけで、ハンドル径を大きくすることができます。詳細はこちら
製品比較情報
■当社類似品とエコノミーシリーズの比較
当社類似品　XSP50エコノミーシリーズ　XDTSC50
材質アルミ合金アルミ合金
表面処理黒アルマイト黒アルマイト
移動量(mm)±16±15
ハンドル1回転 移動量(mm)1816.7
耐荷重(N)水平29.419.6
垂直14.79.8
移動精度真直度(μm)3050
自重(㎏)0.130.17
RoHS10対応対応
※商品によって各スペックが異なりますので、詳細は規格表にてご確認ください

型番リスト

表示件数:
  1. 1
型番
移動量（範囲選択）(mm)
テーブル長さ（範囲）(mm)
テーブルサイズ(長さ) L(mm)
テーブルサイズ(幅) W(mm)
耐荷重(N)
移動量(X距離)(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
±10.1～30.0
41～60
50
30
19.6
±15
10

1個

12,210円( 13,431円 )

在庫品1日目

当日出荷可能

±10.1～30.0
41～60
60
40
29.4
±20
10

1個

14,300円( 15,730円 )

在庫品1日目

当日出荷可能

±30.1～
61～90
90
40
29.4
±35
10

1個

16,060円( 17,666円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

厚み26mmの薄型ラック&ピニオン式X軸ステージです。

＜手動ステージ総合情報ページ＞
手動ステージの専用ページをご用意しました。よくあるご質問も含めカタログに載せきれない情報なども多数掲載しています。
選定の際に気になることがございましたらこちらも併せてご確認ください。
https://jp.misumi-ec.com/special/xy_stages/FAカメラ位置調整　特設ページリリースのお知らせ『実験用』から『量産機』まで、幅広い用途で役立つ商品や事例をご紹介しています。
ダウンロード可能な3D CADや部品表を使って、設計時間の短縮にお役立てください。
FAカメラ位置調整　事例・商品のご紹介ページ




ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

(i)ご注意

  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格

価格表

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式ステージ面(mm)移動量(mm)ハンドル1回転移動量(mm)耐荷重(N)最大保持力(N)
(参考)		移動精度自重(kg)¥基準単価
TypeNo.水平垂直真直度
XDTSC5050×30±1516.719.69.81050μm0.1712,210
6060×40±2029.414.7200.2114,300
9090×40±35400.2816,060

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
