６シリーズ（溝幅８ｍｍ）－１列溝用－　押出極厚型ブラケット（直角加工タイプ）

６シリーズ（溝幅８ｍｍ）－１列溝用－　押出極厚型ブラケット（直角加工タイプ）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 当日出荷可能
評価 4.6平均満足度4.6 この商品のレビューをみる（3件）
通常価格(税別)
578円 ～ 806円
税込価格
636円 ～ 887円

HBKTS6とボルトの本数が同じで、より強固に接続可能です。

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

長尺ワークハンドプレス

【ディージット】
探しまわる購買は
もうおしまい

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

型番

未確定16件の候補があります。

Loading...

外形図・規格表


HBKUS6
直角度K：0.06

直角加工タイプは、ブラケット底面に
アルミフレームの溝にはまる突起があります。

６シリーズ（溝幅８ｍｍ）－１列溝用－　押出極厚型ブラケット（直角加工タイプ）:関連画像
[ ! ]ボルトとナットもセットで購入可能です。下記追加工をご覧ください。
[ M ]材質：A6N01SS−T5　[ S ]表面処理：アルマイト処理


規格表

型式
HBKUS6
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式質量
(g)		適合ボルト・Tナット許容荷重
(N)		￥基準単価￥スライド単価
Typeボルト個数Tナット個数1〜99コ100〜200
HBKUS6101CBM6−202HNTT6−621176553526


追加工

型式−(C・SET・SST・SEU・SSU・SEP・SSP・SEC)
HBKUS6−SET
HBKUS6−C−SET
AlterationsCodeSpec.適用ブラケット￥/1Code
カバー取付け
穴追加工		Cブラケットに、カバー取付け用
のタップ加工をします。
(両面M5)
(取付け用ネジこちら HCBM)
６シリーズ（溝幅８ｍｍ）－１列溝用－　押出厚型ブラケット:関連画像		HBKTS632
NBLTS6
HBLTS6
HBLTS6－5
CHBLTS653
HBKUS632
AlterationsCodeSpec.適用ブラケット￥/1Code
適用ボルト
ナットをセット		SET
SST
(ステンレス)
SEU
(先入れ
バネナット)
SSU
(先入れ
バネナット
ステンレス)
SEP
(後入れ
バネナット)
SSP
(後入れ
バネナット
ステンレス)
SEC
(座金組込
ボルト・ナット)		ブラケットをフレームに取付ける適用ボルト・
ナットをセットにします。
(ブラケット価格に加算します)
(例)HBKUS6指定時
 ボルトナット
Code型式個数型式個数
SETCBM6－202HNTT6－62
SSTSCB6－20HNTTSN6－6
SEUCBM6－20HNTU6－6
SSUSCB6－20SHNTU6－6
SEPCBM6－20HNTP6－6
SSPSCB6－20SHNTP6－6
SECHCBST6－25HNTT6－6
−SETSSTSEUSSUSEPSSPSEC
HBKTST694102121194121145155
HBKTS6
NBLTS6
HBLTS6
HBLTS6－5−
HBLTSB6119−147−147−
CHBLTS694102121194121145155
HBKUS69696124187124138147
[ ! ]黒アルマイトのボルトはこちらのHCBMTB（三価クロメート黒）になります。
[ ! ]黒アルマイトブラケット以外で－SET,－SEU,－SEP指定時は、付属ボルトがRoHS非対応となります。
[ ! ]セットの組合せは下記「適応ボルト・ナットセット詳細」をご覧ください。

■カバー取付け用穴加工（ーC）

両面M5のタップ穴を追加できます。
追加工型式例：HBKUS6-C

■適応ボルト・ナットセット詳細

追加工型式ボルトナット
型式材質タイプ型式材質ストッパ
SETCBM6-20鉄先入れHNTT6-6鉄無し
SSTSCB6-20ステンレス先入れHNTTSN6-6ステンレス無し
SEUCBM6-20鉄先入れHNTU6-6鉄有り
SSUSCB6-20ステンレス先入れSHNTU6-6ステンレス有り
SEPCBM6-20鉄後入れHNTP6-6鉄有り
SSPSCB6-20ステンレス後入れSHNTP6-6ステンレス有り
SECHCBST6-25鉄（座金付き）先入れHNTT6-6鉄無し

商品特長

本商品は押出型ブラケットの底面にフレーム溝にはめ込む突起が付いた直角加工タイプです。
突起は締結作業時に回り止めとなるため作業性に優れます。
極厚型のため、より強固に接続可能です。

本商品は直角度を保証しています。
HBKUS6：直角度0.06
直角度0.03の商品は 押出厚型ブラケット（直角加工タイプ）の商品になります。

類似商品

■6シリーズ（溝幅8mm）-1列溝用-押出型ブラケット

商品名極厚型
ブラケット		厚型ブラケット厚型ブラケット/
トライアングル
ブラケット		偏芯ブラケット不等辺
ブラケット		異種サイズ
フレーム接続
ブラケット		薄型ブラケット
製品写真

6シリーズ（溝幅8mm）-1列溝用- 押出極厚型ブラケット（直角加工タイプ） 関連画像1_類似商品

6シリーズ（溝幅8mm）-1列溝用- 押出極厚型ブラケット（直角加工タイプ） 関連画像2_類似商品

6シリーズ（溝幅8mm）-1列溝用- 押出極厚型ブラケット（直角加工タイプ） 関連画像3_類似商品

6シリーズ（溝幅8mm）-1列溝用- 押出極厚型ブラケット（直角加工タイプ） 関連画像4_類似商品

6シリーズ（溝幅8mm）-1列溝用- 押出極厚型ブラケット（直角加工タイプ） 関連画像5_類似商品

6シリーズ（溝幅8mm）-1列溝用- 押出極厚型ブラケット（直角加工タイプ） 関連画像6_類似商品

6シリーズ（溝幅8mm）-1列溝用- 押出極厚型ブラケット（直角加工タイプ） 関連画像7_類似商品

特長厚型ブラケットとボルトの本数が同じでより強固に接続できます。アルミフレームと同じ材質でアルマイト処理を施したタイプです。フレームとの外観を統一したい際に有効です。1面に取付穴が2個のタイプです。4本のボルトを使用するためフレームをより強固に接続可能です。穴位置が偏芯しており、側面にプレートを付ける際、3mm/5mm厚のプレートをフレーム面と合わせて取付可能です。縦・横の長さが不等辺のタイプです。狭い場所への取り付けが可能です。取付穴が互い違いのタイプです。20角と30角、40角・45角と30角のフレームを接続可能なタイプがあります。クロス接続の際にフレームからはみ出ないブラケットです。狭いスペースで利用可能です。
許容荷重11761176176411761470-980/1568/2352
代表型式HBLUS6HBLTS6HBLTSW6（厚型）HBLTH6HBLTF6HBLTS6-5LHBLSS6
本商品
（直角加工タイプ）		HBKTST6
（直角加工タイプ）		HBLDSWT6
（トライアングル）		HBLTS8-6LHBLSP6
（突起付き）

■押出型ブラケットと突起付きブラケットの違い

【本商品】押出型ブラケット

6シリーズ（溝幅8mm）-1列溝用- 押出極厚型ブラケット（直角加工タイプ） 関連画像1_ブラケットの違い

・押出型ブラケットの材質A6N01SS-T5で、アルミ押出しで作成しています。表面にアルマイト処理を施しております。
・フレームと外観を統一したい際に有効です。埃のたまりにくい構造です。
・突起付きブラケットより強度がでるため、強度を必要とする箇所に最適です。
突起付きブラケット

6シリーズ（溝幅8mm）-1列溝用- 押出極厚型ブラケット（直角加工タイプ） 関連画像2_ブラケットの違い

・突起付ブラケットは材質ADC12を型で作成したブラケットです。基本アルマイト処理なく同サイズの押出型ブラケットに比べ安価です。
・突起は締結作業時の回り止めとなるため、作業性に優れます。
・付加機能をつけたさまざまな種類のブラケットがあります。

技術情報

■ブラケット許容荷重の考え方


６シリーズ（溝幅８ｍｍ）－１列溝用－　押出極厚型ブラケット（直角加工タイプ） 関連画像1_技術情報
左図のようにフレームを2本立て、その間にフレームを渡し、その下に2個ブラケットをとりつけた時の1個あたりの許容荷重を表しております。
ここでいう許容荷重は、ブラケットの全ての取付穴をボルトで固定して荷重をかけた際、ブラケットがその位置を保持できる（破断/すべりが発生しない）荷重を表しております。

関連商品

■6シリーズ（溝幅8mm）

商品名アルミフレームブラインドジョイントフレームキャップ溝カバーナット
写真

6シリーズ（溝幅8mm）-1列溝用- 押出極厚型ブラケット（直角加工タイプ） 関連画像1_関連商品

6シリーズ（溝幅8mm）-1列溝用- 押出極厚型ブラケット（直角加工タイプ） 関連画像2_関連商品

6シリーズ（溝幅8mm）-1列溝用- 押出極厚型ブラケット（直角加工タイプ） 関連画像3_関連商品

6シリーズ（溝幅8mm）-1列溝用- 押出極厚型ブラケット（直角加工タイプ） 関連画像4_関連商品

6シリーズ（溝幅8mm）-1列溝用- 押出極厚型ブラケット（直角加工タイプ） 関連画像5_関連商品

カタログページ6シリーズカタログ6シリーズカタログ6シリーズカタログ6シリーズカタログ6シリーズカタログ
商品ページこちらこちらこちらこちらこちら
総合情報ページ詳細ページ詳細ページ詳細ページ詳細ページ詳細ページ

アルミフレーム 総合情報ページ

取手 / 蝶番 / 錠

キャスタ / アジャスタ / アンカー

アルミフレームユニット

他アクセサリ

関連リンク

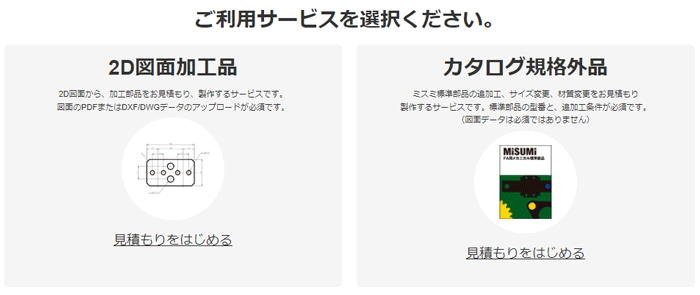

■規格外品サービスのご案内
・カタログ掲載以外のサイズ変更・軸穴追加工・材質変更など、規格外品サービスより特注お見積り承ります。
【図面品、ミスミFAカタログ規格外品の特注見積もり】
  https://meviy.misumi-ec.com/fa/2d/
 ※回答までに土日・祝日含まず2～7日営業日をいただいております。
 製作可否からのお見積りになりますので、予めご了承いただければ幸いです。
