ボールバルブ　フランジボールバルブ

ボールバルブ　フランジボールバルブ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • ボールバルブ　フランジボールバルブ
  • 数量スライド割引
  • 価格改定
  • 一部当日出荷可能
評価 4.0平均満足度4.0 この商品のレビューをみる（1件）
通常価格(税別)
8,090円 ～ 22,660円
税込価格
8,899円 ～ 24,926円

フルポート構造のフランジバルブです。【本体形状】ストレート【本体材質】SCS1...

詳細情報を確認する

(i)ご注意

  • 型式BFRBGは商品リニューアルのため、2025年3月に販売終了を予定しております。在庫がなくなり次第販売終了となる為、受注状況により前後する可能性がございますので予めご了承ください。後継品は、型式BFRBGNとなります。部品番号11の六角ボルトがスタットボルトと六角ナットに変更されておりますが、その他の寸法や材質に変更はございません。
  • 規格表内の赤文字は2024年5月に追加した商品です。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

液面感知タンク

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定11件の候補があります。

Loading...

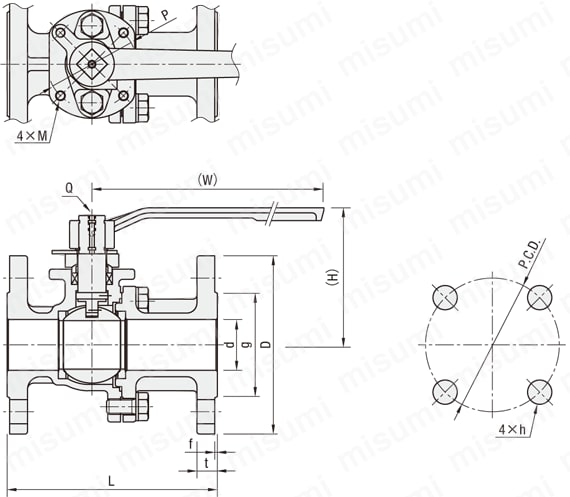

外形図・規格表

BFRBG
ボールバルブ　フランジボールバルブ:関連画像

[ ! ]流体の流れ方向に指定はございません。
[ ! ]真空での使用は対応しておりません。
[ ! ]脱脂処理はしておりません。
BFRBGN



■部品図
ボールバルブ　フランジボールバルブ:関連画像
■部品図
部品番号部品名材質
①ボディSCS13A
②キャップSCS13A
③ボ−ルSCS13A
④ステムSUS304
⑤ボ−ルシ−トふっ素樹脂
⑥ガスケットふっ素樹脂
⑦スラストワッシャふっ素樹脂
⑧グランドSCS13A
⑨グランドパッキンふっ素樹脂
⑩ステムスリ−ブふっ素樹脂
⑪六角ボルトSUS304
⑫止め輪SUS304
⑬ハンドルFCD400

[ ! ]部品の単品販売はしておりません。
ご要望の場合は 「カタログ規格外品サービス」にてお問い合わせください。

部品番号
部品名
材質
①
ボディSCS13A
②
キャップSCS13A
③
ボ−ルSCS13A
④
ステムSUS304
⑤
ボ−ルシ−トふっ素樹脂
⑥
ガスケットふっ素樹脂
⑦
スラストワッシャふっ素樹脂
⑧
グランドSCS13A
⑨
グランドパッキンふっ素樹脂
⑩
ステムスリ−ブふっ素樹脂
⑪
スタッドボルトSUS304
⑫
止め輪SUS304
⑬
ハンドルFCD400
⑭
六角ナットSUS304

[ ! ]部品の単品販売はしておりません。
ご要望の場合は 「カタログ規格外品サービス」にてお問い合わせください。

規格表

型式
BFRBGN15A
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式dDP.C.D.gtfhL(W)(H)QPM￥基準単価￥スライド単価
TypeNo.BFRBGBFRBGNBFRBGBFRBGN1コ2〜5コ
BFRBG
BFRBGN		15A15
15
957051121151081458585M442M5
8,090
7,695
20A20
20
1007556141151171459292M442M5
9,390
8,925
25A25
25
1259067141191271659093M550M6
13,090
12,433
32A32
32
13510076162191401659798M550M6
16,700
15,857
40A38
40
1401058116219165230108114M570M8
17,810
16,917
50A50
50
1551209616219178230116119M570M8
22,660
21,528
