【簡易調整】Ｚ軸　送りねじ式　スタンダードタイプ

【簡易調整】Ｚ軸　送りねじ式　スタンダードタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 一部当日出荷可能
評価 4.2平均満足度4.2 この商品のレビューをみる（5件）
通常価格(税別)
6,550円 ～ 12,080円
税込価格
7,205円 ～ 13,288円

送りねじユニットのZ軸ブラケット付きです。４サイズをご用意しました。New!!...

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

ボトルキャップ挿入治具

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定32件の候補があります。

Loading...

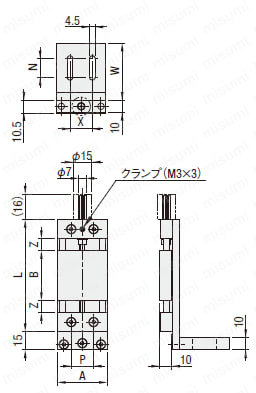

外形図・規格表

ZKNEJ（通常ハンドル）
ZKJL（大ハンドル）
■ハンドル形状比較
通常ハンドル

六角レンチ
穴部詳細
大ハンドル

六角レンチ
穴部詳細
■ステージ面取付穴寸法

[ ! ]ハンドル緩みの原因となりますので、ステージ面のストローク終端で無理にハンドルを回さないでください。
■精度基準
左図基準でガタがありますので、
精密な位置決めにはあまり適しません。
[ ! ]One Point
ボール７ポイント付の六角レンチをご利用いただくと、
長ストロークの調整も楽に行えます。

Type本体シャフトノブ送りねじ[ A ]付属品
通常ハンドル大ハンドル[ M ]材質[ S ]表面処理[ M ]材質[ M ]材質[ M ]材質
ZKNEJZKJLアルミ合金黒アルマイトSUS304SUS303SUS304六角穴付ボルト
(SCB4−15) 2本



規格表

型式
ZKJL40
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式ステージ面
(mm)		移動量
(mm)		ZLPWXN耐荷重
(N)		自重
(kg)		￥基準単価
TypeNo.ZKNEJZKJL
ZKNEJ
ZKJL		2020×20±786683610109.80.086,1206,390
2525×257111150.106,8107,080
4040×40±910901846181519.60.228,0608,330
6060×60±1315120305640200.399,5209,790
[ ! ]ハンドル1回転移動量 0.7mm

追加工

Alteration目盛シール取付けクランプ変更（ローレット付ノブ）
Spec.
Z軸ブラケットに目盛シールを
取り付けます。
[ ! ]最小読取：0.5mm
クランプ用ねじをローレット付
ノブに変更します。
CodeMMRCLC
￥/1Code（No.20・25） 1,200　（No.40・60） 1,400200

型番リスト

表示件数:
  1. 1
型番
耐荷重（範囲）(N)
送り方式
テーブルサイズ(長さ) L(mm)
テーブルサイズ(幅) W(mm)
テーブル材質
テーブル表面処理
移動ガイド
テーブルサイズ(厚み) H(mm)
ストローク(Z距離)(mm)
送り方式（送りねじ種類）
送り方式（送りピッチ）(mm)
テーブル固定用クランプボルト
ハンドル形状
目盛りシール付プレート取付
ボールねじ径(φ)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
5～30
[送りねじ] 送りねじ
20
20
[アルミニウム] アルミ合金
黒アルマイト
シャフトスライド
-
±7
ハンドル操作
0.7
クランプ変更なし（止めねじ）
大ハンドル
標準（目盛り付プレートなし）
1
10

1個

6,840円( 7,524円 )

在庫品1日目

当日出荷可能

5～30
[送りねじ] 送りねじ
20
20
[アルミニウム] アルミ合金
黒アルマイト
シャフトスライド
10
±7
ハンドル操作
0.7
クランプ変更（ローレット付ノブ）
大ハンドル
標準（目盛り付プレートなし）
1
10

1個

7,040円( 7,744円 )

3日目

5～30
[送りねじ] 送りねじ
20
20
[アルミニウム] アルミ合金
黒アルマイト
シャフトスライド
10
±7
ハンドル操作
0.7
クランプ変更なし（止めねじ）
大ハンドル
MMR（目盛り付プレートあり）
1
10

1個

8,040円( 8,844円 )

3日目

5～30
[送りねじ] 送りねじ
20
20
[アルミニウム] アルミ合金
黒アルマイト
シャフトスライド
10
±7
ハンドル操作
0.7
クランプ変更（ローレット付ノブ）
大ハンドル
MMR（目盛り付プレートあり）
1
10

1個

8,240円( 9,064円 )

3日目

5～30
[送りねじ] 送りねじ
25
25
[アルミニウム] アルミ合金
黒アルマイト
シャフトスライド
-
±7
ハンドル操作
0.7
クランプ変更なし（止めねじ）
大ハンドル
標準（目盛り付プレートなし）
1
10

1個

7,580円( 8,338円 )

在庫品1日目

当日出荷可能

5～30
[送りねじ] 送りねじ
25
25
[アルミニウム] アルミ合金
黒アルマイト
シャフトスライド
10
±7
ハンドル操作
0.7
クランプ変更（ローレット付ノブ）
大ハンドル
標準（目盛り付プレートなし）
1
10

1個

7,780円( 8,558円 )

3日目

5～30
[送りねじ] 送りねじ
25
25
[アルミニウム] アルミ合金
黒アルマイト
シャフトスライド
10
±7
ハンドル操作
0.7
クランプ変更なし（止めねじ）
大ハンドル
MMR（目盛り付プレートあり）
1
10

1個

8,780円( 9,658円 )

3日目

5～30
[送りねじ] 送りねじ
25
25
[アルミニウム] アルミ合金
黒アルマイト
シャフトスライド
10
±7
ハンドル操作
0.7
クランプ変更（ローレット付ノブ）
大ハンドル
MMR（目盛り付プレートあり）
1
10

1個

8,980円( 9,878円 )

3日目

5～30
[送りねじ] 送りねじ
40
40
[アルミニウム] アルミ合金
黒アルマイト
シャフトスライド
-
±9
ハンドル操作
0.7
クランプ変更なし（止めねじ）
大ハンドル
標準（目盛り付プレートなし）
1
10

1個

8,910円( 9,801円 )

在庫品1日目

当日出荷可能

5～30
[送りねじ] 送りねじ
40
40
[アルミニウム] アルミ合金
黒アルマイト
シャフトスライド
10
±9
ハンドル操作
0.7
クランプ変更（ローレット付ノブ）
大ハンドル
標準（目盛り付プレートなし）
1
10

1個

9,110円( 10,021円 )

3日目

5～30
[送りねじ] 送りねじ
40
40
[アルミニウム] アルミ合金
黒アルマイト
シャフトスライド
10
±9
ハンドル操作
0.7
クランプ変更なし（止めねじ）
大ハンドル
MMR（目盛り付プレートあり）
1
10

1個

10,310円( 11,341円 )

3日目

5～30
[送りねじ] 送りねじ
40
40
[アルミニウム] アルミ合金
黒アルマイト
シャフトスライド
10
±9
ハンドル操作
0.7
クランプ変更（ローレット付ノブ）
大ハンドル
MMR（目盛り付プレートあり）
1
10

1個

10,510円( 11,561円 )

3日目

5～30
[送りねじ] 送りねじ
60
60
[アルミニウム] アルミ合金
黒アルマイト
シャフトスライド
-
±13
ハンドル操作
0.7
クランプ変更なし（止めねじ）
大ハンドル
標準（目盛り付プレートなし）
1
10

1個

10,480円( 11,528円 )

在庫品1日目

当日出荷可能

5～30
[送りねじ] 送りねじ
60
60
[アルミニウム] アルミ合金
黒アルマイト
シャフトスライド
10
±13
ハンドル操作
0.7
クランプ変更（ローレット付ノブ）
大ハンドル
標準（目盛り付プレートなし）
1
10

1個

10,680円( 11,748円 )

3日目

5～30
[送りねじ] 送りねじ
60
60
[アルミニウム] アルミ合金
黒アルマイト
シャフトスライド
10
±13
ハンドル操作
0.7
クランプ変更なし（止めねじ）
大ハンドル
MMR（目盛り付プレートあり）
1
10

1個

11,880円( 13,068円 )

3日目

5～30
[送りねじ] 送りねじ
60
60
[アルミニウム] アルミ合金
黒アルマイト
シャフトスライド
10
±13
ハンドル操作
0.7
クランプ変更（ローレット付ノブ）
大ハンドル
MMR（目盛り付プレートあり）
1
10

1個

12,080円( 13,288円 )

3日目

5～30
[送りねじ] 送りねじ
20
20
[アルミニウム] アルミ合金
黒アルマイト
シャフトスライド
-
±7
ハンドル操作
0.7
クランプ変更なし（止めねじ）
通常ハンドル
標準（目盛り付プレートなし）
1
10

1個

6,550円( 7,205円 )

在庫品1日目

当日出荷可能

5～30
[送りねじ] 送りねじ
20
20
[アルミニウム] アルミ合金
黒アルマイト
シャフトスライド
10
±7
ハンドル操作
0.7
クランプ変更（ローレット付ノブ）
通常ハンドル
標準（目盛り付プレートなし）
1
10

1個

6,750円( 7,425円 )

3日目

5～30
[送りねじ] 送りねじ
20
20
[アルミニウム] アルミ合金
黒アルマイト
シャフトスライド
10
±7
ハンドル操作
0.7
クランプ変更なし（止めねじ）
通常ハンドル
MMR（目盛り付プレートあり）
1
10

1個

7,750円( 8,525円 )

3日目

5～30
[送りねじ] 送りねじ
20
20
[アルミニウム] アルミ合金
黒アルマイト
シャフトスライド
10
±7
ハンドル操作
0.7
クランプ変更（ローレット付ノブ）
通常ハンドル
MMR（目盛り付プレートあり）
1
10

1個

7,950円( 8,745円 )

3日目

5～30
[送りねじ] 送りねじ
25
25
[アルミニウム] アルミ合金
黒アルマイト
シャフトスライド
-
±7
ハンドル操作
0.7
クランプ変更なし（止めねじ）
通常ハンドル
標準（目盛り付プレートなし）
1
10

1個

7,290円( 8,019円 )

在庫品1日目

当日出荷可能

5～30
[送りねじ] 送りねじ
25
25
[アルミニウム] アルミ合金
黒アルマイト
シャフトスライド
10
±7
ハンドル操作
0.7
クランプ変更（ローレット付ノブ）
通常ハンドル
標準（目盛り付プレートなし）
1
10

1個

7,490円( 8,239円 )

3日目

5～30
[送りねじ] 送りねじ
25
25
[アルミニウム] アルミ合金
黒アルマイト
シャフトスライド
10
±7
ハンドル操作
0.7
クランプ変更なし（止めねじ）
通常ハンドル
MMR（目盛り付プレートあり）
1
10

1個

8,490円( 9,339円 )

3日目

5～30
[送りねじ] 送りねじ
25
25
[アルミニウム] アルミ合金
黒アルマイト
シャフトスライド
10
±7
ハンドル操作
0.7
クランプ変更（ローレット付ノブ）
通常ハンドル
MMR（目盛り付プレートあり）
1
10

1個

8,690円( 9,559円 )

3日目

5～30
[送りねじ] 送りねじ
40
40
[アルミニウム] アルミ合金
黒アルマイト
シャフトスライド
-
±9
ハンドル操作
0.7
クランプ変更なし（止めねじ）
通常ハンドル
標準（目盛り付プレートなし）
1
10

1個

8,620円( 9,482円 )

在庫品1日目

当日出荷可能

5～30
[送りねじ] 送りねじ
40
40
[アルミニウム] アルミ合金
黒アルマイト
シャフトスライド
10
±9
ハンドル操作
0.7
クランプ変更（ローレット付ノブ）
通常ハンドル
標準（目盛り付プレートなし）
1
10

1個

8,820円( 9,702円 )

3日目

5～30
[送りねじ] 送りねじ
40
40
[アルミニウム] アルミ合金
黒アルマイト
シャフトスライド
10
±9
ハンドル操作
0.7
クランプ変更なし（止めねじ）
通常ハンドル
MMR（目盛り付プレートあり）
1
10

1個

10,020円( 11,022円 )

3日目

5～30
[送りねじ] 送りねじ
40
40
[アルミニウム] アルミ合金
黒アルマイト
シャフトスライド
10
±9
ハンドル操作
0.7
クランプ変更（ローレット付ノブ）
通常ハンドル
MMR（目盛り付プレートあり）
1
10

1個

10,220円( 11,242円 )

3日目

5～30
[送りねじ] 送りねじ
60
60
[アルミニウム] アルミ合金
黒アルマイト
シャフトスライド
-
±13
ハンドル操作
0.7
クランプ変更なし（止めねじ）
通常ハンドル
標準（目盛り付プレートなし）
1
10

1個

10,190円( 11,209円 )

在庫品1日目

当日出荷可能

-
-
-
-
-
-
-
-
-
-
-
-
-
標準（目盛り付プレートなし）
-
10

1個

10,390円( 11,429円 )

3日目

5～30
[送りねじ] 送りねじ
60
60
[アルミニウム] アルミ合金
黒アルマイト
シャフトスライド
10
±13
ハンドル操作
0.7
クランプ変更なし（止めねじ）
通常ハンドル
MMR（目盛り付プレートあり）
1
10

1個

11,590円( 12,749円 )

3日目

5～30
[送りねじ] 送りねじ
60
60
[アルミニウム] アルミ合金
黒アルマイト
シャフトスライド
10
±13
ハンドル操作
0.7
クランプ変更（ローレット付ノブ）
通常ハンドル
MMR（目盛り付プレートあり）
1
10

1個

11,790円( 12,969円 )

3日目

  1. 1

Loading...

詳細情報

基本情報

送りねじユニットのZ軸ブラケット付きです。４サイズをご用意しました。New!!! FAカメラ位置調整　特設ページリリースのお知らせ『実験用』から『量産機』まで、幅広い用途で役立つ商品や事例をご紹介しています。
ダウンロード可能な3D CADや部品表を使って、設計時間の短縮にお役立てください。
FAカメラ位置調整　事例・商品のご紹介ページ

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式ステージ面
(mm)		移動量
(mm)		ZLPWXN耐荷重
(N)		自重
(kg)		￥基準単価
TypeNo.ZKNEJZKJL
ZKNEJ
ZKJL		2020×20±786683610109.80.086,1206,390
2525×257111150.106,8107,080
4040×40±910901846181519.60.228,0608,330
6060×60±1315120305640200.399,5209,790
[ ! ]ハンドル1回転移動量 0.7mm
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数　量1〜23〜56〜1011〜2021〜
値引率基準単価10%15%20%お見積り
出荷日通常お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

【簡易調整】Ｚ軸　送りねじ式　スタンダードタイプ

【簡易調整】Ｚ軸　送りねじ式　スタンダードタイプ

    【簡易調整】Z軸　送りねじ式　段替用

    【簡易調整】Z軸　送りねじ式　段替用

      【簡易調整】Z軸　送りねじ式　初回設定用

      【簡易調整】Z軸　送りねじ式　初回設定用

        手動ユニット　昇降タイプ

        手動ユニット　昇降タイプ

          手動ユニット　昇降タイプ　ポジション・インジケーター付

          手動ユニット　昇降タイプ　ポジション・インジケーター付

            【簡易調整】Ｚ軸　押しねじ式　スタンダードタイプ

            【簡易調整】Ｚ軸　押しねじ式　スタンダードタイプ

              手動ユニット　昇降タイプ　ハンドル方向指定

              手動ユニット　昇降タイプ　ハンドル方向指定

                エアモジュールユニット　縦型

                エアモジュールユニット　縦型

                  Z軸マウント（B34）

                  Z軸マウント（B34）

                    【簡易調整】Ｚ軸　重荷重　シャフトガイドユニット

                    【簡易調整】Ｚ軸　重荷重　シャフトガイドユニット

                      【簡易調整】Ｚ軸　ラック＆ピニオン式　目盛付支柱ユニット

                      【簡易調整】Ｚ軸　ラック＆ピニオン式　目盛付支柱ユニット

                        【エコノミーシリーズ】 RoHS対応 Ｚ軸 クロスローラ

                        【エコノミーシリーズ】 RoHS対応 Ｚ軸 クロスローラ

                          制御機器 パワーリレー（2A超） HEシリーズ

                          制御機器 パワーリレー（2A超） HEシリーズ
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ 駿河精機 ミスミ ミスミ ミスミ Panasonic
                            通常価格 6,550円～ 7,700円～ 5,520円～ - - 5,330円～ - - 123,840円～ 18,830円～ 15,020円～ 15,290円～ 2,160円～
                            通常出荷日 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 8日目   8日目   在庫品1日目   当日出荷可能 8日目   13日目   4日目   5日目   5日目   在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能

                            【簡易調整】Ｚ軸　送りねじ式　スタンダードタイプのレビュー

                            評価 4.2 平均満足度：4.2 5件のレビュー
                            1. 星５
                              40%
                            2. 星４
                              40%
                            3. 星３
                              20%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            治具
                            評価 5.0満足度：5.02022/06/02
                            製品ガイドを調整するために購入しました。微調整できるので良いです。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            測定器土台
                            評価 3.0満足度：3.02022/05/09
                            ペン型の測定部品の高さを調整するために購入。
                            この簡易調整治具は構想は浮かぶが作るのが面倒なので購入できるのはありがたい。
                            高さを調整するネジで台が上下するため、あまり重いものを取り付けると台が勝手に下がる・ネジを回してあげるのが大変になるため軽いものしか取り付けができない。
                            ネジの頭には六角レンチ用の穴があるので、六角レンチを使用してネジを回すこともできる。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            空圧穴確認センサーのZ軸調整
                            評価 4.0満足度：4.02022/03/15
                            ZKNEJ40を購入。Z軸調整に使用しました。
                            コンパクトかつ軽量で簡単な作りなので設計も簡単にできました。

                            注意書きにもあるように、多少のガタがあるので検査用カメラや他精密デバイスの微調整には適しません。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            変位センサのキャリブレーション
                            評価 4.0満足度：4.02022/01/31
                            渦電流式の変位センサのキャリブレーションに使用しましたが，とても良い結果を得ることができました．
                            送りねじのバックラッシュがもう少し小さいとうれいしいです．

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            変位センサブラケットとして
                            評価 5.0満足度：5.02020/04/01
                            位置決め機構を追加しセットの再現性を確保し使用した
                            自社で設計製作するより安価時間短縮できた

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            5件全て見る

                            簡易調整Z軸カテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
