ラージポジションインジケーター用クランププレート スタンダードタイプ
- 数量スライド割引
- 規格変更
- 当日出荷可能
- 通常価格(税別)
- 5,000円
- 税込価格
- 5,500円
【特長】ラージポジションインジケータに取り付け可能な回転止めです。
-
- 回転止め種類：
- ポジションインジケータ用回転止めセット
-
- 形状：
- ブロック
-
- タイプ：
- スタンダード
-
- 材質：
- アルミ合金
-
- 表面処理：
- 黒アルマイト
-
- レバータイプ：
- クランプレバー
(i)ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

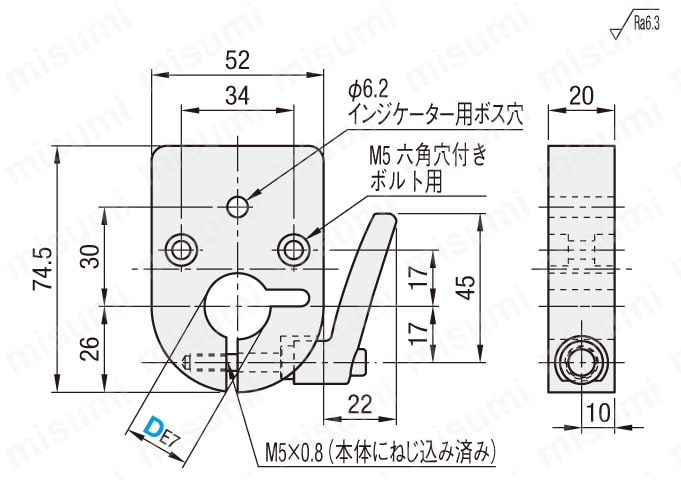

外形図・規格表
| Type | 本体 | クランプレバー | ||
| [ M ]材質 | [ S ]表面処理 | [ M ]材質 | [ S ]表面処理 | |
| DPQK | アルミ合金 | 黒アルマイト | 亜鉛ダイカスト | 焼付塗装 |
[！]レバーを引っ張りながら回転させると、クランプ時にレバーが留まる角度を自在に変えられます。
[！]クランプレバー：CLDF（めねじタイプ） はこちら
規格表
| 型式 |
| DPQK12 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 質量(g) | ￥基準単価 | |
| Type | D | ||
| DPQK | 12 | 202 | 5,000 |
| 14 | 200 | ||
| 15 | 198 | ||
| 16 | 197 | ||
| 17 | 196 | ||
| 20 | 191 | ||
型番リスト
- 表示件数:
| 型番 |
軸受内径D（d)寸法(φ) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
Loading...
詳細情報
基本情報
【特長】ラージポジションインジケータに取り付け可能な回転止めです。
(i)ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
概要・仕様
仕様・概要
- 機械の振動によるスピンドルの回転を防止します。
- ねじ軸（台形ねじ・すべりねじ等）を長期間確実にロックすることができます。
取付け穴の両面にザグリ加工をしており、両面どちらの方向からも取付けが可能です。
| ①相手側プレートにクランプ プレート固定用のねじ穴を 加工してください。  | ②六角穴付ボルトで クランププレートを 固定してください。  | ③ねじ軸の位置、インジケーターのメモリが 0（ゼロ）であることを確認し、インジケーター に付属の止めねじで固定してください。  |
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
ラージポジションインジケーター用クランププレート スタンダードタイプのレビュー
レバーの大きさの割にしっかりクランプできて問題なく使えます。
