アジャストボルト用ブロック－XY調整用－

アジャストボルト用ブロック－XY調整用－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

アジャストボルト用の取り付けブロックです。2方向に取り付けることでXYの調整に...

詳細情報を確認する

(i)ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

meviy（メビー）
3Dデータで1分見積もり
最短1日目出荷

型番

未確定15件の候補があります。

Loading...

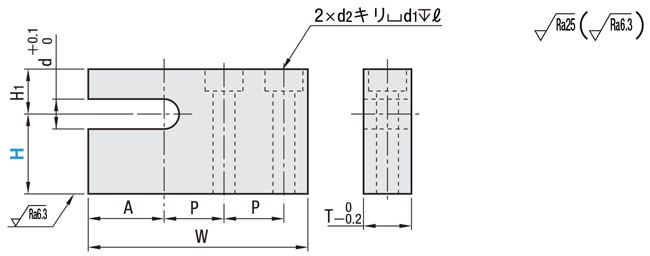

外形図・規格表

アジャストボルト用ブロック－XY調整用－:関連画像
[ ! ]指示無き寸法公差はJISB0405m級に準じる。
Type[ M ]材質[ S ]表面処理
AJKESS400四三酸化鉄皮膜
AJKEM無電解ニッケルメッキ
AJKESSUS304－

規格表

型式−H
AJKE6−15
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式HdTH1APWd1d2ℓ￥基準単価
TypeNo.選択AJKEAJKEMAJKES
 4101520  3.5761393663.53.58001,0201,470
AJKE510152025 4.59716124684.54.58601,1001,580
AJKEM610152025305.58601,1001,580
AJKES810152025307.512121915559.55.55.59801,2601,900
 10 152025309.5161320217114991,3001,6902,570

型番リスト

表示件数:
  1. 1
型番
材質
表面処理
No.(d)
H(mm)
材質証明書：材質
材質証明書：表面処理
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
SS400
四三酸化鉄皮膜
4(3.5)
10 ～ 20
SS400
四三酸化鉄皮膜
10

1個

-( - )

3日目

SS400
四三酸化鉄皮膜
5(4.5)
10 ～ 25
SS400
四三酸化鉄皮膜
10

1個

-( - )

3日目

SS400
四三酸化鉄皮膜
6(5.5)
10 ～ 30
SS400
四三酸化鉄皮膜
10

1個

-( - )

3日目

SS400
四三酸化鉄皮膜
8(7.5)
10 ～ 30
SS400
四三酸化鉄皮膜
10

1個

-( - )

3日目

SS400
四三酸化鉄皮膜
10(9.5)
15 ～ 30
SS400
四三酸化鉄皮膜
10

1個

-( - )

3日目

SS400
無電解ニッケルメッキ
4(3.5)
10 ～ 20
SS400
無電解ニッケルメッキ
10

1個

-( - )

3日目

SS400
無電解ニッケルメッキ
5(4.5)
10 ～ 25
SS400
無電解ニッケルメッキ
10

1個

-( - )

3日目

SS400
無電解ニッケルメッキ
6(5.5)
10 ～ 30
SS400
無電解ニッケルメッキ
10

1個

-( - )

3日目

SS400
無電解ニッケルメッキ
8(7.5)
10 ～ 30
SS400
無電解ニッケルメッキ
10

1個

-( - )

3日目

SS400
無電解ニッケルメッキ
10(9.5)
15 ～ 30
SS400
無電解ニッケルメッキ
10

1個

-( - )

3日目

SUS304
-
4(3.5)
10 ～ 20
SUS304
-
10

1個

-( - )

3日目

SUS304
-
5(4.5)
10 ～ 25
SUS304
-
10

1個

-( - )

3日目

SUS304
-
6(5.5)
10 ～ 30
SUS304
-
10

1個

-( - )

3日目

SUS304
-
8(7.5)
10 ～ 30
SUS304
-
10

1個

-( - )

3日目

SUS304
-
10(9.5)
15 ～ 30
SUS304
-
10

1個

-( - )

3日目

  1. 1

Loading...

詳細情報

基本情報

アジャストボルト用の取り付けブロックです。2方向に取り付けることでXYの調整に使用できます。

(i)ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格 （[ ! ]1円未満切り捨て ）こちら
数量区分標準対応個別対応
小口大口
数　量1〜1920〜3435〜4950〜99100～
値引率基準単価5%10%18%お見積り

出荷日

 3 日目発送
急

ストークA

500円/1本
[ NG ]無電解ニッケルメッキ品はストークA適用不可
[ ! ]同一サイズ3本以上は一律1,350円

出荷日についてはこちらをご覧ください。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
