アジャストボルト用ブロック スタンダードタイプ
- 規格変更
- 納期短縮
- 通常価格(税別)
- -
- 税込価格
- -
アジャスタボルト用の取り付けブロックです。高さを選択可能です。
-
- 環境対応：
- RoHS対応（10物質）
-
- 特性・用途：
- 該当なし
-
- 材質証明書：
- 対象
(i)ご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

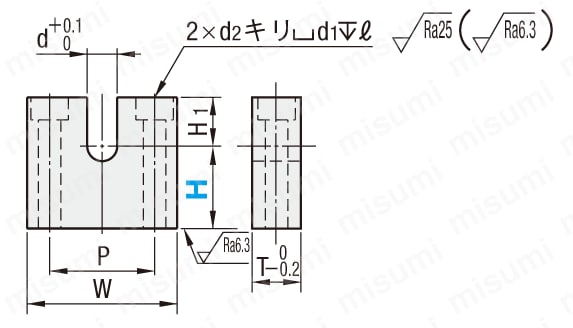

外形図・規格表
[ ! ]指示無き寸法公差はJISB0405m級に準じる。
| Type | [ M ]材質 | [ S ]表面処理 | |
| H寸選択 | H寸指定 | ||
| AJKC | AJKB | 一般構造用鋼 | 四三酸化鉄皮膜 |
| AJKCM | AJKBM | 無電解ニッケルメッキ | |
| AJKCS | − | SUS304 | − |
規格表
| 型式 | − | H |
| AJKC6 | − | 8 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | H | d | H1 | T | W | P | d2 | d1 | ℓ | ￥基準単価 | |||||||||||||||
| 選択タイプ | 指定タイプ 指定1mm単位 | H寸選択タイプ | H寸指定タイプ | ||||||||||||||||||||||
| Type | No. | AJKC | AJKCM | AJKCS | AJKB | AJKBM | |||||||||||||||||||
(H寸選択) AJKC AJKCM AJKCS (No.3〜10) | (H寸指定) AJKB AJKBM | 3 | 5 | 10 | 15 | 10〜40 | 2.5 | 5 | 7 | 26 | 16 | 3.5 | 6 | 3.5 | 740 | 970 | 1,440 | 1,110 | 1,330 | ||||||
| 4 | 5 | 10 | 15 | 20 | 3.5 | 740 | 970 | 1,440 | 1,110 | 1,330 | |||||||||||||||
| 5 | 6 | 10 | 15 | 20 | 25 | 4.5 | 6 | 9 | 32 | 20 | 4.5 | 8 | 4.5 | 800 | 1,050 | 1,550 | 1,180 | 1,420 | |||||||
| 6 | 8 | 10 | 15 | 20 | 25 | 30 | 5.5 | 800 | 1,050 | 1,550 | 1,180 | 1,420 | |||||||||||||
| 8 | 10 | 15 | 20 | 25 | 30 | 7.5 | 8 | 12 | 38 | 26 | 5.5 | 9.5 | 5.5 | 920 | 1,220 | 1,890 | 1,300 | 1,480 | |||||||
| 10 | 12 | 15 | 20 | 25 | 30 | 15〜80 | 9.5 | 10 | 16 | 50 | 32 | 9 | 14 | 9 | 1,260 | 1,670 | 2,590 | 1,650 | 2,040 | ||||||
| 12 | 12 | 15 | 20 | 25 | 30 | 11.5 | 11 | 19 | 65 | 40 | 1,400 | 1,860 | － | 1,800 | 2,230 | ||||||||||
| 16 | 15 | 20 | 25 | 30 | 15.5 | 1,540 | 2,050 | － | 1,940 | 2,420 | |||||||||||||||
型番リスト
- 表示件数:
| 型番 |
材質 |
表面処理 |
H寸 選択/指定 |
No.(d) |
H(mm) |
材質証明書：材質 |
材質証明書：表面処理 | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
一般構造用鋼
|
四三酸化鉄被膜
|
H寸指定
|
3(2.5)
|
10 ～ 40
|
一般構造用鋼
|
四三酸化鉄被膜
| 10 | 1個 | -( -
) | 2日目 | |
一般構造用鋼
|
四三酸化鉄被膜
|
H寸指定
|
4(3.5)
|
10 ～ 40
|
一般構造用鋼
|
四三酸化鉄被膜
| 10 | 1個 | -( -
) | 2日目 | |
一般構造用鋼
|
四三酸化鉄被膜
|
H寸指定
|
5(4.5)
|
10 ～ 40
|
一般構造用鋼
|
四三酸化鉄被膜
| 10 | 1個 | -( -
) | 2日目 | |
一般構造用鋼
|
四三酸化鉄被膜
|
H寸指定
|
6(5.5)
|
10 ～ 40
|
一般構造用鋼
|
四三酸化鉄被膜
| 10 | 1個 | -( -
) | 2日目 | |
一般構造用鋼
|
四三酸化鉄被膜
|
H寸指定
|
8(7.5)
|
10 ～ 40
|
一般構造用鋼
|
四三酸化鉄被膜
| 10 | 1個 | -( -
) | 2日目 | |
一般構造用鋼
|
四三酸化鉄被膜
|
H寸指定
|
10(9.5)
|
15 ～ 80
|
一般構造用鋼
|
四三酸化鉄被膜
| 10 | 1個 | -( -
) | 2日目 | |
一般構造用鋼
|
四三酸化鉄被膜
|
H寸指定
|
12(11.5)
|
15 ～ 80
|
一般構造用鋼
|
四三酸化鉄被膜
| 10 | 1個 | -( -
) | 2日目 | |
一般構造用鋼
|
四三酸化鉄被膜
|
H寸指定
|
16(15.5)
|
15 ～ 80
|
一般構造用鋼
|
四三酸化鉄被膜
| 10 | 1個 | -( -
) | 2日目 | |
一般構造用鋼
|
無電解ニッケルメッキ
|
H寸指定
|
3(2.5)
|
10 ～ 40
|
一般構造用鋼
|
無電解ニッケルメッキ
| 10 | 1個 | -( -
) | 3日目 | |
一般構造用鋼
|
無電解ニッケルメッキ
|
H寸指定
|
4(3.5)
|
10 ～ 40
|
一般構造用鋼
|
無電解ニッケルメッキ
| 10 | 1個 | -( -
) | 3日目 | |
一般構造用鋼
|
無電解ニッケルメッキ
|
H寸指定
|
5(4.5)
|
10 ～ 40
|
一般構造用鋼
|
無電解ニッケルメッキ
| 10 | 1個 | -( -
) | 3日目 | |
一般構造用鋼
|
無電解ニッケルメッキ
|
H寸指定
|
6(5.5)
|
10 ～ 40
|
一般構造用鋼
|
無電解ニッケルメッキ
| 10 | 1個 | -( -
) | 3日目 | |
一般構造用鋼
|
無電解ニッケルメッキ
|
H寸指定
|
8(7.5)
|
10 ～ 40
|
一般構造用鋼
|
無電解ニッケルメッキ
| 10 | 1個 | -( -
) | 3日目 | |
一般構造用鋼
|
無電解ニッケルメッキ
|
H寸指定
|
10(9.5)
|
15 ～ 80
|
一般構造用鋼
|
無電解ニッケルメッキ
| 10 | 1個 | -( -
) | 3日目 | |
一般構造用鋼
|
無電解ニッケルメッキ
|
H寸指定
|
12(11.5)
|
15 ～ 80
|
一般構造用鋼
|
無電解ニッケルメッキ
| 10 | 1個 | -( -
) | 3日目 | |
一般構造用鋼
|
無電解ニッケルメッキ
|
H寸指定
|
16(15.5)
|
15 ～ 80
|
一般構造用鋼
|
無電解ニッケルメッキ
| 10 | 1個 | -( -
) | 3日目 | |
一般構造用鋼
|
四三酸化鉄被膜
|
H寸選択
|
3(2.5)
|
5 ～ 15
|
一般構造用鋼
|
四三酸化鉄被膜
| 10 | 1個 | -( -
) | 2日目 | |
一般構造用鋼
|
四三酸化鉄被膜
|
H寸選択
|
3(2.5)
|
-
|
一般構造用鋼
|
四三酸化鉄被膜
| 10 | 1個 | -( -
) | 2日目 | |
一般構造用鋼
|
四三酸化鉄被膜
|
H寸選択
|
4(3.5)
|
5 ～ 20
|
一般構造用鋼
|
四三酸化鉄被膜
| 10 | 1個 | -( -
) | 2日目 | |
一般構造用鋼
|
四三酸化鉄被膜
|
H寸選択
|
4(3.5)
|
-
|
一般構造用鋼
|
四三酸化鉄被膜
| 10 | 1個 | -( -
) | 2日目 | |
一般構造用鋼
|
四三酸化鉄被膜
|
H寸選択
|
5(4.5)
|
6 ～ 25
|
一般構造用鋼
|
四三酸化鉄被膜
| 10 | 1個 | -( -
) | 2日目 | |
一般構造用鋼
|
四三酸化鉄被膜
|
H寸選択
|
5(4.5)
|
-
|
一般構造用鋼
|
四三酸化鉄被膜
| 10 | 1個 | -( -
) | 2日目 | |
一般構造用鋼
|
四三酸化鉄被膜
|
H寸選択
|
6(5.5)
|
8 ～ 30
|
一般構造用鋼
|
四三酸化鉄被膜
| 10 | 1個 | -( -
) | 2日目 | |
一般構造用鋼
|
四三酸化鉄被膜
|
H寸選択
|
6(5.5)
|
-
|
一般構造用鋼
|
四三酸化鉄被膜
| 10 | 1個 | -( -
) | 2日目 | |
一般構造用鋼
|
四三酸化鉄被膜
|
H寸選択
|
8(7.5)
|
10 ～ 30
|
一般構造用鋼
|
四三酸化鉄被膜
| 10 | 1個 | -( -
) | 2日目 | |
一般構造用鋼
|
四三酸化鉄被膜
|
H寸選択
|
8(7.5)
|
-
|
一般構造用鋼
|
四三酸化鉄被膜
| 10 | 1個 | -( -
) | 2日目 | |
一般構造用鋼
|
四三酸化鉄被膜
|
H寸選択
|
10(9.5)
|
12 ～ 30
|
一般構造用鋼
|
四三酸化鉄被膜
| 10 | 1個 | -( -
) | 2日目 | |
一般構造用鋼
|
四三酸化鉄被膜
|
H寸選択
|
10(9.5)
|
-
|
一般構造用鋼
|
四三酸化鉄被膜
| 10 | 1個 | -( -
) | 2日目 | |
一般構造用鋼
|
四三酸化鉄被膜
|
H寸選択
|
12(11.5)
|
12 ～ 30
|
一般構造用鋼
|
四三酸化鉄被膜
| 10 | 1個 | -( -
) | 2日目 | |
一般構造用鋼
|
四三酸化鉄被膜
|
H寸選択
|
12(11.5)
|
-
|
一般構造用鋼
|
四三酸化鉄被膜
| 10 | 1個 | -( -
) | 2日目 | |
一般構造用鋼
|
四三酸化鉄被膜
|
H寸選択
|
16(15.5)
|
15 ～ 30
|
一般構造用鋼
|
四三酸化鉄被膜
| 10 | 1個 | -( -
) | 2日目 | |
一般構造用鋼
|
無電解ニッケルメッキ
|
H寸選択
|
3(2.5)
|
5 ～ 15
|
一般構造用鋼
|
無電解ニッケルメッキ
| 10 | 1個 | -( -
) | 3日目 | |
一般構造用鋼
|
無電解ニッケルメッキ
|
H寸選択
|
4(3.5)
|
5 ～ 20
|
一般構造用鋼
|
無電解ニッケルメッキ
| 10 | 1個 | -( -
) | 3日目 | |
一般構造用鋼
|
無電解ニッケルメッキ
|
H寸選択
|
5(4.5)
|
6 ～ 25
|
一般構造用鋼
|
無電解ニッケルメッキ
| 10 | 1個 | -( -
) | 3日目 | |
一般構造用鋼
|
無電解ニッケルメッキ
|
H寸選択
|
6(5.5)
|
8 ～ 30
|
一般構造用鋼
|
無電解ニッケルメッキ
| 10 | 1個 | -( -
) | 3日目 | |
一般構造用鋼
|
無電解ニッケルメッキ
|
H寸選択
|
8(7.5)
|
10 ～ 30
|
一般構造用鋼
|
無電解ニッケルメッキ
| 10 | 1個 | -( -
) | 3日目 | |
一般構造用鋼
|
無電解ニッケルメッキ
|
H寸選択
|
10(9.5)
|
12 ～ 30
|
一般構造用鋼
|
無電解ニッケルメッキ
| 10 | 1個 | -( -
) | 3日目 | |
一般構造用鋼
|
無電解ニッケルメッキ
|
H寸選択
|
12(11.5)
|
12 ～ 30
|
一般構造用鋼
|
無電解ニッケルメッキ
| 10 | 1個 | -( -
) | 3日目 | |
一般構造用鋼
|
無電解ニッケルメッキ
|
H寸選択
|
16(15.5)
|
15 ～ 30
|
一般構造用鋼
|
無電解ニッケルメッキ
| 10 | 1個 | -( -
) | 3日目 | |
SUS304
|
無し
|
H寸選択
|
3(2.5)
|
5 ～ 15
|
SUS304
|
-
| 10 | 1個 | -( -
) | 2日目 | |
SUS304
|
無し
|
H寸選択
|
4(3.5)
|
5 ～ 20
|
SUS304
|
-
| 10 | 1個 | -( -
) | 2日目 | |
SUS304
|
無し
|
H寸選択
|
5(4.5)
|
6 ～ 25
|
SUS304
|
-
| 10 | 1個 | -( -
) | 2日目 | |
SUS304
|
無し
|
H寸選択
|
6(5.5)
|
8 ～ 30
|
SUS304
|
-
| 10 | 1個 | -( -
) | 2日目 | |
SUS304
|
無し
|
H寸選択
|
8(7.5)
|
10 ～ 30
|
SUS304
|
-
| 10 | 1個 | -( -
) | 2日目 | |
SUS304
|
無し
|
H寸選択
|
10(9.5)
|
12 ～ 30
|
SUS304
|
-
| 10 | 1個 | -( -
) | 2日目 |
Loading...
詳細情報
基本情報
アジャスタボルト用の取り付けブロックです。高さを選択可能です。
(i)ご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
| 数量区分 | 標準対応 | 個別対応 | |||
| 小口 | 大口 | ||||
| 数 量 | 1〜19 | 20〜34 | 35〜49 | 50〜100 | 101～ |
| 値引率 | 基準単価 | 5％ | 10％ | 18％ | お見積り |
| 出荷日 | 通常 | ||||
納期
| 2 | 日目出荷 |
| 3 | 日目出荷 |
| ご注文締切 | |||||
| 急 | ストーク A早割 | 翌日出荷 | 300円/1明細行 | PM 3:00迄 | >>こちら |
ストークA | 翌日出荷 | 500円/1本 | PM 6:00迄 |
[ ! ]ストークAは3本以上で１明細行当たり一律1,350円
[ NG ]無電解ニッケルメッキ品はストークA早割、ストークA適用不可
出荷日については、こちらをご覧ください。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
アジャストボルト用ブロック スタンダードタイプのレビュー
選択タイプでは5mmが選べるのに
指定タイフでは10mmからの1mm刻みで指定となっているため、
8mmなどの中間指定ができない。゜
自由度がないから、製作した方が良いとおもうので
星1つです。
