アジャストピン　ナット止めタイプ

アジャストピン　ナット止めタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 納期短縮
評価 4.3平均満足度4.3 この商品のレビューをみる（3件）
通常価格(税別)
 -
税込価格
 -

【規格拡張】お客様のご要望に応え、偏芯量（C寸）にバリエーションを追加致しまし...

詳細情報を確認する

(i)ご注意

  • 本商品に締結機能は御座いません。
  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

トレイ着座確認工程

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

型番

未確定30件の候補があります。

Loading...

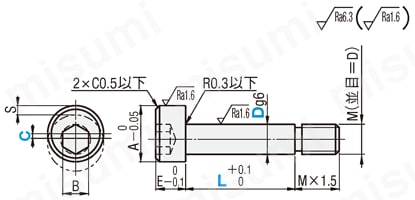

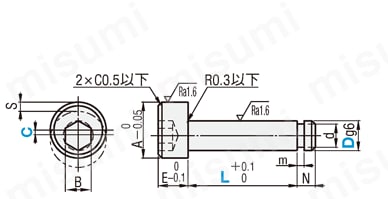

外形図・規格表

AJP（止め輪タイプ）AJPB（ナット止めタイプ）
Type[ M ]材質[ A ]付属品
AJPSUS304E型止輪(SUS304)
AJPB−

規格表

型式−C−L
AJP3−

0.2

−6
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式CL
指定1mm単位		ABESm許容差Nd許容差￥基準単価
TypeDg6AJPAJPB
AJP
AJPB
(L≧10)		3－0.002
－0.008		0.25(10)～205.52.53.50.40.5＋0.05
0		22＋0.06
0		580870
0.51
0.81.6
4－0.004
－0.012		0.35(10)～25734.50.60.7＋0.1
0		37401,090
0.71.4
1.22.4
50.510～308.545.514＋0.075
0		8401,120
12
1.42.8
60.810～351056.51.651,0001,270
1.32.6
1.63.2
8－0.005
－0.014		110～401368.520.9＋0.14
0		37＋0.09
0		1,1601,420
1.63.2
24
[ ! ]AJPBはL≧10になります。　[ ! ]S寸は六角レンチでアジャストピンを360°回転させた場合の最大の振れ幅です。

型番リスト

表示件数:
  1. 1
型番
ねじ種類
ねじ径 × ピッチ
ピン径 D(φ)
固定タイプ
偏芯量 C
L寸(mm)
材質証明書：材質
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
-
-
3
止め輪タイプ
0.2
5 ～ 20
本体：SUS304|E型止輪：SUS304
10

1個

-( - )

2日目

-
-
3
止め輪タイプ
0.5
5 ～ 20
本体：SUS304|E型止輪：SUS304
10

1個

-( - )

2日目

-
-
3
止め輪タイプ
0.8
5 ～ 20
本体：SUS304|E型止輪：SUS304
10

1個

-( - )

2日目

-
-
4
止め輪タイプ
0.3
5 ～ 25
本体：SUS304|E型止輪：SUS304
10

1個

-( - )

2日目

-
-
4
止め輪タイプ
0.7
5 ～ 25
本体：SUS304|E型止輪：SUS304
10

1個

-( - )

2日目

-
-
4
止め輪タイプ
1.2
5 ～ 25
本体：SUS304|E型止輪：SUS304
10

1個

-( - )

2日目

-
-
5
止め輪タイプ
0.5
10 ～ 30
本体：SUS304|E型止輪：SUS304
10

1個

-( - )

2日目

-
-
5
止め輪タイプ
1
10 ～ 30
本体：SUS304|E型止輪：SUS304
10

1個

-( - )

2日目

-
-
5
止め輪タイプ
1.4
10 ～ 30
本体：SUS304|E型止輪：SUS304
10

1個

-( - )

2日目

-
-
6
止め輪タイプ
0.8
10 ～ 35
本体：SUS304|E型止輪：SUS304
10

1個

-( - )

2日目

-
-
6
止め輪タイプ
1.3
10 ～ 35
本体：SUS304|E型止輪：SUS304
10

1個

-( - )

2日目

-
-
6
止め輪タイプ
1.6
10 ～ 35
本体：SUS304|E型止輪：SUS304
10

1個

-( - )

2日目

-
-
8
止め輪タイプ
1
10 ～ 40
本体：SUS304|E型止輪：SUS304
10

1個

-( - )

2日目

-
-
8
止め輪タイプ
1.6
10 ～ 40
本体：SUS304|E型止輪：SUS304
10

1個

-( - )

2日目

-
-
8
止め輪タイプ
2
10 ～ 40
本体：SUS304|E型止輪：SUS304
10

1個

-( - )

2日目

並目
M 3×0.5
3
ナット止めタイプ
0.2
10 ～ 20
SUS304
10

1個

-( - )

2日目

並目
M 3×0.5
3
ナット止めタイプ
0.5
10 ～ 20
SUS304
10

1個

-( - )

2日目

並目
M 3×0.5
3
ナット止めタイプ
0.8
10 ～ 20
SUS304
10

1個

-( - )

2日目

並目
M 4×0.7
4
ナット止めタイプ
0.3
10 ～ 25
SUS304
10

1個

-( - )

2日目

並目
M 4×0.7
4
ナット止めタイプ
0.7
10 ～ 25
SUS304
10

1個

-( - )

2日目

並目
M 4×0.7
4
ナット止めタイプ
1.2
10 ～ 25
SUS304
10

1個

-( - )

2日目

並目
M 5×0.8
5
ナット止めタイプ
0.5
10 ～ 30
SUS304
10

1個

-( - )

2日目

並目
M 5×0.8
5
ナット止めタイプ
1
10 ～ 30
SUS304
10

1個

-( - )

2日目

並目
M 5×0.8
5
ナット止めタイプ
1.4
10 ～ 30
SUS304
10

1個

-( - )

2日目

並目
M 6×1
6
ナット止めタイプ
0.8
10 ～ 35
SUS304
10

1個

-( - )

2日目

並目
M 6×1
6
ナット止めタイプ
1.3
10 ～ 35
SUS304
10

1個

-( - )

2日目

並目
M 6×1
6
ナット止めタイプ
1.6
10 ～ 35
SUS304
10

1個

-( - )

2日目

並目
M 8×1.25
8
ナット止めタイプ
1
10 ～ 40
SUS304
10

1個

-( - )

2日目

並目
M 8×1.25
8
ナット止めタイプ
1.6
10 ～ 40
SUS304
10

1個

-( - )

2日目

並目
M 8×1.25
8
ナット止めタイプ
2
10 ～ 40
SUS304
10

1個

-( - )

2日目

  1. 1

Loading...

詳細情報

基本情報

【規格拡張】
お客様のご要望に応え、偏芯量（C寸）にバリエーションを追加致しました！
【特徴】ラフな位置決めや、手回しによる微調整機構等にご利用下さい。

(i)ご注意

  • 本商品に締結機能は御座いません。
  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数　量1〜2930〜3940〜4950〜100101～
値引率基準単価5％10％18％お見積り
出荷日通常
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 2 日目出荷
ご注文締切
急ストークA早割翌日出荷300円/1明細行PM 3:00迄>>こちら

ストークA

翌日出荷300円/1本PM 6:00迄
[ ! ]ストークA早割は１明細行当たり一律300円
[ ! ]ストークAは3本以上で１明細行当たり一律810円

出荷日については、こちらをご覧ください。

概要・仕様

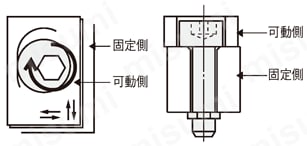

使用例


可動側に長円形状加工をし、アジャストピンを回して位置を微調整します。
アジャストピン自体には固定する機能はありません。
AJP（止め輪タイプ）はピン本体を固定することができませんが、
AJPB（ボルトタイプ）はナット（3種）を使用し、ダブルナットにすることで固定できます。
