ストップピン レンチ穴付タイプ
- 当日出荷可能
- 通常価格(税別)
- 870円 ～ 1,310円
- 税込価格
- 957円 ～ 1,441円
【特長】・スペースのない場面でお使いいただけます。・簡易に停止位置の精度が出せ...
-
- 環境対応：
- RoHS対応（10物質）
-
- 固定方法：
- おねじ
-
- 先端形状：
- レンチ穴付
-
- 材質証明書：
- 対象
(i)ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

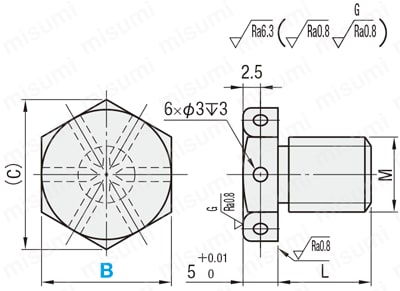

外形図・規格表
[ ! ]ステンレスタイプは焼入により変色する場合があります。
| Type | [ M ]材質 | [ H ]硬度 | [ S ]表面処理 |
| STEHNW | SCM435相当 | 46〜50HRC | 無電解ニッケルメッキ |
| SSTEHW | SUS440Cまたは13Cr系ステンレス | 50〜55HRC | − |
規格表
| 型式 |
| STEHNW14 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | M (並目) | L | (C) | ￥基準単価 | ||
| Type | B | STEHNW | SSTEHW | |||
| (SCM435) STEHNW (SUS440Cまたは 13Cr系ステンレス) SSTEHW | 10 | 6 | 6 | 11.5 | 820 | 1,030 |
| 13 | 8 | 10 | 15 | 840 | 1,070 | |
| 14 | 16.2 | 860 | 1,090 | |||
| 17 | 10 | 12 | 19.6 | 900 | 1,180 | |
| 19 | 12 | 15 | 21.9 | 920 | 1,240 | |
＊締付トルク（参考値）は、技術データ>> こちらになります。ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。
■レンチ穴付タイプ
質量（g)参考値 | ||
B | SCM435相当 | SUS440C相当 |
10 | 4.72 | 4.68 |
13 | 9.70 | 9.60 |
14 | 10.63 | 10.53 |
17 | 17.22 | 17.05 |
19 | 25.59 | 25.33 |
型番リスト
- 表示件数:
| 型番 |
特性・用途 |
先端外径(mm) |
材質 |
詳細材質 |
硬度（金属部） |
表面処理(金属部） |
材質証明書：材質 |
材質証明書：表面処理 | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
耐食性・耐薬品 / 耐熱性
|
10
|
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
50～55HRC
|
無し
|
SUS440Cまたは13Cr系ステンレス
|
-
| 10 | 1個 | 1,090円(
1,199円
) | 在庫品1日目 当日出荷可能 | |
耐食性・耐薬品 / 耐熱性
|
13
|
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
50～55HRC
|
無し
|
SUS440Cまたは13Cr系ステンレス
|
-
| 10 | 1個 | 1,130円(
1,243円
) | 在庫品1日目 当日出荷可能 | |
耐食性・耐薬品 / 耐熱性
|
14
|
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
50～55HRC
|
無し
|
SUS440Cまたは13Cr系ステンレス
|
-
| 10 | 1個 | 1,160円(
1,276円
) | 在庫品1日目 当日出荷可能 | |
耐食性・耐薬品 / 耐熱性
|
17
|
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
50～55HRC
|
無し
|
SUS440Cまたは13Cr系ステンレス
|
-
| 10 | 1個 | 1,250円(
1,375円
) | 在庫品1日目 当日出荷可能 | |
耐食性・耐薬品 / 耐熱性
|
19
|
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
50～55HRC
|
無し
|
SUS440Cまたは13Cr系ステンレス
|
-
| 10 | 1個 | 1,310円(
1,441円
) | 在庫品1日目 当日出荷可能 | |
耐食性・耐薬品
|
10
|
[鉄] SCM435
|
SCM435
|
46～50HRC
|
無電解ニッケルメッキ
|
SCM435
|
無電解ニッケルメッキ
| 10 | 1個 | 870円(
957円
) | 在庫品1日目 当日出荷可能 | |
耐食性・耐薬品
|
13
|
[鉄] SCM435
|
SCM435
|
46～50HRC
|
無電解ニッケルメッキ
|
SCM435
|
無電解ニッケルメッキ
| 10 | 1個 | 890円(
979円
) | 在庫品1日目 当日出荷可能 | |
耐食性・耐薬品
|
14
|
[鉄] SCM435
|
SCM435
|
46～50HRC
|
無電解ニッケルメッキ
|
SCM435
|
無電解ニッケルメッキ
| 10 | 1個 | 910円(
1,001円
) | 在庫品1日目 当日出荷可能 | |
耐食性・耐薬品
|
17
|
[鉄] SCM435
|
SCM435
|
46～50HRC
|
無電解ニッケルメッキ
|
SCM435
|
無電解ニッケルメッキ
| 10 | 1個 | 950円(
1,045円
) | 在庫品1日目 当日出荷可能 | |
耐食性・耐薬品
|
19
|
[鉄] SCM435
|
SCM435
|
46～50HRC
|
無電解ニッケルメッキ
|
SCM435
|
無電解ニッケルメッキ
| 10 | 1個 | 980円(
1,078円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
【特長】・スペースのない場面でお使いいただけます。・簡易に停止位置の精度が出せます。
(i)ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
