ミスミ

溶接イケール－小型　穴無しタイプ－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.1-2411

評価 5.0平均満足度5.0 この商品のレビューをみる（2件）

通常価格(税別): -

税込価格: -

座面・幅ともに最もコンパクトな溶接スタンドです。設置スペースに合わせてご利用く...

詳細情報を確認する

環境対応：

RoHS対応（10物質）
特性・用途：

該当なし
強度：

高強度(溶接)
穴加工：

穴無し
材質証明書：

対象

(i)ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定16件の候補があります。

My部品表保存

数量：
価格を確認

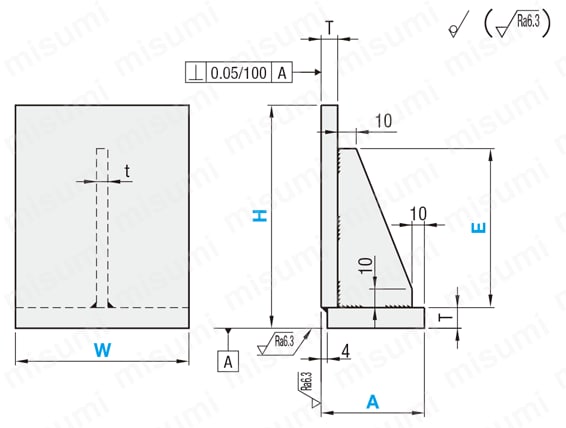

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

[ ! ]SS400の溶接イケール－小型　穴無しタイプ－:関連画像

部はショットブラスト処理

Type	[ M ]材質	[ S ]表面処理
BRWS	SS400	−
BRWB		四三酸化鉄皮膜
BRWM		無電解ニッケルメッキ
BRWF	SUS304	−

[ ! ]SS400の四三酸化鉄皮膜に関しては、溶接部周辺が赤茶色になる可能性がございます。

規格表

型式	−	W	−	H	−	E
BRWS60	−	W100	−	H200	−	E50

型式		W	H 指定5mm単位	E 選択	T	t
Type	A
BRWS (無処理) BRWB (四三酸化鉄皮膜) BRWM (無電解ニッケルメッキ) BRWF (ステンレス)	50	40	50〜250	25 50 90 140 190	10	6
		50
		60
		70
		80
		100
	60	50	50〜250	25 50 90 140 190	10	6
		60
		70
		80
		100
	70	70	50〜250	25 50 90 140 190	10	6
		80
		100
	80	80
		100

[ ! ]E＋T≦H

型番リスト

表示件数:

型番	材質	表面処理	A寸(mm)	E(mm)	H(mm)	W(mm)	材質証明書：材質	材質証明書：表面処理	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

BRWB50-W[40,50,60,70,80,100]-H[50-250/5]-E[25,50,90,140,190]

1個

-( - )

5日目

BRWB60-W[50,60,70,80,100]-H[50-250/5]-E[25,50,90,140,190]

1個

-( - )

5日目

BRWB70-W[70,80,100]-H[50-250/5]-E[25,50,90,140,190]

1個

-( - )

5日目

BRWB80-W[80,100]-H[50-250/5]-E[25,50,90,140,190]

1個

-( - )

5日目

BRWF50-W[40,50,60,70,80,100]-H[50-250/5]-E[25,50,90,140,190]

1個

-( - )

5日目

BRWF60-W[50,60,70,80,100]-H[50-250/5]-E[25,50,90,140,190]

1個

-( - )

5日目

BRWF70-W[70,80,100]-H[50-250/5]-E[25,50,90,140,190]

1個

-( - )

5日目

BRWF80-W[80,100]-H[50-250/5]-E[25,50,90,140,190]

1個

-( - )

5日目

BRWM50-W[40,50,60,70,80,100]-H[50-250/5]-E[25,50,90,140,190]

1個

-( - )

5日目

BRWM60-W[50,60,70,80,100]-H[50-250/5]-E[25,50,90,140,190]

1個

-( - )

5日目

BRWM70-W[70,80,100]-H[50-250/5]-E[25,50,90,140,190]

1個

-( - )

5日目

BRWM80-W[80,100]-H[50-250/5]-E[25,50,90,140,190]

1個

-( - )

5日目

BRWS50-W[40,50,60,70,80,100]-H[50-250/5]-E[25,50,90,140,190]

1個

-( - )

5日目

BRWS60-W[50,60,70,80,100]-H[50-250/5]-E[25,50,90,140,190]

1個

-( - )

5日目

BRWS70-W[70,80,100]-H[50-250/5]-E[25,50,90,140,190]

1個

-( - )

5日目

BRWS80-W[80,100]-H[50-250/5]-E[25,50,90,140,190]

1個

-( - )

5日目

基本情報

座面・幅ともに最もコンパクトな溶接スタンドです。設置スペースに合わせてご利用ください。

(i)ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

A	W	￥基準単価
		BRWS				BRWB				BRWM				BRWF
		H50〜100	H105〜150	H155〜200	H205〜250	H50〜100	H105〜150	H155〜200	H205〜250	H50〜100	H105〜150	H155〜200	H205〜250	H50〜100	H105〜150	H155〜200	H205〜250
50	40	5,310	6,500	7,680	8,870	5,860	7,160	8,450	9,770	6,640	8,130	9,600	11,090	7,570	9,270	10,940	12,640
	50	5,590	6,840	8,070	9,330	6,160	7,530	8,890	10,270	6,980	8,560	10,100	11,670	7,950	9,740	11,500	13,270
	60	6,160	7,400	8,660	9,920	6,780	8,160	9,530	10,920	7,700	9,260	10,830	12,390	8,780	10,560	12,340	14,130
	70	6,740	7,990	9,230	10,490	7,420	8,800	10,160	11,550	8,430	10,000	11,550	13,110	9,590	11,380	13,160	14,950
	80	7,310	8,570	9,820	11,070	8,050	9,430	10,790	12,180	9,160	10,720	12,290	13,850	10,410	12,120	13,980	15,760
	100	7,900	9,160	10,380	11,640	8,690	10,070	11,420	12,810	9,870	11,450	12,990	14,560	11,250	13,040	14,790	16,570
60	50	6,410	7,590	8,780	9,980	7,060	8,380	9,660	10,970	8,020	9,500	10,970	12,450	9,120	10,830	12,500	14,200
	60	6,740	7,990	9,230	10,490	7,420	8,800	10,160	11,550	8,430	10,000	11,550	13,110	9,590	11,380	13,160	14,950
	70	7,310	8,570	9,820	11,070	8,050	9,430	10,790	12,180	9,160	10,720	12,290	13,850	10,410	12,200	13,980	15,760
	80	7,900	9,160	10,380	11,640	8,690	10,070	11,420	12,810	9,870	11,450	12,990	14,560	11,320	13,040	14,790	16,570
	100	8,460	9,720	10,970	12,220	9,320	10,700	12,060	13,450	10,580	12,160	13,720	15,290	12,120	13,840	15,610	17,410
70	70	7,700	8,960	10,200	11,460	8,460	9,850	11,220	12,610	9,620	11,180	12,760	14,320	10,970	12,760	14,530	16,310
	80	8,270	9,530	10,770	12,020	9,120	10,490	11,850	13,240	10,360	11,930	13,460	15,040	11,820	13,570	15,330	17,130
	100	8,850	10,100	11,360	12,610	9,750	11,120	12,500	13,880	11,070	12,640	14,210	15,770	12,660	14,370	16,170	17,960
80	80	8,850	10,100	11,360	12,610	9,750	11,120	12,500	13,880	11,070	12,640	14,210	15,770	12,160	14,420	16,230	18,050
80	100	9,430	10,690	11,930	13,180	10,380	11,760	13,130	14,510	11,790	13,370	14,920	16,490	13,510	15,210	16,970	18,760

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応		個別対応
	小口		大口
数量	1～19	20～50	51以上
値引率	基準単価	5%	お見積り
出荷日	通常

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

				ご注文締切
急	ストークB	3日目出荷	500円/1本	PM 8:00迄	>>こちら

[ ! ]3本以上で1明細行当たり一律1,350円

出荷日については、こちらをご覧ください。

概要・仕様

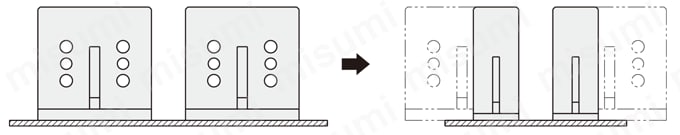

使用例

従来品

小型タイプ

■座面をコンパクトにすることで、スペースがない場合にも取付け可能です。

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
