ローレットノブ　ザグリ穴タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.2-1213

当日出荷可能

評価 4.4平均満足度4.4 この商品のレビューをみる（7件）

通常価格(税別): 580円～ 1,109円

税込価格: 638円～ 1,220円

ザグリ穴加工がされたローレットノブです。希望長さの市販のボルトを組み合わせてノ...

詳細情報を確認する

環境対応：

RoHS対応（10物質）
本体種類：

円形
円形種類：

標準
本体材質：

SUS303
詳細材質：

SUS303
側面部加工：

ローレット
本体表面処理：

なし

(i)ご注意

ハンドル・グリップ・レバー・ノブの種類と特長についてはこちらご確認ください。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定18件の候補があります。

My部品表保存

数量：
価格を確認

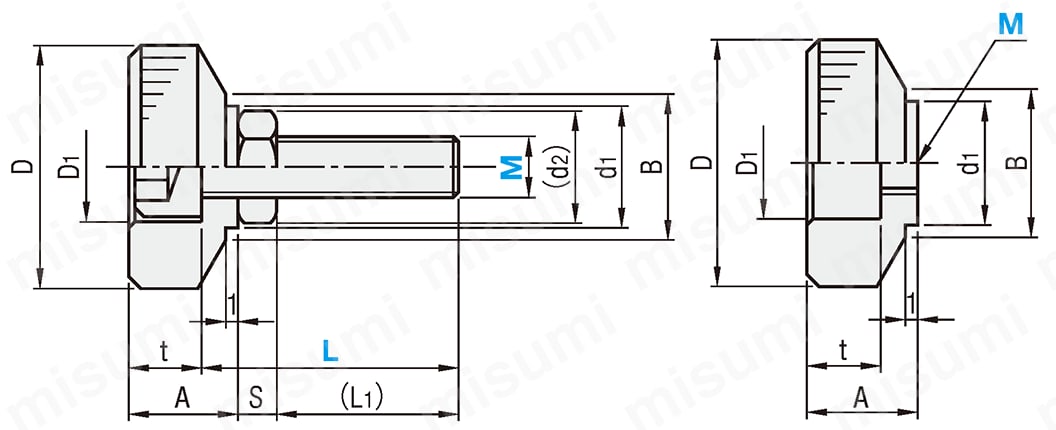

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

ボルト・ナット付
NKOSJ
ボルト・ナット無し
NKOSJN

Type	付属部品	本体	付属品
			ボルト	ナット
		[ M ]材質	[ M ]材質
NKOSJ	ボルト・ナット	SUS303	SUS304相当
NKOSJN	無し		−

ボルト・ナット付タイプ：付属ボルトを市販ボルトに交換することで、おねじ部を任意の長さにできます。
ボルト・ナット無タイプ：市販のボルトを取り付けることで、おねじ部を任意の長さにできます。

規格表

型式	−	L
NKOSJ4	−	12

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		L NKOSJ のみ選択	(L₁)	D	D₁	B	d₁	(d₂)	A	S	t	￥基準単価
Type	M											NKOSJ	NKOSJN
ボルト・ナット付 NKOSJ ボルト・ナット無し NKOSJN	4	12	6.6	16	7.5	11	9	8.1	8	2.4	5	578	483
		15	9.6
		20	14.6
		25	19.6
		30	24.6									620
	5	15	8.8	20	9	12	10	9.2	9	3.2	6	746	641
		20	13.8
		25	18.8
		30	23.8									777
		35	28.8
	6	15	8.4	24	11	14	12	11.5	10	3.6	7	893	788
		20	13.4
		25	18.4
		30	23.4
		35	28.4									924

型番リスト

表示件数:

型番	取付部の種類	取付部呼び径 M	取付部長さ(mm)	ノブ部外径(mm)	めねじ・丸穴加工	本体高さ(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

NKOSJ4-12	おねじ	M4	6.6	16	-	10.4	10	1個	694円( 763円 )	在庫品1日目当日出荷可能
NKOSJ4-15	おねじ	M4	9.6	16	-	10.4	10	1個	694円( 763円 )	在庫品1日目当日出荷可能
NKOSJ4-20	おねじ	M4	14.6	16	-	10.4	10	1個	694円( 763円 )	在庫品1日目当日出荷可能
NKOSJ4-25	おねじ	M4	19.6	16	-	10.4	10	1個	694円( 763円 )	在庫品1日目当日出荷可能
NKOSJ4-30	おねじ	M4	24.6	16	-	10.4	10	1個	744円( 818円 )	在庫品1日目当日出荷可能
NKOSJ5-15	おねじ	M5	8.8	20	-	12.2	10	1個	895円( 985円 )	在庫品1日目当日出荷可能
NKOSJ5-20	おねじ	M5	13.8	20	-	12.2	10	1個	895円( 985円 )	在庫品1日目当日出荷可能
NKOSJ5-25	おねじ	M5	18.8	20	-	12.2	10	1個	895円( 985円 )	在庫品1日目当日出荷可能
NKOSJ5-30	おねじ	M5	23.8	20	-	12.2	10	1個	932円( 1,025円 )	在庫品1日目当日出荷可能
NKOSJ5-35	おねじ	M5	28.8	20	-	12.2	10	1個	932円( 1,025円 )	在庫品1日目当日出荷可能
NKOSJ6-15	おねじ	M6	8.4	24	-	13.6	10	1個	1,072円( 1,179円 )	在庫品1日目当日出荷可能
NKOSJ6-20	おねじ	M6	13.4	24	-	13.6	10	1個	1,072円( 1,179円 )	在庫品1日目当日出荷可能
NKOSJ6-25	おねじ	M6	18.4	24	-	13.6	10	1個	1,072円( 1,179円 )	在庫品1日目当日出荷可能
NKOSJ6-30	おねじ	M6	23.4	24	-	13.6	10	1個	1,072円( 1,179円 )	在庫品1日目当日出荷可能
NKOSJ6-35	おねじ	M6	28.4	24	-	13.6	10	1個	1,109円( 1,220円 )	在庫品1日目当日出荷可能
NKOSJN4	めねじ	M4	-	16	貫通	8	10	1個	580円( 638円 )	在庫品1日目当日出荷可能
NKOSJN5	めねじ	M5	-	20	貫通	9	10	1個	769円( 846円 )	在庫品1日目当日出荷可能
NKOSJN6	めねじ	M6	-	24	貫通	10	10	1個	946円( 1,041円 )	在庫品1日目当日出荷可能

基本情報

ザグリ穴加工がされたローレットノブです。希望長さの市販のボルトを組み合わせてノブに変換できるタイプ・ボルトナット付属しているボルト長さ選択タイプのご用意です。

(i)ご注意

ハンドル・グリップ・レバー・ノブの種類と特長についてはこちらご確認ください。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応				個別対応
数量区分	小口				大口
数量	1〜29	30〜39	40〜49	50〜100	101～
値引率	基準単価	5％	10％	18％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
出荷日については、こちらをご覧ください。

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
