ミスミ

脱落防止ローレットノブ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.2-1212

納期短縮
当日出荷可能

評価 4.4平均満足度4.4 この商品のレビューをみる（14件）

通常価格(税別): 265円～ 1,184円

税込価格: 292円～ 1,302円

【特長】側面部にローレット加工された脱落防止機構のあるノブです。タップ上部の首...

詳細情報を確認する

環境対応：

RoHS対応（10物質）
本体種類：

円形
円形種類：

標準
付加機能：

脱落防止機能
側面部加工：

ローレット

(i)ご注意

ハンドル・グリップ・レバー・ノブの種類と特長についてはこちらご確認ください。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定44件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

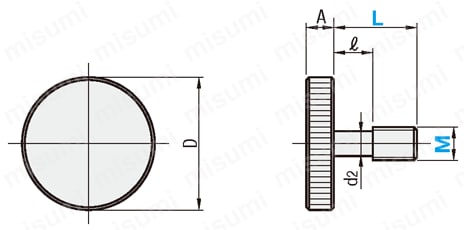

外形図・規格表

標準タイプ	段付タイプ

[ ! ]クロムメッキは、メッキ時ねじ付近の電極部分にメッキむらが発生することがあります。

Type		[ M ]材質	[ S ]表面処理
標準	段付	[ M ]材質	[ S ]表面処理
NOBD	NKBD	SUM24L	バフ研磨＋クロムメッキ
NOOSD	NKOSD	SUS303	ヘアライン

規格表

型式	−	L
NOBD5	−	10

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式			L	D	d	A	H	S	ℓ	d₂	￥基準単価
Type		M (並目)									NOBD NKBD	NOOSD NKOSD
標準 NOBD NOOSD	段付 NKBD NKOSD	3	10	12	6	2.5	7.5	5	6	2	221	389
		4	10	16	8	3.5	9.5	6	5	3	315	483
			15						10
		5	10	20	10	4	11.5	7.5	4	3.8	378	588
			15						9
			20						14
		6	15	24	12	5	15	10	7	4.5	546	714
			20						12
			30						22
		8	20	30	16	6	18	12	10	6	630	987
			30						20

型番リスト

表示件数:

型番	取付部の種類	取付部呼び径 M	取付部長さ(mm)	ノブ部外径(mm)	本体材質	詳細材質	本体高さ(mm)	本体表面処理	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

NKBD3-10

1個

265円( 292円 )

在庫品1日目

当日出荷可能

NKBD4-10

1個

378円( 416円 )

在庫品1日目

当日出荷可能

NKBD4-15

1個

378円( 416円 )

在庫品1日目

当日出荷可能

NKBD5-10

1個

454円( 499円 )

在庫品1日目

当日出荷可能

NKBD5-15

1個

454円( 499円 )

在庫品1日目

当日出荷可能

NKBD5-20

1個

454円( 499円 )

在庫品1日目

当日出荷可能

NKBD6-15

1個

655円( 721円 )

在庫品1日目

当日出荷可能

NKBD6-20

1個

655円( 721円 )

在庫品1日目

当日出荷可能

NKBD6-30

1個

655円( 721円 )

在庫品1日目

当日出荷可能

NKBD8-20

1個

756円( 832円 )

在庫品1日目

当日出荷可能

NKBD8-30

1個

756円( 832円 )

在庫品1日目

当日出荷可能

NKOSD3-10

1個

467円( 514円 )

在庫品1日目

当日出荷可能

NKOSD4-10

1個

580円( 638円 )

在庫品1日目

当日出荷可能

NKOSD4-15

1個

580円( 638円 )

在庫品1日目

当日出荷可能

NKOSD5-10

1個

706円( 777円 )

在庫品1日目

当日出荷可能

NKOSD5-15

1個

706円( 777円 )

在庫品1日目

当日出荷可能

NKOSD5-20

1個

706円( 777円 )

在庫品1日目

当日出荷可能

NKOSD6-15

1個

857円( 943円 )

在庫品1日目

当日出荷可能

NKOSD6-20

1個

857円( 943円 )

在庫品1日目

当日出荷可能

NKOSD6-30

1個

857円( 943円 )

在庫品1日目

当日出荷可能

NKOSD8-20

1個

1,184円( 1,302円 )

在庫品1日目

当日出荷可能

NKOSD8-30

1個

1,184円( 1,302円 )

在庫品1日目

当日出荷可能

NOBD3-10

1個

265円( 292円 )

在庫品1日目

当日出荷可能

NOBD4-10

1個

378円( 416円 )

在庫品1日目

当日出荷可能

NOBD4-15

1個

378円( 416円 )

在庫品1日目

当日出荷可能

NOBD5-10

1個

454円( 499円 )

在庫品1日目

当日出荷可能

NOBD5-15

1個

454円( 499円 )

在庫品1日目

当日出荷可能

NOBD5-20

1個

454円( 499円 )

在庫品1日目

当日出荷可能

NOBD6-15

1個

655円( 721円 )

在庫品1日目

当日出荷可能

NOBD6-20

1個

655円( 721円 )

在庫品1日目

当日出荷可能

NOBD6-30

1個

655円( 721円 )

在庫品1日目

当日出荷可能

NOBD8-20

1個

756円( 832円 )

在庫品1日目

当日出荷可能

NOBD8-30

1個

756円( 832円 )

在庫品1日目

当日出荷可能

NOOSD3-10

1個

467円( 514円 )

在庫品1日目

当日出荷可能

NOOSD4-10

1個

580円( 638円 )

在庫品1日目

当日出荷可能

NOOSD4-15

1個

580円( 638円 )

在庫品1日目

当日出荷可能

NOOSD5-10

1個

706円( 777円 )

在庫品1日目

当日出荷可能

NOOSD5-15

1個

706円( 777円 )

在庫品1日目

当日出荷可能

NOOSD5-20

1個

706円( 777円 )

在庫品1日目

当日出荷可能

NOOSD6-15

1個

857円( 943円 )

在庫品1日目

当日出荷可能

NOOSD6-20

1個

857円( 943円 )

在庫品1日目

当日出荷可能

NOOSD6-30

1個

857円( 943円 )

在庫品1日目

当日出荷可能

NOOSD8-20

1個

1,184円( 1,302円 )

在庫品1日目

当日出荷可能

NOOSD8-30

1個

1,184円( 1,302円 )

在庫品1日目

当日出荷可能

基本情報

【特長】側面部にローレット加工された脱落防止機構のあるノブです。タップ上部の首下部分をくぼませる加工をしています。

(i)ご注意

ハンドル・グリップ・レバー・ノブの種類と特長についてはこちらご確認ください。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応			個別対応
数量区分	小口			大口
数量	1〜9	10〜14	15〜50	51～
値引率	基準単価	5％	8％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
出荷日については、こちらをご覧ください。

概要・仕様

使用例

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品脱落防止ローレットノブ	ナールドサムノブ（TKN・TKS）	大径つまみノブ	グリルノブ GKF	ローレットノブ	プラクランプノブ	セルフメイクフルートノブ（SMFK）	ナールドノブ KN	ロングナールドノブ LKF	アヤメローレットノブ	小径ローレットノブ	ディンプルノブ KRM／KRMS／KRF／KRFS／KRR	ステンレス鋼製つまみ RSS型
メーカー	ミスミ	イマオコーポレーション	ミスミ	小西製作所	ミスミ	ミスミ	イマオコーポレーション	小西製作所	小西製作所	ミスミ	ミスミ	鍋屋バイテック	スガツネ工業
通常価格	265円～	331円～	391円～	464円～	190円～	265円～	494円～	341円～	438円～	265円～	215円～	218円～	1,289円～
通常出荷日	在庫品1日目当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目～当日出荷可能	2日目	2日目	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能
環境対応	RoHS対応（10物質）	-	-	-	RoHS対応（10物質）	RoHS対応（10物質）	-	-	-	RoHS対応（10物質）	RoHS対応（10物質）	-	-
本体種類	円形	円形	円形	円形	円形	円形	円形	円形	円形	円形	円形	円形	-
円形種類	標準	標準	標準	標準	標準	ナット・クランプタイプ	ナット・クランプタイプ	標準	標準	標準	標準	標準	-
付加機能	脱落防止機能	なし	-	なし	-	-	なし	なし	なし	-	-	なし	-
側面部加工	ローレット	-	ローレット	-	ローレット	ローレット	-	-	-	アヤメローレット	ローレット	-	-
