ミスミ

ミスミ

アヤメローレットノブ

アヤメローレットノブ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 納期短縮
  • 当日出荷可能
評価 4.3平均満足度4.3 この商品のレビューをみる（6件）
通常価格(税別)
265円 ～ 781円
税込価格
292円 ～ 859円

【特長】円筒形で側面部がアヤメのローレットのノブです。綾目模様のローレット加工...

詳細情報を確認する

(i)ご注意

  • ハンドル・グリップ・レバー・ノブの種類と特長についてはこちらご確認ください。
  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

円柱形ワークホルダ

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定38件の候補があります。

Loading...

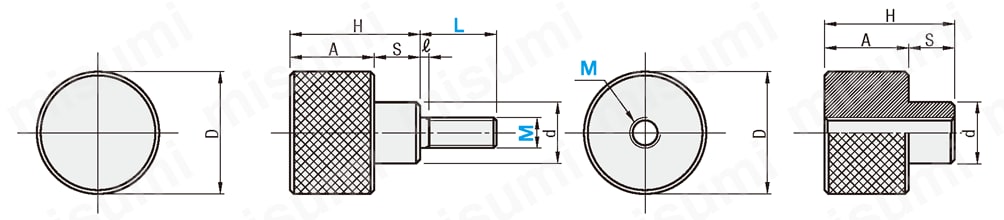

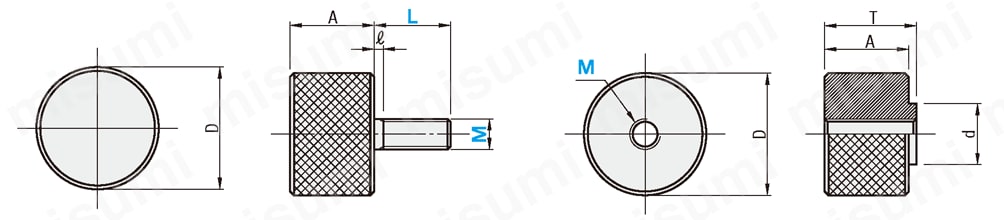

外形図・規格表


標準
段付
Type形状[ M ]材質[ S ]表面処理
標準段付
NOBXNKBXおねじSUM24Lバフ研磨＋クロムメッキ
NOOSXNKOSXSUS303ヘアライン
NOMSXNKMSXめねじ


規格表

型式−L
NOBX3−6
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式L選択
(おねじタイプのみ指定)		ADdTHSℓ￥基準単価
TypeM
(並目)		NOBX
NKBX		NOOSX
NKOSX		NOMSX
NKMSX
標準
NOBX
NOOSX
NOMSX		段付
NKBX
NKOSX
NKMSX		3610  10126111551252452221
461016 11168121761.2357557273
5 1016201220101319.57.51.4420651378

型番リスト

表示件数:
  1. 1
型番
取付部の種類
取付部 呼び径 M
取付部 長さ(mm)
ノブ部 外径(mm)
本体 材質
詳細材質
めねじ・丸穴加工
本体 高さ(mm)
本体 表面処理
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
おねじ(段付)
M3
6
12
[スチール] SUM24L
SUM24L
-
15
バフ研磨+クロムメッキ
10

1個

302円( 332円 )

在庫品1日目

当日出荷可能

おねじ(段付)
M3
10
12
[スチール] SUM24L
SUM24L
-
15
バフ研磨+クロムメッキ
10

1個

302円( 332円 )

在庫品1日目

当日出荷可能

おねじ(段付)
M4
6
16
[スチール] SUM24L
SUM24L
-
17
バフ研磨+クロムメッキ
10

1個

428円( 471円 )

在庫品1日目

当日出荷可能

おねじ(段付)
M4
10
16
[スチール] SUM24L
SUM24L
-
17
バフ研磨+クロムメッキ
10

1個

428円( 471円 )

在庫品1日目

当日出荷可能

おねじ(段付)
M4
16
16
[スチール] SUM24L
SUM24L
-
17
バフ研磨+クロムメッキ
10

1個

428円( 471円 )

在庫品1日目

当日出荷可能

おねじ(段付)
M5
10
20
[スチール] SUM24L
SUM24L
-
19.5
バフ研磨+クロムメッキ
10

1個

504円( 554円 )

在庫品1日目

当日出荷可能

おねじ(段付)
M5
16
20
[スチール] SUM24L
SUM24L
-
19.5
バフ研磨+クロムメッキ
10

1個

504円( 554円 )

在庫品1日目

当日出荷可能

おねじ(段付)
M5
20
20
[スチール] SUM24L
SUM24L
-
19.5
バフ研磨+クロムメッキ
10

1個

504円( 554円 )

在庫品1日目

当日出荷可能

めねじ(段付)
M3
-
12
[ステンレス] SUS303
SUS303
貫通
15
ヘアライン
10

1個

265円( 292円 )

在庫品1日目

当日出荷可能

めねじ(段付)
M4
-
16
[ステンレス] SUS303
SUS303
貫通
17
ヘアライン
10

1個

328円( 361円 )

在庫品1日目

当日出荷可能

めねじ(段付)
M5
-
20
[ステンレス] SUS303
SUS303
貫通
19.5
ヘアライン
10

1個

454円( 499円 )

在庫品1日目

当日出荷可能

おねじ(段付)
M3
6
12
[ステンレス] SUS303
SUS303
-
15
ヘアライン
10

1個

542円( 596円 )

在庫品1日目

当日出荷可能

おねじ(段付)
M3
10
12
[ステンレス] SUS303
SUS303
-
15
ヘアライン
10

1個

542円( 596円 )

在庫品1日目

当日出荷可能

おねじ(段付)
M4
6
16
[ステンレス] SUS303
SUS303
-
17
ヘアライン
10

1個

668円( 735円 )

在庫品1日目

当日出荷可能

おねじ(段付)
M4
10
16
[ステンレス] SUS303
SUS303
-
17
ヘアライン
10

1個

668円( 735円 )

在庫品1日目

当日出荷可能

おねじ(段付)
M4
16
16
[ステンレス] SUS303
SUS303
-
17
ヘアライン
10

1個

668円( 735円 )

在庫品1日目

当日出荷可能

おねじ(段付)
M5
10
20
[ステンレス] SUS303
SUS303
-
19.5
ヘアライン
10

1個

781円( 859円 )

在庫品1日目

当日出荷可能

おねじ(段付)
M5
16
20
[ステンレス] SUS303
SUS303
-
19.5
ヘアライン
10

1個

781円( 859円 )

在庫品1日目

当日出荷可能

おねじ(段付)
M5
20
20
[ステンレス] SUS303
SUS303
-
19.5
ヘアライン
10

1個

781円( 859円 )

在庫品1日目

当日出荷可能

おねじ
M3
6
12
[スチール] SUM24L
SUM24L
-
10
バフ研磨+クロムメッキ
10

1個

302円( 332円 )

在庫品1日目

当日出荷可能

おねじ
M3
10
12
[スチール] SUM24L
SUM24L
-
10
バフ研磨+クロムメッキ
10

1個

302円( 332円 )

在庫品1日目

当日出荷可能

おねじ
M4
6
16
[スチール] SUM24L
SUM24L
-
11
バフ研磨+クロムメッキ
10

1個

428円( 471円 )

在庫品1日目

当日出荷可能

おねじ
M4
10
16
[スチール] SUM24L
SUM24L
-
11
バフ研磨+クロムメッキ
10

1個

428円( 471円 )

在庫品1日目

当日出荷可能

おねじ
M4
16
16
[スチール] SUM24L
SUM24L
-
11
バフ研磨+クロムメッキ
10

1個

428円( 471円 )

在庫品1日目

当日出荷可能

おねじ
M5
10
20
[スチール] SUM24L
SUM24L
-
12
バフ研磨+クロムメッキ
10

1個

504円( 554円 )

在庫品1日目

当日出荷可能

おねじ
M5
16
20
[スチール] SUM24L
SUM24L
-
12
バフ研磨+クロムメッキ
10

1個

504円( 554円 )

在庫品1日目

当日出荷可能

おねじ
M5
20
20
[スチール] SUM24L
SUM24L
-
12
バフ研磨+クロムメッキ
10

1個

504円( 554円 )

在庫品1日目

当日出荷可能

めねじ
M3
-
12
[ステンレス] SUS303
SUS303
貫通
11
ヘアライン
10

1個

265円( 292円 )

在庫品1日目

当日出荷可能

めねじ
M4
-
16
[ステンレス] SUS303
SUS303
貫通
12
ヘアライン
10

1個

328円( 361円 )

在庫品1日目

当日出荷可能

めねじ
M5
-
20
[ステンレス] SUS303
SUS303
貫通
13
ヘアライン
10

1個

454円( 499円 )

在庫品1日目

当日出荷可能

おねじ
M3
6
12
[ステンレス] SUS303
SUS303
-
10
ヘアライン
10

1個

542円( 596円 )

在庫品1日目

当日出荷可能

おねじ
M3
10
12
[ステンレス] SUS303
SUS303
-
10
ヘアライン
10

1個

542円( 596円 )

在庫品1日目

当日出荷可能

おねじ
M4
6
16
[ステンレス] SUS303
SUS303
-
11
ヘアライン
10

1個

668円( 735円 )

在庫品1日目

当日出荷可能

おねじ
M4
10
16
[ステンレス] SUS303
SUS303
-
11
ヘアライン
10

1個

668円( 735円 )

在庫品1日目

当日出荷可能

おねじ
M4
16
16
[ステンレス] SUS303
SUS303
-
11
ヘアライン
10

1個

668円( 735円 )

在庫品1日目

当日出荷可能

おねじ
M5
10
20
[ステンレス] SUS303
SUS303
-
12
ヘアライン
10

1個

781円( 859円 )

在庫品1日目

当日出荷可能

おねじ
M5
16
20
[ステンレス] SUS303
SUS303
-
12
ヘアライン
10

1個

781円( 859円 )

在庫品1日目

当日出荷可能

おねじ
M5
20
20
[ステンレス] SUS303
SUS303
-
12
ヘアライン
10

1個

781円( 859円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

【特長】円筒形で側面部がアヤメのローレットのノブです。綾目模様のローレット加工により、滑りにくく力が入りやすい・微調整がしやすい、などの利点がございます。

(i)ご注意

  • ハンドル・グリップ・レバー・ノブの種類と特長についてはこちらご確認ください。
  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格


■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数 量1〜910〜1415〜5051～
値引率基準単価5％8％お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
