仕様・寸法を表示する

追加工・オプション

ミスミ

ミスミ

８シリーズ（溝幅１０ｍｍ）用薄型ブラケット

８シリーズ（溝幅１０ｍｍ）用薄型ブラケット

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 規格拡大
  • 当日出荷可能
評価 4.7平均満足度4.7 この商品のレビューをみる（14件）
通常価格(税別)
119円 ～ 685円
税込価格
131円 ～ 754円

薄型の押出ブラケットです。取付時の省スペース化に有効です。追加工で穴位置の変更...

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

摺動段差ロール

【ディージット】
探しまわる購買は
もうおしまい

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

型番

未確定28件の候補があります。

Loading...

外形図・規格表



HBLSS8
HBLSSB8
(黒アルマイト)

HBLSD8

８シリーズ（溝幅１０ｍｍ）用薄型ブラケット:関連画像

[ ! ]穴位置の変更ができます。

Type[ M ]材質[ S ]表面処理
HBLS□8A6N01SS−T5アルマイト処理
HBLSSB8黒アルマイト


規格表

型式
HBLSS8
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式質量
(g)		適合ボルト・Tナット許容荷重
(N)		￥基準単価￥スライド単価
ボルト個数Tナット個数1〜99コ100〜200
HBLSS834CBM8−152HNTT8−821666114110
HBLSSB8＊
(黒アルマイト)		199190
HBLSD880442352230219
＊黒アルマイトの補修はこちらを参照ください。


追加工

型式−(P・SET・SST・SEU・SSU・SEP・SSP・SEC)
HBLSD8−P
HBLSS8−SET
HBLSD8−P － SET
AlternationCodeSpec.適用ブラケット￥/1Code
薄型 ブラケット
穴位置変更		P薄型ブラケットHBLSD8の
ボルト取付穴の位置を変更します。
８シリーズ（溝幅１０ｍｍ）用薄型ブラケット:関連画像		HBLSD821
AlterationsCodeSpec.適用ブラケット￥/1Code
適用ボルト
ナットをセット		SET
SST
(ステンレス)
SEU
(先入れ
バネナット)
SSU
(先入れ
バネナット
ステンレス)
SEP
(後入れ
バネナット)
SSP
(後入れ
バネナット
ステンレス)
SEC
(座金組込
ボルト・
ナット)		ブラケットをフレームに取付ける適用ボル
ト・ナットをセットにします。
(ブラケット価格に加算します)

(例)HBLSS8指定時
 ボルトナット
Code型式個数型式個数
SETCBM8－152HNTT8－82
SSTSCB8－15HNTTSN8－8
SEUCBM8－15HNTU8－8
SSUSCB8－15SHNTU8－8
SEPCBM8－15HNTP8－8
SSPSCB8－15SHNTP8－8
SECHCBST8－20HNTT8－8

[ ! ]HBLSS8以外をご指定の際は規格表の適合
ボルト・ナットをご確認ください。

－SETSSTSEUSSUSEPSSPSEC
HBLSS8115115143202143158185
HBLSSB8138−166−166−−
HBLSD8230230285405285315371
[ ! ]黒アルマイトブラケットのボルトはこちらのHCBMTB（三価クロメート黒）になります。
[ ! ]黒アルマイトブラケット以外で－SET,－SEU,－SEP指定時は、付属ボルトがRoHS非対応品となります。

追加工詳細

■適応ボルト・ナットセット詳細

追加工型式ボルトナット
型式材質タイプ型式材質ストッパ
SETCBM8-15鉄先入れHNTT8-8鉄無し
SSTSCB8-15ステンレス先入れHNTTSN8-8ステンレス無し
SEUCBM8-15鉄先入れHNTU8-8鉄有り
SSUSCB8-15ステンレス先入れSHNTU8-8ステンレス有り
SEPCBM8-15鉄後入れHNTP8-8鉄有り
SSPSCB8-15ステンレス後入れSHNTP8-8ステンレス有り
SECHCBST8-20鉄（座金付き）先入れHNTT8-8鉄無し


■薄型ブラケット穴位置変更タイプ（-P）

薄型ブラケットのボルト取付穴位置を変更します。


８シリーズ（溝幅１０ｍｍ）用薄型ブラケット 関連画像1_薄型ブラケット穴位置変更タイプ
Point！
①ボルト同士が干渉しないため、フレーム溝が平行な状態で側面同士を簡単に取り付け可能。

②低コストで、薄型ブラケットのため、取付け部分の省スペース化を実現！

８シリーズ（溝幅１０ｍｍ）用薄型ブラケット 関連画像2_薄型ブラケット穴位置変更タイプ

使用例

■HBLSD8-P（薄型ブラケット穴位置変更）の特長
ボルト取付穴が互い違いのブラケットです。
ボルト同士が干渉しないため、フレーム溝が平行な状態で
側面同士を簡単に取付けられます。

商品名型式例
薄型ブラケットHBLSS8-SET
アルミフレームHFS8-4040
商品名型式例
薄型ブラケットHBLSD8-P-SET
アルミフレームHFS8-4040
アルミフレームHFS8-4080

お客さまの声

  • 締結方法の選択肢が広がりました。
  • 他メーカーの類似品と比べ価格も安いため、また購入したいです。
  • 薄型のため見た目もすっきりと締結ができ満足しています。

技術情報

■ブラケット許容荷重の考え方


８シリーズ（溝幅１０ｍｍ）用薄型ブラケット 関連画像1_技術情報
左図のようにフレームを2本立て、その間にフレームを渡し、その下に2個ブラケットをとりつけた時の1個あたりの許容荷重を表しております。
ここでいう許容荷重は、ブラケットの全ての取付穴をボルトで固定して荷重をかけた際、ブラケットがその位置を保持できる（破断/すべりが発生しない）荷重を表しております。


■直角度

押出型ブラケットの直角度はJIS規格H4100特殊級に基づき±1°の公差内で製造しております。

■アルミフレーム素材の機械的性質（JIS規格参考）

材質（JIS記号）A6N01SS-T5
引張り強さ（N/mm2）245以上
耐力（N/mm2）205以上
縦弾性係数（N/mm2）69972
ブリネル硬度（HB）88
表面処理アルマイト処理9μm以上

類似商品

■8シリーズ（溝幅10mm）-1列溝用-押出型ブラケット

商品名薄型ブラケット 厚型ブラケット極厚型
ブラケット		厚型ブラケット/
トライアングル
ブラケット		偏芯ブラケット不等辺
ブラケット		異種サイズ
フレーム接続
ブラケット
製品写真

8シリーズ（溝幅10mm）用薄型ブラケット 関連画像1_類似商品

8シリーズ（溝幅10mm）用薄型ブラケット 関連画像2_類似商品

8シリーズ（溝幅10mm）用薄型ブラケット 関連画像3_類似商品

8シリーズ（溝幅10mm）用薄型ブラケット 関連画像4_類似商品

8シリーズ（溝幅10mm）用薄型ブラケット 関連画像5_類似商品

8シリーズ（溝幅10mm）用薄型ブラケット 関連画像6_類似商品

8シリーズ（溝幅10mm）用薄型ブラケット 関連画像7_類似商品

特長クロス接続の際にフレームからはみ出ないブラケットです。狭いスペースで利用可能です。アルミフレームと同じ材質でアルマイト処理を施したタイプです。フレームとの外観を統一したい際に有効です。厚型ブラケットとボルトの本数が同じでより強固に接続できます。1面に取付穴が2個のタイプです。4本のボルトを使用するためフレームをより強固に接続可能です。穴位置が偏芯しており、側面にプレートを付ける際、3mm/5mm厚のプレートをフレーム面と合わせて取付可能です。縦・横の長さが不等辺のタイプです。狭い場所への取り付けが可能です。取付穴が互い違いのタイプです。40角と30角のフレームを接続可能なタイプです。
許容荷重166620582058308720582572-
代表型式本商品NBLTS8HBLUS8HBLTSW8（厚型）HBLTH8HBLTF8HBLTS8-6L
HBKTST8
（直角加工タイプ）		HBKUS8
（直角加工タイプ）		HBLDSWT8
（トライアングル）

関連商品

■8シリーズ

商品名アルミフレームブラインドジョイントフレームキャップ溝カバーナット
写真

8シリーズ（溝幅10mm）用薄型ブラケット 関連画像1_関連商品

8シリーズ（溝幅10mm）用薄型ブラケット 関連画像2_関連商品

8シリーズ（溝幅10mm）用薄型ブラケット 関連画像3_関連商品

8シリーズ（溝幅10mm）用薄型ブラケット 関連画像4_関連商品

8シリーズ（溝幅10mm）用薄型ブラケット 関連画像5_関連商品

カタログページ8シリーズカタログ8シリーズカタログ8シリーズカタログ8シリーズカタログ8シリーズカタログ
商品ページこちらこちらこちらこちらこちら
総合情報ページ詳細ページ詳細ページ詳細ページ詳細ページ詳細ページ

アルミフレーム 総合情報ページ

取手 / 蝶番 / 錠

キャスタ / アジャスタ / アンカー

アルミフレームユニット

他アクセサリ

関連リンク

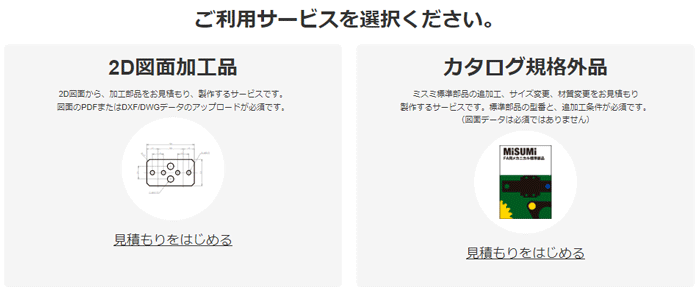

■規格外品サービスのご案内
・カタログ掲載以外のサイズ変更・軸穴追加工・材質変更など、規格外品サービスより特注お見積り承ります。
【図面品、ミスミFAカタログ規格外品の特注見積もり】
  https://meviy.misumi-ec.com/fa/2d/
 ※回答までに土日・祝日含まず2～7日営業日をいただいております。
 製作可否からのお見積りになりますので、予めご了承いただければ幸いです。

型番リスト

表示件数:
  1. 1
型番
環境対応
適用フレーム幅(mm)
表面処理
ブラケットタイプ
付属品
フレーム接続穴数
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
RoHS対応（10物質）
80
アルマイト処理
薄型ブラケット
無
4
10

1個

240円( 264円 )

在庫品1日目

当日出荷可能

RoHS対応（10物質）
80
アルマイト処理
薄型ブラケット　穴位置変更タイプ
無
4
10

1個

262円( 288円 )

在庫品1日目

当日出荷可能

RoHS対応（10物質）
80
アルマイト処理
薄型ブラケット　穴位置変更タイプ
SEC(座金組込ボルト・ナットセット)
4
10

1個

650円( 715円 )

在庫品1日目

当日出荷可能

-
80
アルマイト処理
薄型ブラケット　穴位置変更タイプ
SEP(ボルト・後入れバネナットセット)
4
-

1個

560円( 616円 )

在庫品1日目

当日出荷可能

-
80
アルマイト処理
薄型ブラケット　穴位置変更タイプ
SET(ボルト・ナットセット)
4
-

1個

502円( 552円 )

在庫品1日目

当日出荷可能

-
80
アルマイト処理
薄型ブラケット　穴位置変更タイプ
SEU(ボルト・先入れバネナットセット)
4
-

1個

560円( 616円 )

在庫品1日目

当日出荷可能

RoHS対応（10物質）
80
アルマイト処理
薄型ブラケット　穴位置変更タイプ
SSP(ステンレスボルト・後入れバネナットセット)
4
10

1個

591円( 650円 )

在庫品1日目

当日出荷可能

RoHS対応（10物質）
80
アルマイト処理
薄型ブラケット　穴位置変更タイプ
SST(ステンレスボルト・ナットセット)
4
10

1個

502円( 552円 )

在庫品1日目

当日出荷可能

RoHS対応（10物質）
80
アルマイト処理
薄型ブラケット　穴位置変更タイプ
SSU(ステンレスボルト・先入れバネナットセット)
4
10

1個

685円( 754円 )

在庫品1日目

当日出荷可能

RoHS対応（10物質）
80
アルマイト処理
薄型ブラケット
SEC(座金組込ボルト・ナットセット)
4
10

1個

628円( 691円 )

在庫品1日目

当日出荷可能

-
80
アルマイト処理
薄型ブラケット
SEP(ボルト・後入れバネナットセット)
4
-

1個

538円( 592円 )

在庫品1日目

当日出荷可能

-
80
アルマイト処理
薄型ブラケット
SET(ボルト・ナットセット)
4
-

1個

480円( 528円 )

在庫品1日目

当日出荷可能

-
80
アルマイト処理
薄型ブラケット
SEU(ボルト・先入れバネナットセット)
4
-

1個

538円( 592円 )

在庫品1日目

当日出荷可能

RoHS対応（10物質）
80
アルマイト処理
薄型ブラケット
SSP(ステンレスボルト・後入れバネナットセット)
4
10

1個

569円( 626円 )

在庫品1日目

当日出荷可能

RoHS対応（10物質）
80
アルマイト処理
薄型ブラケット
SST(ステンレスボルト・ナットセット)
4
10

1個

480円( 528円 )

在庫品1日目

当日出荷可能

RoHS対応（10物質）
80
アルマイト処理
薄型ブラケット
SSU(ステンレスボルト・先入れバネナットセット)
4
10

1個

663円( 729円 )

在庫品1日目

当日出荷可能

RoHS対応（10物質）
40
アルマイト処理
薄型ブラケット
無
2
10

1個

119円( 131円 )

在庫品1日目

当日出荷可能

RoHS対応（10物質）
40
アルマイト処理
薄型ブラケット
SEC(座金組込ボルト・ナットセット)
2
10

1個

312円( 343円 )

在庫品1日目

当日出荷可能

-
40
アルマイト処理
薄型ブラケット
SEP(ボルト・後入れバネナットセット)
2
-

1個

268円( 295円 )

在庫品1日目

当日出荷可能

-
40
アルマイト処理
薄型ブラケット
SET(ボルト・ナットセット)
2
-

1個

239円( 263円 )

在庫品1日目

当日出荷可能

-
40
アルマイト処理
薄型ブラケット
SEU(ボルト・先入れバネナットセット)
2
-

1個

268円( 295円 )

在庫品1日目

当日出荷可能

RoHS対応（10物質）
40
アルマイト処理
薄型ブラケット
SSP(ステンレスボルト・後入れバネナットセット)
2
10

1個

284円( 312円 )

在庫品1日目

当日出荷可能

RoHS対応（10物質）
40
アルマイト処理
薄型ブラケット
SST(ステンレスボルト・ナットセット)
2
10

1個

239円( 263円 )

在庫品1日目

当日出荷可能

RoHS対応（10物質）
40
アルマイト処理
薄型ブラケット
SSU(ステンレスボルト・先入れバネナットセット)
2
10

1個

330円( 363円 )

在庫品1日目

当日出荷可能

RoHS対応（10物質）
40
黒アルマイト
薄型ブラケット
無
2
10

1個

208円( 229円 )

在庫品1日目

当日出荷可能

RoHS対応（10物質）
40
黒アルマイト
薄型ブラケット
SEP(ボルト・後入れバネナットセット)
2
10

1個

381円( 419円 )

在庫品1日目

当日出荷可能

RoHS対応（10物質）
40
黒アルマイト
薄型ブラケット
SET(ボルト・ナットセット)
2
10

1個

352円( 387円 )

在庫品1日目

当日出荷可能

RoHS対応（10物質）
40
黒アルマイト
薄型ブラケット
SEU(ボルト・先入れバネナットセット)
2
10

1個

381円( 419円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

薄型の押出ブラケットです。取付時の省スペース化に有効です。追加工で穴位置の変更が可能です。

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格


在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
数量区分標準対応個別対応
小口大口
数　量1～200201～
出荷日通常お見積り
[ ! ]表示数量超えはWOSにてご確認ください。
出荷日については、こちらをご覧ください。

概要・仕様


～穴位置ずれタイプ（HBLST5-P）をご検討中のお客様へ～
アルミフレームの側面同士の締結に！
ミスミ初のボルト取り付け穴が互い違いの薄型ブラケット

※絞り込み条件より
【ブラケット：薄型ブラケット穴位置変更タイプ】を選択してください。


※以下内容は穴位置ずれブラケット「HBLSD8-P」についての内容となります。



こんなお悩みございませんか？

お悩み　11列溝のフレーム同士を平行に90度にした構成で設計したい
お悩み　22列溝と1列溝のフレームでフレーム同士を平行に90度締結する際、
背面に板金プレートで締結するしかなく不安があった
お悩み　3安くコンパクトにフレームの側面同士を締結したい

８シリーズ（溝幅１０ｍｍ）用薄型ブラケット:関連画像



薄型ブラケット　穴位置変更タイプで解決！

解決ボルト同士が干渉しない為、フレーム溝が平行な状態で側面同士を簡単に取付け可能！
解決低コスト！さらに薄型ブラケットの為、取付け部分の省スペース化を実現！



商品特長

８シリーズ（溝幅１０ｍｍ）用薄型ブラケット:関連画像

６シリーズ（溝幅８ｍｍ）用薄型ブラケット:関連画像

※絞り込み条件より
【ブラケットタイプ：薄型ブラケット穴位置変更タイプ】を選択してください



お客様の声

締結方法の選択肢が広がりました。

８シリーズ（溝幅１０ｍｍ）用薄型ブラケット:関連画像

他メーカーの類似品と比べ価格も安いため、また購入したいです。

８シリーズ（溝幅１０ｍｍ）用薄型ブラケット:関連画像

薄型のため見た目もすっきりと締結ができ満足しています。

８シリーズ（溝幅１０ｍｍ）用薄型ブラケット:関連画像



関連商品

８シリーズ（溝幅１０ｍｍ）用薄型ブラケット:関連画像
5シリーズ（溝幅6ｍｍ）用
薄型ブラケット
８シリーズ（溝幅１０ｍｍ）用薄型ブラケット:関連画像
6シリーズ（溝幅8ｍｍ）用
薄型ブラケット

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

８シリーズ（溝幅１０ｍｍ）用薄型ブラケット

８シリーズ（溝幅１０ｍｍ）用薄型ブラケット

    ６シリーズ（溝幅８ｍｍ）用薄型ブラケット

    ６シリーズ（溝幅８ｍｍ）用薄型ブラケット

      ５シリーズ（溝幅６ｍｍ）用薄型ブラケット

      ５シリーズ（溝幅６ｍｍ）用薄型ブラケット

        ８シリーズ（溝幅１０ｍｍ）－２列溝用－押出厚型ブラケット

        ８シリーズ（溝幅１０ｍｍ）－２列溝用－押出厚型ブラケット

          ８シリーズ（溝幅１０ｍｍ）－１列溝用－押出偏心ブラケット

          ８シリーズ（溝幅１０ｍｍ）－１列溝用－押出偏心ブラケット

            ８シリーズ（溝幅１０ｍｍ）－１列溝用－突起付反転ブラケット　取付穴4個タイプ

            ８シリーズ（溝幅１０ｍｍ）－１列溝用－突起付反転ブラケット　取付穴4個タイプ

              ８シリーズ（溝幅１０ｍｍ）－１列溝用－片面長穴ブラケット

              ８シリーズ（溝幅１０ｍｍ）－１列溝用－片面長穴ブラケット

                ８－４５シリーズ（溝幅１０ｍｍ）－２列溝用－　押出厚型ブラケット

                ８－４５シリーズ（溝幅１０ｍｍ）－２列溝用－　押出厚型ブラケット

                  ８シリーズ（溝幅１０ｍｍ）－２列溝用－押出厚型ブラケット　取付穴8個タイプ

                  ８シリーズ（溝幅１０ｍｍ）－２列溝用－押出厚型ブラケット　取付穴8個タイプ

                    ８－４５シリーズ（溝幅１０ｍｍ）－２列溝用－　押出厚型ブラケット　取付穴４個タイプ

                    ８－４５シリーズ（溝幅１０ｍｍ）－２列溝用－　押出厚型ブラケット　取付穴４個タイプ

                      ６シリーズ（溝幅８ｍｍ）－２列溝用－　押出厚型ブラケット

                      ６シリーズ（溝幅８ｍｍ）－２列溝用－　押出厚型ブラケット

                        ６シリーズ（溝幅８ｍｍ）－１列溝用－　片面長穴ブラケット

                        ６シリーズ（溝幅８ｍｍ）－１列溝用－　片面長穴ブラケット

                          ６シリーズ（溝幅８ｍｍ）用薄型ステンレスブラケット

                          ６シリーズ（溝幅８ｍｍ）用薄型ステンレスブラケット
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 119円～ 75円～ 66円～ 268円～ 273円～ 310円～ 156円～ 301円～ 566円～ 588円～ 178円～ 131円～ 122円～
                            通常出荷日 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能
                            詳細材質 A6N01SS-T5 A6N01SS-T5 A6N01SS-T5 - A6N01SS-T5 ADC12 ADC12 - A6N01SS-T5 A6N01SS-T5 - ADC12 SUS304
                            ブラケット種類 薄型ブラケット 薄型ブラケット 薄型ブラケット 押出型ブラケット 押出型ブラケット 突起付ブラケット 突起付ブラケット 押出型ブラケット 押出型ブラケット 押出型ブラケット 押出型ブラケット 突起付ブラケット 薄型ブラケット
                            シリーズ ミスミ　8シリーズ（溝幅10mm） ミスミ　6シリーズ（溝幅8mm） ミスミ　5シリーズ（溝幅6mm） ミスミ　8シリーズ（溝幅10mm） ミスミ　8シリーズ（溝幅10mm） ミスミ　8シリーズ（溝幅10mm） ミスミ　8シリーズ（溝幅10mm） ミスミ　8-45シリーズ（溝幅10mm） ミスミ　8シリーズ（溝幅10mm） ミスミ　8-45シリーズ（溝幅10mm） ミスミ　6シリーズ（溝幅8mm） ミスミ　6シリーズ（溝幅8mm） ミスミ　6シリーズ（溝幅8mm）
                            突起位置選択 突起なし 突起なし 突起なし 突起なし 突起なし 両側突起付き 両側突起付き 突起なし 突起なし 突起なし 突起なし 両側突起付き 突起なし
                            直角度 基準なし 基準なし 基準なし - 基準なし 基準あり 基準あり - 基準あり 基準なし - 基準あり 基準なし

                            ８シリーズ（溝幅１０ｍｍ）用薄型ブラケットのレビュー

                            評価 4.7 平均満足度：4.7 14件のレビュー
                            1. 星５
                              79%
                            2. 星４
                              21%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            試験設備の外枠
                            評価 5.0満足度：5.02022/01/12
                            本来はアルミフレーム同士を結合する為の部品と思われ、実際にその用途で使用する分にも見栄え良好で良いです。
                            また、板厚があり思ったより剛性も高く、満足しています。
                            また、アルミフレーム同士の結合だけではなく、アルミフレームの側面に他部品を付ける為のブラケットとして使える、かつアルミフレームと面一に出来る為、棚板や壁の固定にも便利に使用可能です。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            アルミフレームブラケット
                            評価 4.0満足度：4.02021/09/09
                            アルミフレームブラケットとして使用しました。
                            突起付だと干渉するところに使用しました。
                            突起付と比較すると仮組で位置が安定しませんが
                            安価なので良しとします。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            アルミフレームに小物部品を取付ける際に
                            評価 5.0満足度：5.02021/08/25
                            アルミフレームに比較的負荷の小さい小物部品を取付ける際に使用します。
                            加工製作品と違い非常に安価で、アルマイト処理されて体裁も良好なので便利に使用しています。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            筐体フレームに使用
                            評価 5.0満足度：5.02021/07/22
                            フレームを組み合わせた時に角度を付けたりフレシキブルに使用できるので、突起付きL字ブラケットとの使い分けで自由なデザインが可能になります。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            機械設備部品
                            評価 4.0満足度：4.02021/03/09
                            アルミフレームや専用ナットも同時購入、フレーム固定用に購入。
                            組付調整も楽なので使用しています。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            14件全て見る

                            直角接続ブラケットカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
