チェーンテンショナー　アイドラーセットタイプ

チェーンテンショナー　アイドラーセットタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 4.6平均満足度4.6 この商品のレビューをみる（5件）
通常価格(税別)
4,190円 ～ 4,660円
税込価格
4,609円 ～ 5,126円

軸を回転させるだけでテンションを調節出来る中間テンション用のテンショナーです。

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

上下にあるコンベヤの移載装置

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定5件の候補があります。

Loading...

外形図・規格表

外形図

THBS

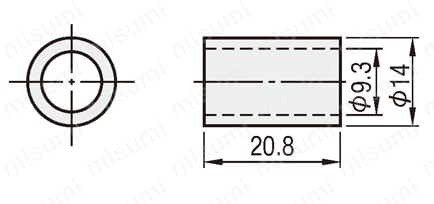

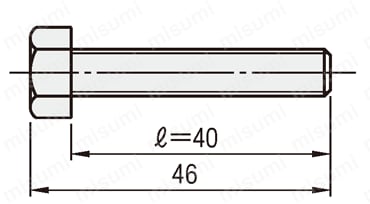

・スペーサ（4コ）  ・M8ボルト（4コ）  ・M8ナット（4コ）
[ ! ]アイドラースプロケットは360°偏心できます。

Type[ M ]材質[ S ]表面処理
アイドラースプロケットS35C相当(歯面：高周波焼入)四三酸化鉄皮膜
ベースプレートSUM24L
スペーサ

規格表

型式
THBS35
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式アイドラースプロケットAB質量
(kg)		￥基準単価
Type呼び品番歯数DoDp
THBS35DRC35−18186054.8526470.894,190
40DRC40−15156761.080.924,260
50DRC50−13137466.340.964,260
60DRC60−11117667.621.004,350
80DRC80−998574.2630511.114,660
■テンショナー使用可能箇所
TypeTSUBTNSR
TNSN		TNSRL
TNSNL		THBSTSBXA
掲載ページこちらこちらこちらこちらこちら
取付箇所
駆動側○○×××
従動側○○○○○
中間部※○○○○△
※チェーンのたるみや振動を取り除く為の支えとしてご使用いただけます。
[ ! ]TSBXAは従動側で常にテンションをかける箇所にご使用いただけます。

型番リスト

表示件数:
  1. 1
型番
No.(適用ローラチェーン)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
35(JIS35)
10

1個

4,190円( 4,609円 )

在庫品1日目

当日出荷可能

40(JIS40)
10

1個

4,260円( 4,686円 )

在庫品1日目

当日出荷可能

50(JIS50)
10

1個

4,260円( 4,686円 )

在庫品1日目

当日出荷可能

60(JIS60)
10

1個

4,350円( 4,785円 )

在庫品1日目

当日出荷可能

80(JIS80)
10

1個

4,660円( 5,126円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

軸を回転させるだけでテンションを調節出来る中間テンション用のテンショナーです。

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数 量1〜910〜1415〜1920〜5051〜
値引率基準単価5％10％18％お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

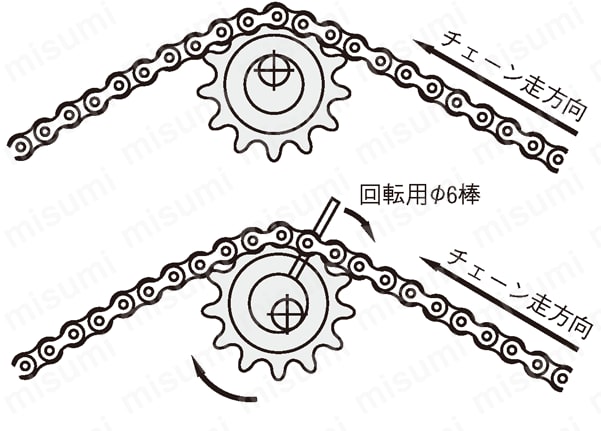

（図１）





（図２）



 チェーンとスプロケットのセンターを
よく一致させてください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
