コンベア用ローラ軸
- 規格変更
- 通常価格(税別)
- -
- 税込価格
- -
ミスミのコンベヤ用ローラ、コンベヤ用ミニローラに適合するコンベヤ用ローラー軸で...
- 規格・仕様：
-
- 大口分納
-
- 環境対応：
- RoHS対応（10物質）
-
- 種類：
- ローラ用軸
-
- ライニング種類：
- なし
(i)ご注意
- スナップピンは付属しておりません。
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

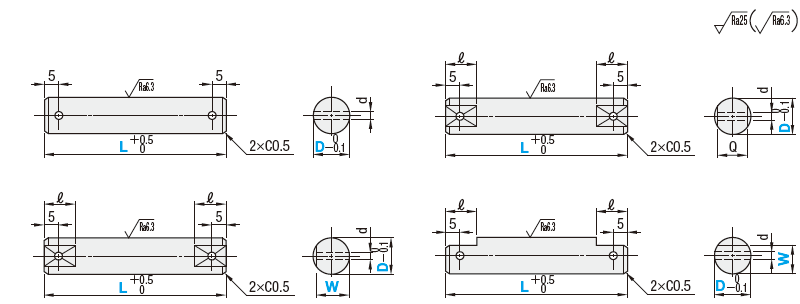

外形図・規格表
外形図
形状
A形状
G形状
D形状
E（D12のみ）
| Type | [ M ]材質 | [ S ]表面処理 |
| HRD | S45C相当 | − |
| HRDB | 四三酸化鉄皮膜 | |
| HRDM | 無電解ニッケルメッキ | |
| HRDS | SUS304 | − |
[ ! ]スナップピンは付属しておりません。
規格表
| 型式 | － | L | － | W | ||||
| Type | 形状 | D | ||||||
| HRD | D | 6 | − | 135 | − | 4.5 | ||
| 型式 | L 指定1mm単位 | W 選択 | Q | d | ℓ | |||
| Type | 形状 | D | ||||||
| HRD HRDB HRDM HRDS | A D G E | 6 | 60〜550 | 4 | 4.5 | 4 | 2.5 | 11 |
| 8 | 5.8 | 6 | 6 | 2.5 | 12 | |||
| 12 | 10 | 8 | 3 | 13 | ||||
[ ! ]ミスミではコンベア用フレームのお取り扱いはありません。
製品比較情報
| シリーズ名 | コンベア用ローラ軸 | 金属コンベア用ローラ | スナップピン | コンベヤ用ローラ軸セット販売 |
|---|---|---|---|---|
| 画像 |  |  |  |  |
| 単品/セット品 | 単品（ローラ軸） | 単品（ローラ） | 単品（スナップピン） | セット品（ローラ / ローラ軸 / スナップピン） |
| 材質 | スチール / ステンレス | スチール / ステンレス / アルミニウム | スチール / ステンレス | スチール |
使用例
| アルミフレームを利用した フリーローラコンベヤ | モータローラを使用した ローラコンベヤ |
|---|---|
 |  |
| 空コンテナの搬送、一時ストックをする、 シンプルなグラビティコンベヤ 詳細はこちら | フリーローラとモータローラを 組み合せたローラコンベヤ 詳細はこちら |
関連リンク
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。

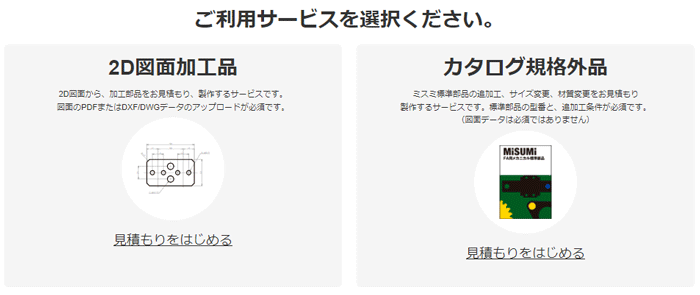

・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
型番リスト
- 表示件数:
| 型番 |
特性・用途 |
ローラ材質 |
表面処理 |
軸外径 D(mm) |
先端形状 |
W(mm) |
L(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
該当なし
|
[スチール] S45C相当
|
なし
|
6
|
A
|
-
|
60 ～ 550
| 10 | 1個 | -( -
) | 3日目 | |
該当なし
|
[スチール] S45C相当
|
なし
|
8
|
A
|
-
|
60 ～ 550
| 10 | 1個 | -( -
) | 3日目 | |
該当なし
|
[スチール] S45C相当
|
なし
|
12
|
A
|
-
|
60 ～ 550
| 10 | 1個 | -( -
) | 3日目 | |
該当なし
|
[スチール] S45C相当
|
四三酸化鉄皮膜
|
6
|
A
|
-
|
60 ～ 550
| 10 | 1個 | -( -
) | 3日目 | |
該当なし
|
[スチール] S45C相当
|
四三酸化鉄皮膜
|
8
|
A
|
-
|
60 ～ 550
| 10 | 1個 | -( -
) | 3日目 | |
該当なし
|
[スチール] S45C相当
|
四三酸化鉄皮膜
|
12
|
A
|
-
|
60 ～ 550
| 10 | 1個 | -( -
) | 3日目 | |
該当なし
|
[スチール] S45C相当
|
四三酸化鉄皮膜
|
6
|
D
|
4 ～ 4.5
|
60 ～ 550
| 10 | 1個 | -( -
) | 3日目 | |
該当なし
|
[スチール] S45C相当
|
四三酸化鉄皮膜
|
8
|
D
|
5.8 ～ 6
|
60 ～ 550
| 10 | 1個 | -( -
) | 3日目 | |
該当なし
|
[スチール] S45C相当
|
四三酸化鉄皮膜
|
12
|
D
|
10
|
60 ～ 550
| 10 | 1個 | -( -
) | 3日目 | |
該当なし
|
[スチール] S45C相当
|
四三酸化鉄皮膜
|
12
|
E
|
10
|
60 ～ 550
| 10 | 1個 | -( -
) | 3日目 | |
該当なし
|
[スチール] S45C相当
|
四三酸化鉄皮膜
|
6
|
G
|
-
|
60 ～ 550
| 10 | 1個 | -( -
) | 3日目 | |
該当なし
|
[スチール] S45C相当
|
四三酸化鉄皮膜
|
8
|
G
|
-
|
60 ～ 550
| 10 | 1個 | -( -
) | 3日目 | |
該当なし
|
[スチール] S45C相当
|
四三酸化鉄皮膜
|
12
|
G
|
-
|
60 ～ 550
| 10 | 1個 | -( -
) | 3日目 | |
該当なし
|
[スチール] S45C相当
|
なし
|
6
|
D
|
4 ～ 4.5
|
60 ～ 550
| 10 | 1個 | -( -
) | 3日目 | |
該当なし
|
[スチール] S45C相当
|
なし
|
8
|
D
|
5.8 ～ 6
|
60 ～ 550
| 10 | 1個 | -( -
) | 3日目 | |
該当なし
|
[スチール] S45C相当
|
なし
|
12
|
D
|
10
|
60 ～ 550
| 10 | 1個 | -( -
) | 3日目 | |
該当なし
|
[スチール] S45C相当
|
なし
|
12
|
E
|
10
|
60 ～ 550
| 10 | 1個 | -( -
) | 3日目 | |
該当なし
|
[スチール] S45C相当
|
なし
|
6
|
G
|
-
|
60 ～ 550
| 10 | 1個 | -( -
) | 3日目 | |
該当なし
|
[スチール] S45C相当
|
なし
|
8
|
G
|
-
|
60 ～ 550
| 10 | 1個 | -( -
) | 3日目 | |
該当なし
|
[スチール] S45C相当
|
なし
|
12
|
G
|
-
|
60 ～ 550
| 10 | 1個 | -( -
) | 3日目 | |
耐食性・耐薬品
|
[スチール] S45C相当
|
無電解ニッケルメッキ
|
6
|
A
|
-
|
60 ～ 550
| 10 | 1個 | -( -
) | 3日目 | |
耐食性・耐薬品
|
[スチール] S45C相当
|
無電解ニッケルメッキ
|
8
|
A
|
-
|
60 ～ 550
| 10 | 1個 | -( -
) | 3日目 | |
耐食性・耐薬品
|
[スチール] S45C相当
|
無電解ニッケルメッキ
|
12
|
A
|
-
|
60 ～ 550
| 10 | 1個 | -( -
) | 3日目 | |
耐食性・耐薬品
|
[スチール] S45C相当
|
無電解ニッケルメッキ
|
6
|
D
|
4 ～ 4.5
|
60 ～ 550
| 10 | 1個 | -( -
) | 3日目 | |
耐食性・耐薬品
|
[スチール] S45C相当
|
無電解ニッケルメッキ
|
8
|
D
|
5.8 ～ 6
|
60 ～ 550
| 10 | 1個 | -( -
) | 3日目 | |
耐食性・耐薬品
|
[スチール] S45C相当
|
無電解ニッケルメッキ
|
12
|
D
|
10
|
60 ～ 550
| 10 | 1個 | -( -
) | 3日目 | |
耐食性・耐薬品
|
[スチール] S45C相当
|
無電解ニッケルメッキ
|
12
|
E
|
10
|
60 ～ 550
| 10 | 1個 | -( -
) | 3日目 | |
耐食性・耐薬品
|
[スチール] S45C相当
|
無電解ニッケルメッキ
|
6
|
G
|
-
|
60 ～ 550
| 10 | 1個 | -( -
) | 3日目 | |
耐食性・耐薬品
|
[スチール] S45C相当
|
無電解ニッケルメッキ
|
8
|
G
|
-
|
60 ～ 550
| 10 | 1個 | -( -
) | 3日目 | |
耐食性・耐薬品
|
[スチール] S45C相当
|
無電解ニッケルメッキ
|
12
|
G
|
-
|
60 ～ 550
| 10 | 1個 | -( -
) | 3日目 | |
耐食性・耐薬品 / 非磁性 / 耐熱性
|
[ステンレス] SUS304
|
なし
|
6
|
A
|
-
|
60 ～ 550
| 10 | 1個 | -( -
) | 3日目 | |
耐食性・耐薬品 / 非磁性 / 耐熱性
|
[ステンレス] SUS304
|
なし
|
8
|
A
|
-
|
60 ～ 550
| 10 | 1個 | -( -
) | 3日目 | |
耐食性・耐薬品 / 非磁性 / 耐熱性
|
[ステンレス] SUS304
|
なし
|
12
|
A
|
-
|
60 ～ 550
| 10 | 1個 | -( -
) | 3日目 | |
耐食性・耐薬品 / 非磁性 / 耐熱性
|
[ステンレス] SUS304
|
なし
|
6
|
D
|
4 ～ 4.5
|
60 ～ 550
| 10 | 1個 | -( -
) | 3日目 | |
耐食性・耐薬品 / 非磁性 / 耐熱性
|
[ステンレス] SUS304
|
なし
|
8
|
D
|
5.8 ～ 6
|
60 ～ 550
| 10 | 1個 | -( -
) | 3日目 | |
耐食性・耐薬品 / 非磁性 / 耐熱性
|
[ステンレス] SUS304
|
なし
|
12
|
D
|
10
|
60 ～ 550
| 10 | 1個 | -( -
) | 3日目 | |
耐食性・耐薬品 / 非磁性 / 耐熱性
|
[ステンレス] SUS304
|
なし
|
12
|
E
|
10
|
60 ～ 550
| 10 | 1個 | -( -
) | 3日目 | |
耐食性・耐薬品 / 非磁性 / 耐熱性
|
[ステンレス] SUS304
|
なし
|
6
|
G
|
-
|
60 ～ 550
| 10 | 1個 | -( -
) | 3日目 | |
耐食性・耐薬品 / 非磁性 / 耐熱性
|
[ステンレス] SUS304
|
なし
|
8
|
G
|
-
|
60 ～ 550
| 10 | 1個 | -( -
) | 3日目 | |
耐食性・耐薬品 / 非磁性 / 耐熱性
|
[ステンレス] SUS304
|
なし
|
12
|
G
|
-
|
60 ～ 550
| 10 | 1個 | -( -
) | 3日目 |
Loading...
詳細情報
基本情報
ミスミのコンベヤ用ローラ、コンベヤ用ミニローラに適合するコンベヤ用ローラー軸です。(HROB・HROBUを除く。)
【種類】ローラ用軸
【材質】スチール（S45C相当）・ステンレス（SUS304）
【表面処理】スチール：表面処理無・四三酸化鉄皮膜・無電解ニッケルメッキ
【軸端形状】4種類から、また長さは60～550まで1mm単位でご指定可能
スナップピンページはこちら
軸セットタイプのローラはこちら
(i)ご注意
- スナップピンは付属しておりません。
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ￥本体価格 | ￥形状価格(本体価格＋) | ||||||
| Type | D | 60〜200 | 201〜400 | 401〜550 | A | D | E | G |
| HRD | 6 | 320 | 480 | 720 | 160 | 540 | - | 790 |
| 8 | 380 | 660 | 1,000 | 170 | 550 | - | 800 | |
| 12 | 440 | 720 | 1,090 | 200 | 580 | 580 | 830 | |
| HRDB | 6 | 480 | 660 | 890 | 160 | 540 | - | 790 |
| 8 | 550 | 830 | 1,180 | 170 | 550 | - | 800 | |
| 12 | 620 | 890 | 1,260 | 200 | 580 | 580 | 830 | |
| HRDM | 6 | 580 | 750 | 990 | 160 | 540 | - | 790 |
| 8 | 640 | 920 | 1,260 | 170 | 550 | - | 800 | |
| 12 | 700 | 990 | 1,340 | 200 | 580 | 580 | 830 | |
| HRDS | 6 | 440 | 720 | 1,090 | 220 | 720 | - | 980 |
| 8 | 550 | 870 | 1,310 | 240 | 750 | - | 1,000 | |
| 12 | 660 | 1,060 | 1,590 | 270 | 770 | 770 | 1,030 | |
| 数量区分 | 標準対応 | 個別対応 | ||||
| 小口 | 大口 | 大口 | ||||
| 数 量 | 1～１9 | 20～34 | 35～49 | 50～100 | 101～200 | 201～ |
| 値引率 | 基準単価 | 5% | 10% | 18% | 20% | お見積り |
| 出荷日 | 通常 | +9日 | ||||
納期
| 3 | 日目出荷 |
| ご注文締切 | |||||
| 急 | ストークA早割 | 翌日出荷 | 300円/1明細行 | PM 3:00迄 | >>こちら |
ストークA | 翌日出荷 | 500円/1本 | PM 6:00迄 |
[ ! ]ストークAは3本以上で１明細行当たり一律1,350円
出荷日については、こちらをご覧ください。
概要・仕様
使用例
