ミスミ

ミスミ

クーラープレート

クーラープレート

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

冷却水を通すことにより、加熱物を効果的に冷やすことができます。

詳細情報を確認する

(i)ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

水面のぞき窓

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

型番

HTPCS-[50-200/1]-[50-200/1]-[15-30/5]-R[1,​2]-N[1,​2,​3,​4,​5,​6,​7]-P[25-175/1] 解除

  • CADデータ未対応

Loading...

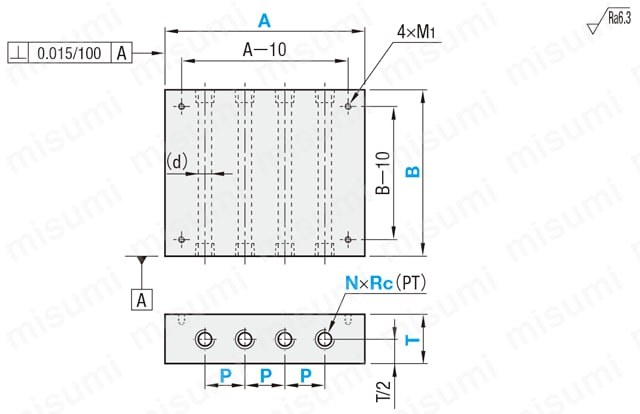

外形図・規格表

クーラープレート:関連画像
[ ! ]指示無き寸法公差はJISB0405m級に準じる。
Type材質
表面処理記号		[ M ]材質
HTPCSSUS303

規格表

型式−プレート−RC(PT)−N
(クーラー穴数)		−P
(ピッチ)

A−B−T
HTPCS−200−200−15−R1−N4−P30
M1サイズ表
（d）サイズ表
ABM1
50〜10050〜100M4×0.7深サ6
101〜200M5×0.8深サ8
101〜20050〜100
101〜200M6×1.0深サ10

Rc(PT)(d)
1(1/8)8.5
2(1/4)11.4
型式指定1mm単位T
指定5mm単位		Rc(PT)N
クーラー穴数		P
指定1mm単位
Type材質記号AB
HTPCS50〜20050〜20015〜301(1/8)1〜725〜(A−25)
20〜302(1/4)
[ ! ]プレートの上下・左右すべての端面から、クーラー穴とタップ穴までの距離は2mm以上必要です。
[ ! ]穴と穴(クーラー穴同士、クーラー穴とタップ穴)の距離は2mm以上必要です。
■ヒータ穴単価（D：5〜18）/クーラー穴単価（Rc：1〜2）
Type材質記号
AS
HTPL1,7103,430
HTPLT
HTPC-4,180
■本体価格 ＊HTPL・HTPLTはセンサ穴加工を含む
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式材質
記号		AB￥基準単価
HTPLHTPLT・HTPC
T10〜20T21〜30T10〜20T21〜30
ホットプレート
HTPL

HTPLT

クーラープレート
HTPC		A50〜100 50〜100 1,6102,0303,7504,180
101〜150 2,0902,7304,2304,870
151〜200 2,7803,6404,9305,780
101〜150 50〜100 2,0902,7304,2304,870
101〜150 2,7303,8604,8706,000
151〜200 3,6405,1405,7807,280
151〜200 50〜100 2,7803,6404,9305,780
101〜150 3,6405,1405,7807,280
151〜200 4,5006,2106,6408,350
S50〜100 50〜100 5,1406,3208,3509,530
101〜150 6,5908,1909,80011,400
151〜200 8,78010,92012,00014,140
101〜150 50〜100 6,5908,1909,80011,400
101〜150 9,00011,41012,21014,610
151〜200 12,00015,21015,21018,420
151〜200 50〜100 8,78010,92012,00014,140
101〜150 12,00015,21015,21018,420
151〜200 15,42019,71018,64022,920
[ ! ]この製品の価格は、表中に記載されている本体価格にヒータ穴単価/クーラ穴単価×本数を加えた金額になります （1円単位は切捨）。
（例）クーラープレート
型式−A−B−T−RC−N−P
HTPCS−100−100−20−R1−N4−P25
のとき
（本体価格） ＋ （クーラー穴単価×本数） ＝ 商品価格

型番リスト

表示件数:
  1. 1
型番
ねじ径選択 [R] 1(1/8) 2(1/4)
クーラ穴数 [N]
ピッチ [P}(mm)
A(mm)
B(mm)
T(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

HTPCS-[50-200/1]-[50-200/1]-[15-30/5]-R[1,2]-N[1,2,3,4,5,6,7]-P[25-175/1]

1 ～ 2
1 ～ 7
25 ～ 175
50 ～ 200
50 ～ 200
15 ～ 30
10

1個

-( - )

6日目

  1. 1

Loading...

詳細情報

基本情報

冷却水を通すことにより、加熱物を効果的に冷やすことができます。

(i)ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数 量1〜910〜1415〜2021～
値引率基準単価5％10％お見積り
[ ! ]数量スライド価格は、本体価格のみ適用となります。
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 5 日目出荷

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

クーラープレート:関連画像
■精度基準
●板厚平行度100mmに対し0.015以下
●平面度
T10～1516～2526以上
100mmに対し0.030.0150.012
●A・Bの寸法公差
99mm以下100～200
±0.2±0.3
●Tの寸法公差±0.1
●全周面取りC0.2～C1.0
