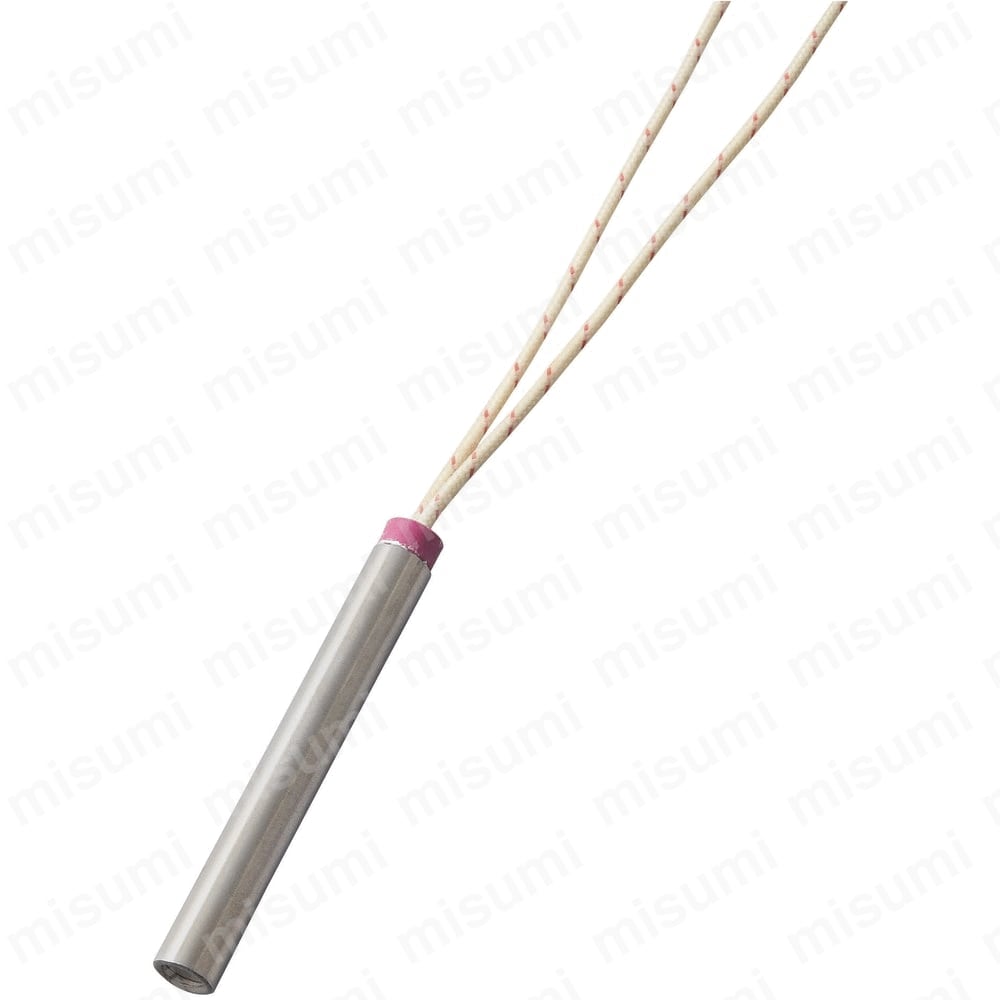

カートリッジヒータ Ｌ型ローレットフランジタイプ
- 通常価格(税別)
- -
- 税込価格
- -
カートリッジヒータ Ｌ型ローレットフランジタイプになります。
-
- 最高使用温度(℃)：
- 600
-
- 分類：
- ヒータ
-
- 材質証明書：
- 対象外
(i)ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

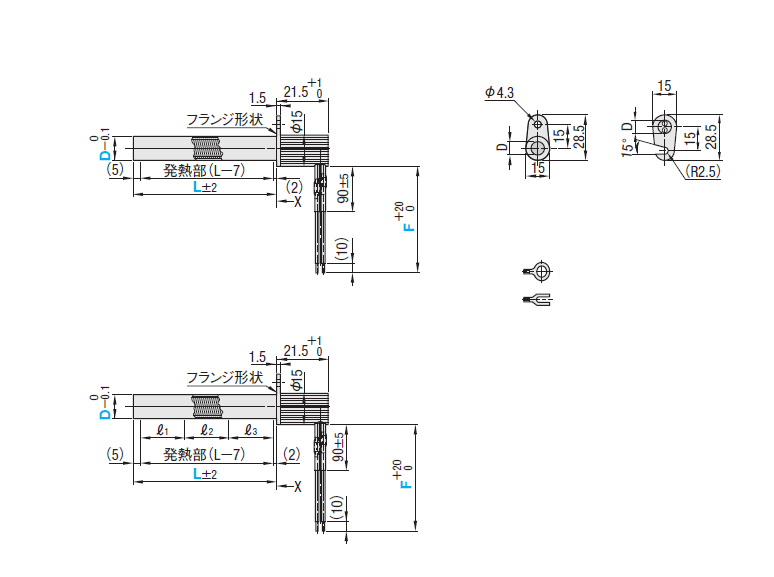

外形図・規格表
MCZLRA（フランジA形状 断線防止・内部結線型）
MCZLRB（フランジB形状 断線防止・内部結線型） ■L型ローレットフランジ均熱タイプ
MCZLRCA（フランジA形状 断線防止・内部結線型）
MCZLRCB（フランジB形状 断線防止・内部結線型）（フランジ）端子選択N（圧着端子無し）M（丸型圧着端子付）Y（Y型圧着端子付）（A形状）（B形状）
[ ! ]最高使用温度はシース部の温度です。リード線の耐熱温度に注意し、リード線は必ず取付穴から出すようにしてください。
本体 ：SUS304
ローレット ：SUS304
リード線 ：下記参照
端子 ：銅（すずメッキ）
フランジ ：SUS材
| ℓ1 | ℓ2 | ℓ3 | ||
| 長さ比率 | 1 | 1 | 1 | |
| 巻数比＊ | A | 1.1 | 1 | 1.1 |
| B | 1.3 | 1 | 1.3 | |
[ ! ]発熱部の長さが3の倍数にならない場合、長さの比率は調整の上、1：1：1に近似させて製作します。
規格表
| 型式 | − | L | − | V | − | W | − | Fリード線 | − | 端子 | ||
| リード線種類 | 長さ | |||||||||||
| MCHL12 | − | 300 | − | V100 | − | W350 | − | M | 1000 | − | Y | |
| 型式 | L 指定1mm単位 | V(電圧) 選択 | W(電力) 指定10W単位 | F(リード線) | 端子 選択 | 電力密度(W/cm2) | ||
| Type | D | リード線種類 | リード線長さ | |||||
| MCZLRA MCZLRB | 8 | 50〜400 | 100 | 50〜600 | B G T M | 100〜1000 (指定10mm単位) | N M Y | 2≦W/cm2≦15 [ ! ]W/cm2＝W/｛D x π x (L－7)/100｝ (全長ではなく、発熱部の電力密度で計算してください。) |
| 200 | 50〜1200 | |||||||
| 10 | 50〜600 | 100 | 50〜600 | |||||
| 200 | 50〜1200 | |||||||
| 12 | 100 | 50〜800 | ||||||
| 200 | 50〜1600 | |||||||
| 型式 | L 指定1mm単位 | V(電圧) 選択 | W(電力) 指定10W単位 | F(リード線) | 端子 選択 | 電力密度(W/cm2) | |||
| Type | 巻線比 | D | リード線種類 | リード線長さ | |||||
| MCZLRCA MCZLRCB | A (1.1:1:1.1) B (1.3:1:1.3) | 8 | 150〜300 | 100 | 70〜600 | B G T M | 100〜1000 (指定10mm単位) | N M Y | 2≦W/cm2≦15 [ ! ]W/cm2＝W/｛D x π x (L－7)/100｝ (全長ではなく、発熱部の電力密度で計算してください) |
| 200 | 70〜1000 | ||||||||
| 10 | 100 | 90〜600 | |||||||
| 200 | 90〜1000 | ||||||||
| 12 | 100 | 110〜600 | |||||||
| 200 | 110〜1200 | ||||||||
| 記号 | リード線種類 | 耐熱温度 | 特長 |
| B | すずメッキ軟銅ガラス編組線 | 180℃ | 一般用 |
| G | シリコンゴム＋すずメッキ軟銅線 | 180℃ | 耐薬品、耐水用 |
| T | ふっ素樹脂＋ニッケルメッキ軟銅線 | 260℃ | 耐薬品、耐水、耐候用 |
| M | マイカポリイミド巻シリカ＋ニッケル覆銅線 | 400℃ | 高耐熱用 |
| 記号 | 端子種類 | ねじ呼び |
| N | 圧着端子無し | − |
| M | 裸圧着端子 −丸型− | M4 |
| Y | 裸圧着端子 −Y型− | M4 |
取り付け/固定方法
- ヒーター外径と被加熱金属の取り付け穴のクリアランス（すき間）はできるだけ小さくしてください。
ヒーターの実測値に基づいて取り付け穴を加工する場合、片側のクリアランスは0.05mm以下とすることを推奨します。 - すべてのヒーターにおいて、取り付け穴はリーマ仕上げを推奨します。
- 取り付け穴の推奨公差は、ヒーター外径Dに対してH7公差としてください。
- ヒーターと被加熱物との密着度は、ヒーターの寿命に大きく影響します。
また、クリアランスが大きいと昇温時間が長くなり、温度制御の応答性（レスポンス）が低下する原因となります。
※リード線の外径は、電圧・電力量により異なりますが、おおよそφ2～φ4の範囲になります。

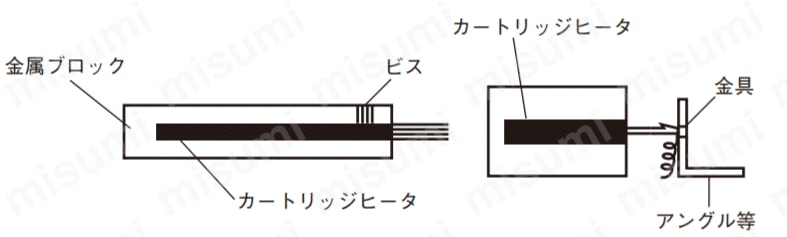

・カートリッジヒータが取付穴から抜けないようにする際は、下記のように固定してください。
①ビスでシースを固定する（シース非発熱部の中心に設置することを推奨）
②アングル等にリード線を固定する
使用上の注意
■定格電圧（V）以外での使用
定格電圧でのご使用を推奨致します。
定格電圧以上で使用した場合、異常加熱により出火、故障、破損等が起こるため絶対に避けてください。
定格電圧以下で使用した場合、出力が低下し性能の確保ができない為、非推奨となります。
■カードリッジヒータの寿命
カートリッジヒータの寿命は基本的に2つの原因があります。
| 原因 | ①ニクロム線またはリード線が断線 | ②シース（保護管）がダメージを受け、穴・亀裂・浸水が発生 | ||||||
|---|---|---|---|---|---|---|---|---|
| 例 | ・リード線への繰り返しの曲げなどによる外力の影響。 | ・化学的・物理的に穴が開き、異常加熱で断線。 | ||||||
| ・定格電流値以上の電流を加えた場合。 | ・シース内部に水や結露などの電流を通す液体が浸入し漏電・感電が発生。 | |||||||
| ・使用温度上限で使用し、内部ニクロム線が細くなった場合。 | ||||||||
※ヒータ部分が断線した場合、修復はできません。 危険ですので再利用を試みるのはお避け下さい。
※またカートリッジヒータにとっての悪条件を避けられない場合は、お客様の環境での故障頻度を記録し、交換手順に追記いただき交換運用をせざるを得ないことがあります。
■リード線を曲げる場合
・極端に曲げての使用（折り曲げる等）でなければ可能です。
リード線やターミナルピンを何度も屈曲させると折れる可能性があります。

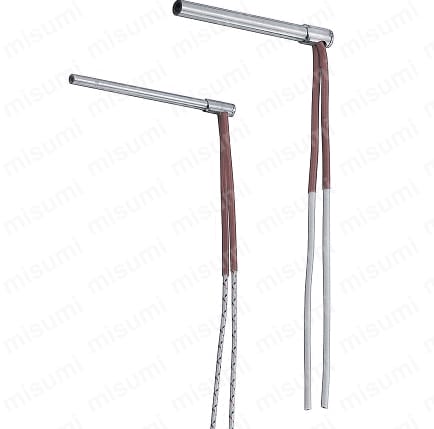

リード線を根本で曲げる場合は下記商品をご選定ください。
| 耐屈曲タイプ | L型タイプ |
|---|---|
|
|
■リード線を延長/短縮する場合
下記の通り対応可能です。
・延長する場合
リード線の延長は一般的なリード線で問題ありませんが、延長する電線は「同じ種類／同じ長さ」として下さい。
また、高温にさらされる環境では耐熱電線を推奨致します。
・短縮する場合
短縮する場合はお客様任意の位置でカット可能です。
スリーブ内に導線が格納されており、被膜を剥いで端子を取り付けご使用ください。
■その他注意点
- ヒーターを大気中で空焼きしないでください。
発熱部全体、またはその一部が被加熱物から露出した状態で使用すると、異常発熱による断線や発火の恐れがあります。 - カラー付近は180℃以下でご使用ください。
- リード線出口付近は130℃以下にしてください。
- 被加熱部の穴加工時に使用するマシン油、グリスは除去してください。炭化して異常発熱の原因となります。
- ON-OFFサイクルが異常に短いとヒータの寿命に悪影響を与えます。PID制御によるコントローラの使用をお薦めします。
- ヒータを被加熱物から外す際は必ず電源を切ってください。また、電源を切った後のヒータには、すぐに触れないでください。
