ミスミ

なまし銅管

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.2-1352

評価 4.2平均満足度4.2 この商品のレビューをみる（12件）

通常価格(税別): -

税込価格: -

【特長】・なまし銅管です。【材質】・リン酸銅（C1220）です。

詳細情報を確認する

材質：

リン酸銅（C1220）
表面処理：

なし
使用流体：

水・空気・油
適用管材質：

銅管
材質証明書：

対象外

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定11件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

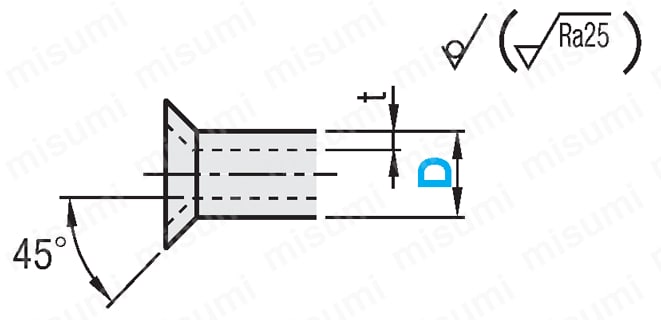

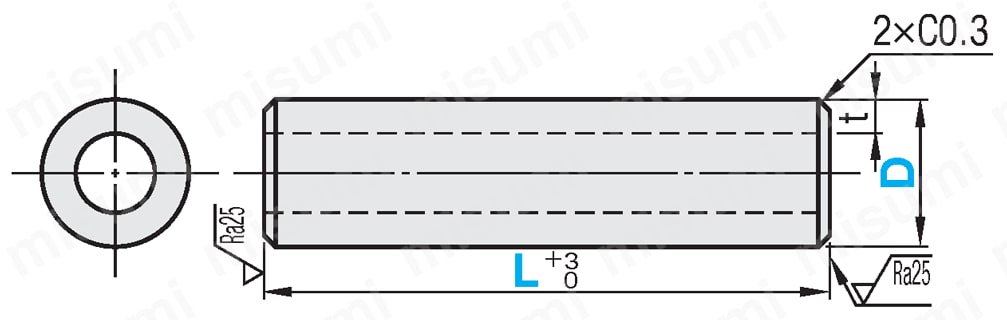

DKEN DKENF（先端フレアタイプ）		＜先端フレア形状＞

[ ! ]DKENF先端フレアは、片端のみのフレア加工になります。

■D寸公差

D	公差
3～6	±0.1
8・10	±0.2

材質　リン酸銅（C1220）

規格表

型式	−	L
DKEN8	−	300

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		L 選択				t	DKEN ￥基準単価				DKENF ￥基準単価
Type	D	L 選択				t	L100	L200	L300	L500	L100	L200	L300	L500
DKEN DKENF	3	100	200	300		1	250	290	350	-	-	-	-	-
	4	100	200	300	500		250	320	410	570	390	450	530	670
	5						250	340	420	590	390	450	530	670
	6						260	340	440	600	400	460	550	690
	8						290	370	480	670	420	480	580	740
	10						490	610	670	1,010	550	630	660	910

DKENは巻いてあるものを伸ばして出荷致しますが、多少の歪みがでます。
DKENとなまし銅管用継手を組合せる際は、フレアリングツールを用いて管先端を45°に広げて使用してください。

型番リスト

表示件数:

型番	管外径D(A1)(φ)	先端形状	全長 L(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

DKEN3-[100,200,300]	3	ストレート	100 ～ 300	10	1個	-( - )	3日目
DKEN4-[100,200,300,500]	4	ストレート	100 ～ 500	10	1個	-( - )	3日目
DKEN5-[100,200,300,500]	5	ストレート	100 ～ 500	10	1個	-( - )	3日目
DKEN6-[100,200,300,500]	6	ストレート	100 ～ 500	10	1個	-( - )	3日目
DKEN8-[100,200,300,500]	8	ストレート	100 ～ 500	10	1個	-( - )	3日目
DKEN10-[100,200,300,500]	10	ストレート	100 ～ 500	10	1個	-( - )	3日目
DKENF4-[100,200,300,500]	4	片端フレア	100 ～ 500	10	1個	-( - )	3日目
DKENF5-[100,200,300,500]	5	片端フレア	100 ～ 500	10	1個	-( - )	3日目
DKENF6-[100,200,300,500]	6	片端フレア	100 ～ 500	10	1個	-( - )	3日目
DKENF8-[100,200,300,500]	8	片端フレア	100 ～ 500	10	1個	-( - )	3日目
DKENF10-[100,200,300,500]	10	片端フレア	100 ～ 500	10	1個	-( - )	3日目

基本情報

【特長】・なまし銅管です。【材質】・リン酸銅（C1220）です。

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（1円未満切り捨て）こちら

数量区分	標準対応			個別対応
数量区分	小口			大口
数量	1〜9	10〜29	30〜50	51～
値引率	基準単価	5％	10％	お見積り

表示数量超えはWOSにてご確認ください。

納期

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

継手仕様

使用流体	エア・水・工業油
常用使用圧力	3.5MPa
最高使用圧力	7.0MPa
使用温度範囲	−20〜150℃(凍結なきこと)

■特長気密性にすぐれているため冷媒ガス等の配管にご使用頂けます。

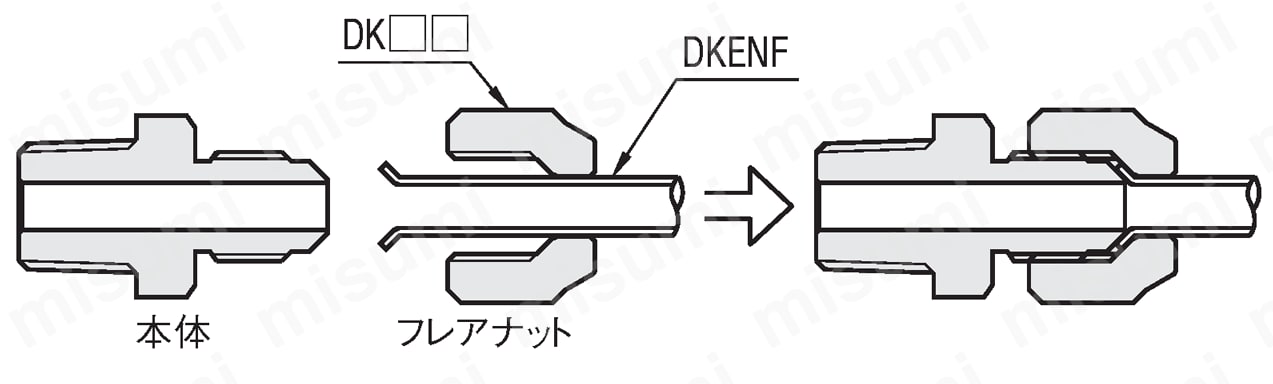

使用例

・先端フレアタイプの銅管にフレアナットをはめこんでください。
本体面と銅管面を確実に当て、フレアナットを手締し、スパナおよびモンキーレンチ等できっちりと締めこんでください。

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
