トリムコンパクト角型・Ｕ型

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.2-526

評価 4.2平均満足度4.2 この商品のレビューをみる（11件）

通常価格(税別): -

税込価格: -

芯金が入っていないため、切断しやすく、曲げやすいコンパクトトリムです。

詳細情報を確認する

種類：

トリム
トリム種類：

標準タイプ

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定18件の候補があります。

My部品表保存

数量：
価格を確認

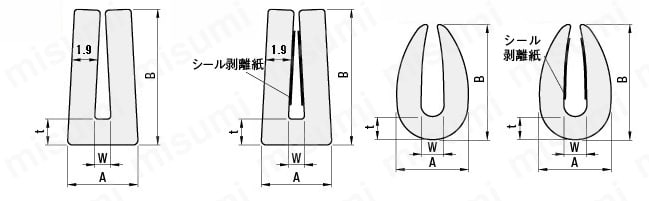

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

CTRTE
CTRTS

CTRTES
CTRTSS

CTRTU

CTRTUS

■材料特性

項目	EPDM	シリコンゴム
比重	1.2	1.2
耐熱性	120℃	170℃
耐寒性	－40℃	－60℃
圧縮永久歪	16%	27%

■曲げ方向

[ ! ]接着テープはこちらADTR（EPDM）・ADTS（シ
リコン）を使用しています。

Type		形状	[ M ]材質	色
接着テープなし	接着テープ付	形状	[ M ]材質	色
CTRTE	CTRTES	角型	エチレンゴム(EPDM)	黒
CTRTS	CTRTSS	角型	シリコンゴム	グレー
CTRTU	CTRTUS	U型	エチレンゴム(EPDM)	黒

規格表

型式	−	L
CTRTE1.6	−	L32

トリムコンパクトはメートル単位での販売となります。L75を5個ご注文いただいた場合75メートル巻が5巻届きますのでご注意ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		L 指定1m単位	A	B	W	t	最小曲半径mm			対応可能板厚	￥基準単価(1メートル)
Type	T	L 指定1m単位	A	B	W	t	曲げ方向①	曲げ方向②	曲げ方向③	対応可能板厚	接着テープなし	接着テープ付
エチレンゴム(EPDM)角型 CTRTE CTRTES(接着テープ付)	1.6	L1～L75 (1m単位) ※接着テープ付 ※L1～L2	5.2	10	1.4	1.9	R70	R50	R30	1.0～1.6	305	672
	2.3		6	10	2.2	1.9			R40	2.0～2.3	326	693
	3.2		6.9	10	3.1	1.9			R40	3.0～3.2	336	714
シリコンゴム角型 CTRTS CTRTSS(接着テープ付)	1.6		5.2	10	1.4	1.9			R30	1.0～1.6	578	977
	2.3		6	10	2.2	1.9			R40	2.0～2.3	599	987
	3.2		6.9	10	3.1	1.9			R40	3.0～3.2	620	1,008
エチレンゴム(EPDM)U型 CTRTU CTRTUS(接着テープ付)	0.8		4	6	1	1.4	R30	R30	R30	0.6～1.2	347	578
	1.6		4.4	7	1.4	1.4				1.0～1.6	357	599
	2.3		5.3	8	2.1	1.5				2.0～2.3	368	620

型番リスト

表示件数:

型番	本体材質	種類	形状	色	厚み T(mm)	全長 L(m)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

CTRTE1.6-L[1-75/1]	エチレンゴム(EPDM)	接着テープなし	角型	黒	1.6	1 ～ 75	10	1個	-( - )	3日目
CTRTE2.3-L[1-75/1]	エチレンゴム(EPDM)	接着テープなし	角型	黒	2.3	1 ～ 75	10	1個	-( - )	3日目
CTRTE3.2-L[1-75/1]	エチレンゴム(EPDM)	接着テープなし	角型	黒	3.2	1 ～ 75	10	1個	-( - )	3日目
CTRTES1.6-L[1,2]	エチレンゴム(EPDM)	接着テープ付	角型	黒	1.6	1 ～ 2	10	1個	-( - )	3日目
CTRTES2.3-L[1,2]	エチレンゴム(EPDM)	接着テープ付	角型	黒	2.3	1 ～ 2	10	1個	-( - )	3日目
CTRTES3.2-L[1,2]	エチレンゴム(EPDM)	接着テープ付	角型	黒	3.2	1 ～ 2	10	1個	-( - )	3日目
CTRTS1.6-L[1-75/1]	シリコンゴム	接着テープなし	角型	グレー	1.6	1 ～ 75	10	1個	-( - )	3日目
CTRTS2.3-L[1-75/1]	シリコンゴム	接着テープなし	角型	グレー	2.3	1 ～ 75	10	1個	-( - )	3日目
CTRTS3.2-L[1-75/1]	シリコンゴム	接着テープなし	角型	グレー	3.2	1 ～ 75	10	1個	-( - )	3日目
CTRTSS1.6-L[1,2]	シリコンゴム	接着テープ付	角型	グレー	1.6	1 ～ 2	10	1個	-( - )	3日目
CTRTSS2.3-L[1,2]	シリコンゴム	接着テープ付	角型	グレー	2.3	1 ～ 2	10	1個	-( - )	3日目
CTRTSS3.2-L[1,2]	シリコンゴム	接着テープ付	角型	グレー	3.2	1 ～ 2	10	1個	-( - )	3日目
CTRTU0.8-L[1-75/1]	エチレンゴム(EPDM)	接着テープなし	U型	黒	0.8	1 ～ 75	10	1個	-( - )	3日目
CTRTU1.6-L[1-75/1]	エチレンゴム(EPDM)	接着テープなし	U型	黒	1.6	1 ～ 75	10	1個	-( - )	3日目
CTRTU2.3-L[1-75/1]	エチレンゴム(EPDM)	接着テープなし	U型	黒	2.3	1 ～ 75	10	1個	-( - )	3日目
CTRTUS0.8-L[1,2]	エチレンゴム(EPDM)	接着テープ付	U型	黒	0.8	1 ～ 2	10	1個	-( - )	3日目
CTRTUS1.6-L[1,2]	エチレンゴム(EPDM)	接着テープ付	U型	黒	1.6	1 ～ 2	10	1個	-( - )	3日目
CTRTUS2.3-L[1,2]	エチレンゴム(EPDM)	接着テープ付	U型	黒	2.3	1 ～ 2	10	1個	-( - )	3日目

基本情報

芯金が入っていないため、切断しやすく、曲げやすいコンパクトトリムです。

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応		個別対応
数量区分	小口		大口
数　量	1〜10	11〜15	16～
値引率	基準単価	5％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

日目出荷

				ご注文締切
急	ストークA	翌日出荷	300円/1本	PM 6:00迄	>>こちら

[ ! ]3本以上で１明細行当たり一律810円
出荷日については、こちらをご覧ください。

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
