ミスミ

ミスミ

引張りばね用フック

引張りばね用フック

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 4.0平均満足度4.0 この商品のレビューをみる（2件）
通常価格(税別)
118円 ～ 621円
税込価格
130円 ～ 683円

引張りばねの全長を自由に切断し使用する際に、取付金具としてご使用頂けます。

詳細情報を確認する

(i)ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定16件の候補があります。

Loading...

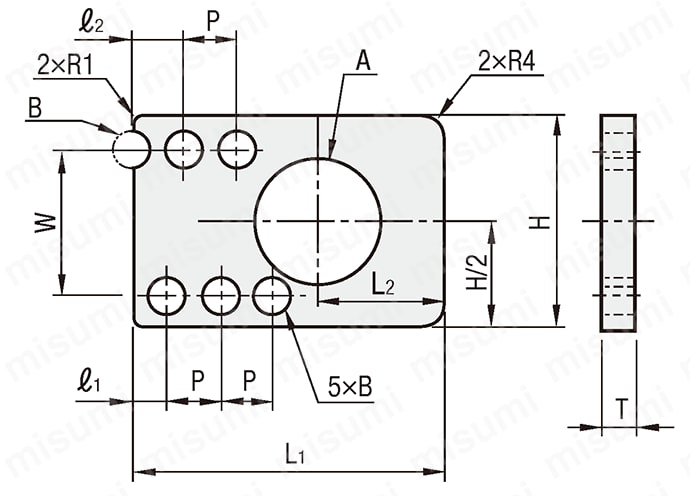

外形図・規格表

Type[ M ]材質[ S ]表面処理
HBFKNSPCC四三酸化鉄皮膜
HBFKSSUS304−

規格表

型式
LWS10－500
HBFKN10
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式WABPL1L2HTℓ1ℓ2￥基準単価
TypeNo.HBFKNHBFKS
HBFKN
HBFKS		54.151.02.0246101.01.02.0110350
64.9
86.661.52.6267151.52.8125400
108.4
129.972.23.2307.5182.02.03.6140500
1412.23.6202.34.1
1614.092.54.0348.5222.54.5160580
1815.72.94.6252.95.2
[ ! ]LWS・LUSのD寸法と同じNo.のサイズを組合せてご使用ください。

型番リスト

表示件数:
  1. 1
型番
適用ばね呼び径(φ)
材質
表面処理
材質証明書：材質
材質証明書：表面処理
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
5
SPCC
四三酸化鉄皮膜
SPCC
四三酸化鉄皮膜
10

1個

118円( 130円 )

在庫品1日目

当日出荷可能

6
SPCC
四三酸化鉄皮膜
SPCC
四三酸化鉄皮膜
10

1個

118円( 130円 )

在庫品1日目

当日出荷可能

8
SPCC
四三酸化鉄皮膜
SPCC
四三酸化鉄皮膜
10

1個

134円( 147円 )

在庫品1日目

当日出荷可能

10
SPCC
四三酸化鉄皮膜
SPCC
四三酸化鉄皮膜
10

1個

134円( 147円 )

在庫品1日目

当日出荷可能

12
SPCC
四三酸化鉄皮膜
SPCC
四三酸化鉄皮膜
10

1個

150円( 165円 )

在庫品1日目

当日出荷可能

14
SPCC
四三酸化鉄皮膜
SPCC
四三酸化鉄皮膜
10

1個

150円( 165円 )

在庫品1日目

当日出荷可能

16
SPCC
四三酸化鉄皮膜
SPCC
四三酸化鉄皮膜
10

1個

171円( 188円 )

在庫品1日目

当日出荷可能

18
SPCC
四三酸化鉄皮膜
SPCC
四三酸化鉄皮膜
10

1個

171円( 188円 )

在庫品1日目

当日出荷可能

5
SUS304
なし
SUS304
-
10

1個

375円( 413円 )

在庫品1日目

当日出荷可能

6
SUS304
なし
SUS304
-
10

1個

375円( 413円 )

在庫品1日目

当日出荷可能

8
SUS304
なし
SUS304
-
10

1個

428円( 471円 )

在庫品1日目

当日出荷可能

10
SUS304
なし
SUS304
-
10

1個

428円( 471円 )

在庫品1日目

当日出荷可能

12
SUS304
なし
SUS304
-
10

1個

535円( 589円 )

在庫品1日目

当日出荷可能

14
SUS304
なし
SUS304
-
10

1個

535円( 589円 )

在庫品1日目

当日出荷可能

16
SUS304
なし
SUS304
-
10

1個

621円( 683円 )

在庫品1日目

当日出荷可能

18
SUS304
なし
SUS304
-
10

1個

621円( 683円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

引張りばねの全長を自由に切断し使用する際に、取付金具としてご使用頂けます。

(i)ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数　量1〜2425〜3435〜4950〜100101～
値引率基準単価5%10％18％お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

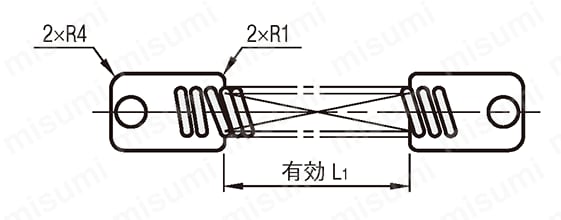

■使用方法

ばねの全長を自由に切断し使用することができます。
引張りばね用フックHBFKNの5個の穴にばねを挿入して使用してください。
自由に全長Lを切断することができますが、有効L1の最大タワミ50％を超えない範囲でご利用ください。
ばね定数は(L/L1)倍になります。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
