電磁ホルダ用整流器

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.2-336

評価 0.0 0件のレビュー（商品レビューの投稿ができます）この商品のFAQをみる(2件)

通常価格(税別): 25,630円～ 40,990円

税込価格: 28,193円～ 45,089円

【特長】交流電源からの入力を直流に整流します。電磁ホルダの電源装置として使用し...

詳細情報を確認する

用途：

整流器

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定2件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

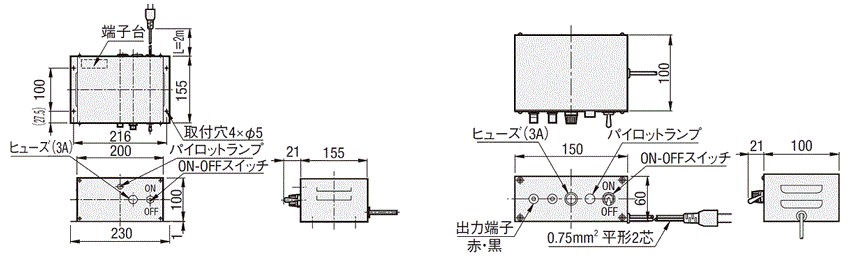

外形図

MGEC1MGEC2

規格表

型式

MGEC2

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		入力電圧	出力電圧 DC(V)	最大許容電流 (A)	自重 (kg)	￥基準単価
Type	No.
MGEC	1	単相 AC100V	24	3	3.5	40,990
	2		90		1	25,630

[ ! ]1台の整流器で複数の電磁ホルダを使用される場合は端子台などを使用し、並列回路でご利用ください。
1台の整流器で使用可能な電磁ホルダの個数＝整流器の最大許容電流（3A）÷電磁ホルダの使用電流
[ ! ]電磁ホルダの使用電流は型式、サイズにより異なりますので、各商品ページ規格表の［電流(A)］値をご参照ください。
[ ! ]整流器MGECは平滑回路の無い全波整流回路の為、無負荷状態で出力を測定すると脈流の最大値を計測してしまう事が御座います。
出力電圧を測定される場合は、電磁ホルダーを接続した上でご確認下さい。

■特長
●交流電源からの入力を直流に整流します。電磁ホルダの電源装置として使用します。

■回路

●MGEC1

●MGEC2

■操作方法
1：ON-OFF操作は整流器全面のON-OFFスイッチで行います。
　　・パイロットランプが点灯/消灯します。
　　・電磁ホルダが励磁されワークを吸着/釈放します。
2-1：外部より操作を行う場合はON-OFFスイッチをONにしてください。
　（パイロットランプは常時点灯します。）
2-2：外部よりON-OFF操作を行います。
　〔ON操作〕
　　・端子台1-2間を「閉」にします。（電磁ホルダが励磁されてワークを吸着します。）
　〔OFF操作〕
　　・端子台1-2間を「開」にします。（電磁ホルダの励磁が終了しワークを釈放します。）

■結線

●MGEC1

1：結線は裏面のカバーをはずして行ってください。

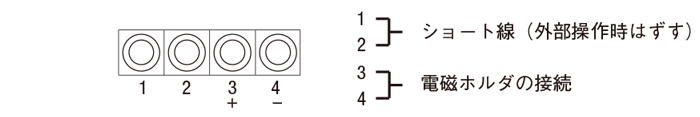

2：整流器内部の端子台3-4間に電磁ホルダのリード線を結線してください。
　　外部よりON-OFF操作を行う場合は端子台の1-2間のショート線をはずして、信号入力線を結線してください。
3：各結線を膜付グロメットより引き出しカバーをねじで締め付けてください。

●MGEC2

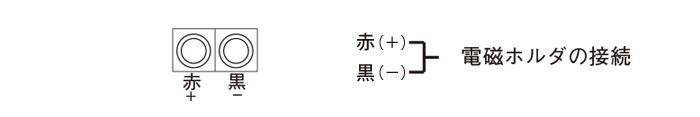

1：表面の端子台赤-黒間に電磁ホルダのリード線を結線してください。

[ ! ]電磁ホルダの短絡などの異常時には、発煙・発火する恐れがありますので漏電遮断器を設置してください。
[ ! ]正しく結線していない場合、マグネットが正常に作動しません。

型番リスト

表示件数:

型番	No.(出力電圧)	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

MGEC1	1(24V)	1個	40,990円( 45,089円 )	5日目
MGEC2	2(90V)	1個	25,630円( 28,193円 )	5日目
