マグネット　角タイプ

マグネット　角タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 当日出荷可能
評価 4.1平均満足度4.1 この商品のレビューをみる（23件）
通常価格(税別)
260円 ～ 1,410円
税込価格
286円 ～ 1,551円

【特長】ネオジム磁石・フェライト磁石を使用した角タイプのマグネットです。

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

光ピックアップあおり調整治具

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定31件の候補があります。

Loading...

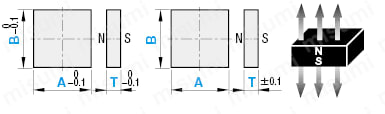

外形図・規格表



ネオジム磁石
MGLN

フェライト磁石
MGLF

磁化方向：厚み

マグネット　角タイプ:関連画像
Type[ M ]材質耐熱温度[ S ]表面処理
MGLNネオジム磁石80℃ニッケルメッキ
MGLFフェライト磁石300℃−


規格表

型式−B−T
MGLN10−5−1

型式−A−B
MGLF5−10−5
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式BT吸着力
N｛kgf｝		表面磁束密度
ガウス［G］		￥基準単価
TypeA
MGLN
(ネオジム磁石)		3352.8｛0.29｝4100〜4300260
4455.6｛0.57｝4300〜4500280
5558.9｛0.91｝4400〜4600290
66613.7｛1.4｝4500〜4700320
88623.2｛2.37｝4400〜4600360
10512.7｛0.28｝1700〜1900290
28.5｛0.87｝3000〜3200300
516.8｛1.71｝4200〜4400330
1016.5｛0.66｝1800〜2000360
211.8｛1.2｝2500〜2700380
839.3｛4.01｝4500〜4700420
155313.9｛1.42｝3100〜3300380
523.7｛2.42｝4100〜4300390
1031.4｛3.2｝4700〜4900430
10323.9｛2.44｝2900〜3100650
534.3｛3.5｝3300〜3700660
1061.4｛6.27｝4600〜4800710
2051040.8｛4.16｝4600〜4800820
10547.7｛4.87｝3500〜3700820
1077.8｛7.94｝4700〜49001,080
15569.7｛7.11｝3300〜3700910
3020584.8｛8.65｝3100〜33001,170
305110.8｛11.31｝3300〜37001,410
[ ! ]吸着力・表面磁束密度は磁石単体での値（参考値）です。
[ ! ]MGLNはN極側を赤色で示しています。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式AB吸着力
N｛kgf｝		表面磁束密度ガウス［G］A公差B公差￥基準単価
TypeT
MGLF
(フェライト磁石)		51051.6｛0.16｝900〜1100±0.1±0.1290
20104.9｛0.50｝1000〜1200±0.1±0.1290
30209.8｛1.00｝±0.15±0.15320
502012.7｛1.30｝±1.2±0.4320
10303021.6｛2.20｝1100〜1400±0.15±0.15470
306029.4｛3.00｝±0.6±1.2650
402017.7｛1.80｝±0.8±0.4470
4031.4｛3.20｝±0.8±0.8650
[ ! ]吸着力・表面磁束密度は磁石単体での値（参考値）です。

型番リスト

表示件数:
  1. 1
型番
マグネット種類（材質）
幅 B(mm)
長さ A(mm)
厚さ T(mm)
吸着力（範囲選択）(N)
吸着力（数値指定）(N)
材質証明書：材質
材質証明書：表面処理
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
フェライト磁石
5
10
5
～10.0
1.6
フェライト磁石
-
10

1個

290円( 319円 )

在庫品1日目

当日出荷可能

フェライト磁石
10
20
5
～10.0
4.9
フェライト磁石
-
10

1個

290円( 319円 )

在庫品1日目

当日出荷可能

フェライト磁石
20
30
5
～10.0
9.8
フェライト磁石
-
10

1個

320円( 352円 )

在庫品1日目

当日出荷可能

フェライト磁石
20
50
5
10.1～20.0
12.7
フェライト磁石
-
10

1個

320円( 352円 )

在庫品1日目

当日出荷可能

フェライト磁石
30
30
10
20.1～30.0
21.6
フェライト磁石
-
10

1個

470円( 517円 )

在庫品1日目

当日出荷可能

フェライト磁石
60
30
10
20.1～30.0
29.4
フェライト磁石
-
10

1個

650円( 715円 )

在庫品1日目

当日出荷可能

フェライト磁石
20
40
10
10.1～20.0
17.7
フェライト磁石
-
10

1個

470円( 517円 )

在庫品1日目

当日出荷可能

フェライト磁石
40
40
10
30.1～40.0
31.4
フェライト磁石
-
10

1個

650円( 715円 )

在庫品1日目

当日出荷可能

[ネオジム磁石] ネオジム磁石
3
3
5
～10.0
2.8
ネオジム磁石
ニッケルメッキ
10

1個

260円( 286円 )

在庫品1日目

当日出荷可能

[ネオジム磁石] ネオジム磁石
4
4
5
～10.0
5.6
ネオジム磁石
ニッケルメッキ
10

1個

280円( 308円 )

在庫品1日目

当日出荷可能

[ネオジム磁石] ネオジム磁石
5
5
5
～10.0
8.9
ネオジム磁石
ニッケルメッキ
10

1個

290円( 319円 )

在庫品1日目

当日出荷可能

[ネオジム磁石] ネオジム磁石
6
6
6
10.1～20.0
13.7
ネオジム磁石
ニッケルメッキ
10

1個

320円( 352円 )

在庫品1日目

当日出荷可能

[ネオジム磁石] ネオジム磁石
8
8
6
20.1～30.0
23.2
ネオジム磁石
ニッケルメッキ
10

1個

360円( 396円 )

在庫品1日目

当日出荷可能

[ネオジム磁石] ネオジム磁石
5
10
1
～10.0
2.7
ネオジム磁石
ニッケルメッキ
10

1個

290円( 319円 )

在庫品1日目

当日出荷可能

[ネオジム磁石] ネオジム磁石
5
10
2
～10.0
8.5
ネオジム磁石
ニッケルメッキ
10

1個

300円( 330円 )

在庫品1日目

当日出荷可能

[ネオジム磁石] ネオジム磁石
5
10
5
10.1～20.0
16.8
ネオジム磁石
ニッケルメッキ
10

1個

330円( 363円 )

在庫品1日目

当日出荷可能

[ネオジム磁石] ネオジム磁石
10
10
1
～10.0
6.5
ネオジム磁石
ニッケルメッキ
10

1個

360円( 396円 )

在庫品1日目

当日出荷可能

[ネオジム磁石] ネオジム磁石
10
10
2
10.1～20.0
11.8
ネオジム磁石
ニッケルメッキ
10

1個

380円( 418円 )

在庫品1日目

当日出荷可能

[ネオジム磁石] ネオジム磁石
10
10
8
30.1～40.0
39.3
ネオジム磁石
ニッケルメッキ
10

1個

420円( 462円 )

在庫品1日目

当日出荷可能

[ネオジム磁石] ネオジム磁石
5
15
3
10.1～20.0
13.9
ネオジム磁石
ニッケルメッキ
10

1個

380円( 418円 )

在庫品1日目

当日出荷可能

[ネオジム磁石] ネオジム磁石
5
15
5
20.1～30.0
23.7
ネオジム磁石
ニッケルメッキ
10

1個

390円( 429円 )

在庫品1日目

当日出荷可能

[ネオジム磁石] ネオジム磁石
5
15
10
30.1～40.0
31.4
ネオジム磁石
ニッケルメッキ
10

1個

430円( 473円 )

在庫品1日目

当日出荷可能

[ネオジム磁石] ネオジム磁石
10
15
3
20.1～30.0
23.9
ネオジム磁石
ニッケルメッキ
10

1個

650円( 715円 )

在庫品1日目

当日出荷可能

[ネオジム磁石] ネオジム磁石
10
15
5
30.1～40.0
34.3
ネオジム磁石
ニッケルメッキ
10

1個

660円( 726円 )

在庫品1日目

当日出荷可能

[ネオジム磁石] ネオジム磁石
10
15
10
60.1～70.0
61.4
ネオジム磁石
ニッケルメッキ
10

1個

710円( 781円 )

在庫品1日目

当日出荷可能

[ネオジム磁石] ネオジム磁石
5
20
10
40.1～50.0
40.8
ネオジム磁石
ニッケルメッキ
10

1個

820円( 902円 )

在庫品1日目

当日出荷可能

[ネオジム磁石] ネオジム磁石
10
20
5
40.1～50.0
47.7
ネオジム磁石
ニッケルメッキ
10

1個

820円( 902円 )

在庫品1日目

当日出荷可能

[ネオジム磁石] ネオジム磁石
10
20
10
70.1～80.0
77.8
ネオジム磁石
ニッケルメッキ
10

1個

1,080円( 1,188円 )

在庫品1日目

当日出荷可能

[ネオジム磁石] ネオジム磁石
15
20
5
60.1～70.0
69.7
ネオジム磁石
ニッケルメッキ
10

1個

910円( 1,001円 )

在庫品1日目

当日出荷可能

[ネオジム磁石] ネオジム磁石
20
30
5
80.1～90.0
84.8
ネオジム磁石
ニッケルメッキ
10

1個

1,170円( 1,287円 )

在庫品1日目

当日出荷可能

[ネオジム磁石] ネオジム磁石
30
30
5
100.1～
110.8
ネオジム磁石
ニッケルメッキ
10

1個

1,410円( 1,551円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

【特長】ネオジム磁石・フェライト磁石を使用した角タイプのマグネットです。

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格



価格表

■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数 量1〜910〜1920〜5051～
値引率基準単価5%10%お見積り
[ ! ]表示数量超えはWOSにてご確認ください。


納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
