仕様・寸法を表示する

追加工・オプション

ミスミ

スクリューホルダ－ブラケットタイプ－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.2-244

数量スライド割引
一部当日出荷可能

評価 4.8平均満足度4.8 この商品のレビューをみる（7件）

通常価格(税別): 730円～ 3,650円

税込価格: 803円～ 4,015円

【特長】・ブラケットタイプのスクリューホルダです。【材質】・SUS304、SS...

詳細情報を確認する

環境対応：

RoHS対応（10物質）
特性・用途：

該当なし
材質証明書：

対象

(i)ご注意

以下の型式にてセットスクリュ―用タップの追加工をご希望の際は、末尾に「-MC」が付いた型番をお選びください。
BRBC10/BRBC12/BRBC16/BRBR10/BRBR16/BRBR20/MRBC12/MRBC16/MRBR10/MRBR12/MRBR16/MRBR20/MRBS16/
SRBC10/SRBC16/SRBC8/SRBR10/SRBR12/SRBR20
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定100件の候補があります。

My部品表保存

数量：
価格を確認

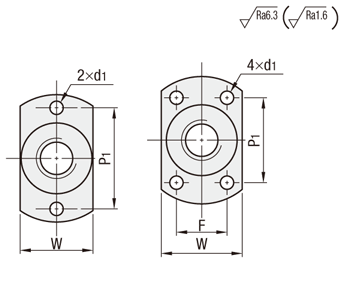

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

	丸フランジ BRBR MRBR SRBR	角フランジ BRBS MRBS SRBS	二面フランジ BRBC MRBC SRBC
			・M6～M10 ・M12～M20

[ ! ]指示無き寸法公差はJISB0405m級に準じる。

Type			[ M ]材質	[ S ]表面処理
丸フランジ	角フランジ	二面フランジ	[ M ]材質	[ S ]表面処理
BRBR	BRBS	BRBC	SS400	四三酸化鉄皮膜
MRBR	MRBS	MRBC	SS400	無電解ニッケルメッキ
SRBR	SRBS	SRBC	SUS304	−

規格表

型式

SRBR10

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式			M×Pitch	L	D₁	H	T	P	K	W	P₁	F	d₁	￥基準単価
Type		M	M×Pitch	L	D₁	H	T	P	K	W	P₁	F	d₁	BRBR	MRBR	SRBR	BRBS	MRBS	SRBS	BRBC	MRBC	SRBC
丸フランジ	BRBR MRBR SRBR	6	6×1.0	12	12	28	4	20	22	12	20	−	3.5	730	750	960	990	1,010	1,410	920	930	1,340
		8	8×1.25	14	15	32	5	25	25	15	25		3.5	820	840	1,060	1,080	1,100	1,540	940	950	1,470
		10	10×1.5	18	20	38		30	30	20	30		4.5	930	950	1,320	1,310	1,330	1,870	1,120	1,150	1,790
角フランジ	BRBS MRBS SRBS	10A	10×1.25	18	20	38		30	30	20	30			930	950	1,320	1,310	1,330	1,870	1,120	1,150	1,790
		12	12×1.75	20	22	40	6	32	32	25	28	16		1,100	1,140	1,520	1,560	1,590	2,230	1,340	1,370	2,140
		14A	14×1.5	22	26	50		40	39	32	33	22	5.5	1,260	1,300	1,820	1,750	1,780	2,500	1,510	1,540	2,410
二面フランジ	BRBC MRBC SRBC	16	16×2.0	26	28	50		40	39	32	33	22	5.5	1,330	1,360	1,890	1,850	1,890	2,650	1,580	1,680	2,550
		18A	18×1.5	30	32	63	8	50	48	40	42	25	6.6	1,650	1,690	2,290	2,420	2,480	3,480	1,980	2,050	3,330
		20	20×2.5	32	35	63	8	50	48	40	42	25	6.6	1,720	1,780	2,390	2,550	2,610	3,650	2,080	2,130	3,520

[ ! ]10A・14A・18Aのネジピッチは細目になります。

追加工

■出荷日

日目出荷

追加工

コード

セットスクリュ―用タップ追加

指定例

\/1Code

セットスクリュ―用のタップ穴を2ヶ所追加します。

SRBR16-MC

600

〈指定方法〉：MC

M	MC	ℓ
6	M3	9
8		10
10		13
10A		13
12	M4	14
14A		15
16		16
18A	M5	20
20	M5	20

型番リスト

表示件数:

型番	適用ねじの呼び（M)	材質	表面処理	スクリューホルダ形状	ピッチ	セットスクリュ―用タップ追加（MC）	材質証明書：材質	材質証明書：表面処理	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

BRBC6

1個

920円( 1,012円 )

3日目

一部当日出荷可能

BRBC8

1個

940円( 1,034円 )

3日目

一部当日出荷可能

BRBC10

1個

1,120円( 1,232円 )

在庫品1日目

当日出荷可能

BRBC10-MC

1個

1,720円( 1,892円 )

3日目

BRBC10A

1個

1,120円( 1,232円 )

3日目

一部当日出荷可能

BRBC12

1個

1,340円( 1,474円 )

在庫品1日目

当日出荷可能

BRBC12-MC

1個

1,940円( 2,134円 )

3日目

BRBC14A

1個

1,510円( 1,661円 )

3日目

一部当日出荷可能

BRBC16

1個

1,580円( 1,738円 )

在庫品1日目

当日出荷可能

BRBC16-MC

1個

2,180円( 2,398円 )

3日目

BRBC18A

1個

1,980円( 2,178円 )

3日目

一部当日出荷可能

BRBC20

1個

2,080円( 2,288円 )

3日目

一部当日出荷可能

BRBR6

1個

730円( 803円 )

3日目

一部当日出荷可能

BRBR8

1個

820円( 902円 )

3日目

一部当日出荷可能

BRBR10

1個

930円( 1,023円 )

在庫品1日目

当日出荷可能

BRBR10-MC

1個

1,530円( 1,683円 )

3日目

BRBR10A

1個

930円( 1,023円 )

3日目

一部当日出荷可能

BRBR12

1個

1,100円( 1,210円 )

3日目

一部当日出荷可能

BRBR14A

1個

1,260円( 1,386円 )

3日目

一部当日出荷可能

BRBR16

1個

1,330円( 1,463円 )

在庫品1日目

当日出荷可能

BRBR16-MC

1個

1,930円( 2,123円 )

3日目

BRBR18A

1個

1,650円( 1,815円 )

3日目

一部当日出荷可能

BRBR20

1個

1,720円( 1,892円 )

在庫品1日目

当日出荷可能

BRBR20-MC

1個

2,320円( 2,552円 )

3日目

BRBS6

1個

990円( 1,089円 )

3日目

一部当日出荷可能

BRBS8

1個

1,080円( 1,188円 )

3日目

一部当日出荷可能

BRBS10

1個

1,310円( 1,441円 )

3日目

一部当日出荷可能

BRBS10A

1個

1,310円( 1,441円 )

3日目

一部当日出荷可能

BRBS12

1個

1,560円( 1,716円 )

3日目

一部当日出荷可能

BRBS14A

1個

1,750円( 1,925円 )

3日目

一部当日出荷可能

BRBS16

1個

1,850円( 2,035円 )

3日目

一部当日出荷可能

BRBS18A

1個

2,420円( 2,662円 )

3日目

一部当日出荷可能

BRBS20

1個

2,550円( 2,805円 )

3日目

一部当日出荷可能

MRBC6

1個

930円( 1,023円 )

3日目

一部当日出荷可能

MRBC8

1個

950円( 1,045円 )

3日目

一部当日出荷可能

MRBC10

1個

1,150円( 1,265円 )

3日目

一部当日出荷可能

MRBC10A

1個

1,150円( 1,265円 )

3日目

一部当日出荷可能

MRBC12

1個

1,370円( 1,507円 )

在庫品1日目

当日出荷可能

MRBC12-MC

1個

1,970円( 2,167円 )

3日目

MRBC14A

1個

1,540円( 1,694円 )

3日目

一部当日出荷可能

MRBC16

1個

1,680円( 1,848円 )

在庫品1日目

当日出荷可能

MRBC16-MC

1個

2,280円( 2,508円 )

3日目

MRBC18A

1個

2,050円( 2,255円 )

3日目

一部当日出荷可能

MRBC20

1個

2,130円( 2,343円 )

3日目

一部当日出荷可能

MRBR6

1個

750円( 825円 )

3日目

一部当日出荷可能

MRBR8

1個

840円( 924円 )

3日目

一部当日出荷可能

MRBR10

1個

950円( 1,045円 )

在庫品1日目

当日出荷可能

MRBR10-MC

1個

1,550円( 1,705円 )

3日目

MRBR10A

1個

950円( 1,045円 )

3日目

一部当日出荷可能

MRBR12

1個

1,140円( 1,254円 )

在庫品1日目

当日出荷可能

MRBR12-MC

1個

1,740円( 1,914円 )

3日目

MRBR14A

1個

1,300円( 1,430円 )

3日目

一部当日出荷可能

MRBR16

1個

1,360円( 1,496円 )

在庫品1日目

当日出荷可能

MRBR16-MC

1個

1,960円( 2,156円 )

3日目

MRBR18A

1個

1,690円( 1,859円 )

3日目

一部当日出荷可能

MRBR20

1個

1,780円( 1,958円 )

在庫品1日目

当日出荷可能

MRBR20-MC

1個

2,380円( 2,618円 )

3日目

MRBS6

1個

1,010円( 1,111円 )

3日目

一部当日出荷可能

MRBS8

1個

1,100円( 1,210円 )

3日目

一部当日出荷可能

MRBS10

1個

1,330円( 1,463円 )

3日目

一部当日出荷可能

基本情報

【特長】・ブラケットタイプのスクリューホルダです。【材質】・SUS304、SS400があります。

(i)ご注意

以下の型式にてセットスクリュ―用タップの追加工をご希望の際は、末尾に「-MC」が付いた型番をお選びください。
BRBC10/BRBC12/BRBC16/BRBR10/BRBR16/BRBR20/MRBC12/MRBC16/MRBR10/MRBR12/MRBR16/MRBR20/MRBS16/
SRBC10/SRBC16/SRBC8/SRBR10/SRBR12/SRBR20
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応			個別対応
数量区分	小口			大口
数量	1〜14	15〜19	20〜50	51～
値引率	基準単価	5％	10％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

				ご注文締切
急	ストークT	当日出荷	400円/1本	正午迄	>>こちら
急	ストークA	翌日出荷	200円/1本	PM 6:00迄	>>こちら

[ ! ]ストークAは3本以上で１明細行当たり一律540円

出荷日については、こちらをご覧ください。

概要・仕様

使用例

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
