【高精度】ＸＹ軸　リニアボール　マイクロメータヘッド/送りねじ

【高精度】ＸＹ軸　リニアボール　マイクロメータヘッド/送りねじ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 納期短縮
  • 一部当日出荷可能
評価 3.0平均満足度3.0 この商品のレビューをみる（1件）
通常価格(税別)
30,600円 ～ 58,850円
税込価格
33,660円 ～ 64,735円

高精度・高剛性で低価格を実現。送りねじ仕様でさらにお安くご購入いただけます。＜...

詳細情報を確認する

  • 移動ガイド：
    リニアボール
  • テーブル材質：
    SUS440C
  • 透過穴(テーブルセンタ穴)：
    なし
  • 送りツマミ位置：
    サイド
  • クランプ：
    標準
  • 勝手違い：
    標準
  • 送り方式（送りピッチ）(mm)：
    0.5

(i)ご注意

  • マイクロメータヘッドの仕入先変更に伴い、手動ステージに付属するマイクロメータヘッドが変更となります。
    詳細は手動ステージのマイクロメータヘッド変更についてをご参照ください。
  • 弊社生産拠点において、当該国政府指示による稼働制限の影響により、一部商品の新規ご注文の納期を延期させていただいております。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

カメラ4軸調整台

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定22件の候補があります。

Loading...

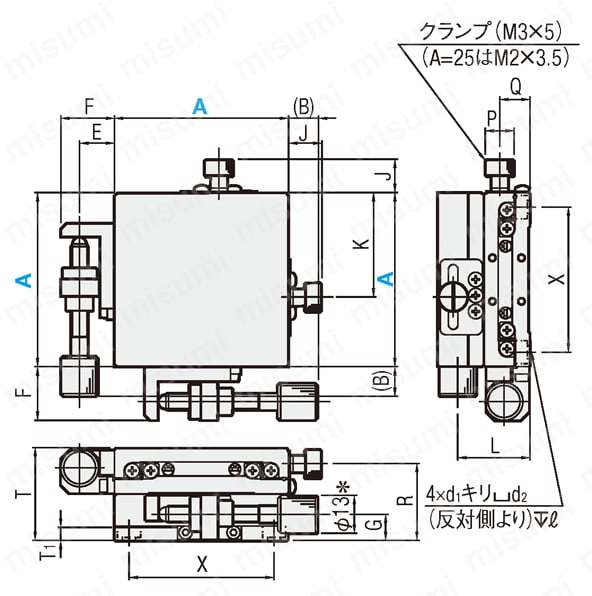

外形図・規格表

■マイクロメータヘッド
XYSG（25≦A≦100）
XYSGB（25≦A≦80：低温黒色クロムメッキ）		  ■送りねじ（リード0.5）
XYSCG（25≦A≦100）
XYSCGB（25≦A≦80：低温黒色クロムメッキ）
＊A-25はφ7となります。

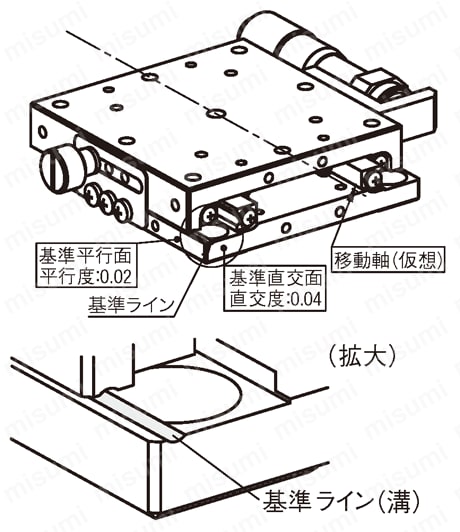

[ ! ]基準面付標準装備
  [ ! ]ミスミのリニアボールステージは移動軸に対して平行、
      及び直交する基準面を持っています。
      基準面は図で示す通りです。










Type本体ボールバネマイクロメータヘッドブラケット先端受け部品
[ M ]材質[ S ]表面処理[ M ]材質[ H ]硬度[ M ]材質[ M ]材質[ S ]表面処理[ M ]材質[ S ]表面処理
XYSG(マイクロ)SUS440C無電解
ニッケルメッキ		SUS440C58HRC〜SUS304WPBA5052白アルマイトSUS303−
XYSCG(送りねじ)
XYSGB(マイクロ　低温黒色クロムメッキ)低温黒色
クロムメッキ		黒アルマイト低温黒色
クロムメッキ
XYSCGB(送りねじ　低温黒色クロムメッキ)
[ ! ]マイクロメータヘッド・送りねじの材質はこちらをご覧ください。
[ ! ]テーブル上取付寸法はリニアボールX軸ステージ（こちら）をご覧ください。[ ! ]詳細寸法はCADデータでご確認ください。

規格表

型式
XYSG40
XYSCGB60
■マイクロメータヘッド（XYSG ・XYSGB）・送りねじ（XYSCG・XYSCGB）
型式上面図正面図側面図付属品(4本)
TypeA(B)移動量
(mm)		EFJKDGRTT1PQLXd1d2ℓType M−L
マイクロメータ送りねじ
XYSG
XYSCG
XYSGB
(＊のみ)XYSCGB
(＊のみ)		25＊2511±3.2796.8159.3720.5243.768.519202.54.22.5SCB2−4
40＊23.520±6.51218.511.326138.926.5324.51010.524.9323.563.5SCB3−6
5018.515314063.5SCB3−6
60＊1410.3365504.584SCB4−6
7014.510.846.51029.536611.5286084.5SCB4−6
80＊43.510±12.5＊21722＊3551810.834.5406.514.530.87085.3SCB4−6
10028.5−5＊167.59085.3SCB4−6
＊1 送りねじ（XYSCG・XYSCGB）の端面が、ステージ端面より5mm内側にあります。 ＊2 XYSCG80・100の移動量は±6.5mmです。 ＊3 送りねじ（XYSCG・XYSCGB）A＝80・100の場合F＝20
◦性能表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式ステージ面
(mm)		水平耐荷重(N)＊移動精度許容モーメント荷重(N・m)モーメント剛性(″/N・cm)平行度自重
(kg)		￥基準単価
TypeA真直度運動の平行度ピッチングヨーイングピッチングヨーイングローリングピッチングヨーイングローリングXYSGXYSCGXYSGBXYSCGB
XYSG
XYSCG
XYSGB
(＊のみ)XYSCGB
(＊のみ)		25＊25×2538.2(49)3μm10μm30″25″2.02.02.03.002.203.0030μm0.1432,54028,60038,72034,500
40＊40×4095.1(196)1μm＊412μm25″15″5.05.05.00.630.700.630.4633,60030,80041,80036,800
5050×50144.1(269.5)6.06.86.00.240.280.240.5634,64033,000−−
60＊60×60192.1(343)9.010.09.00.130.160.130.8035,70033,00044,00039,100
7070×70219.5(416.5)12.913.812.90.090.100.091.1639,90039,140−−
80＊80×80255.8(490)3μm15μm17.718.217.70.060.080.0640μm1.8044,10042,00055,00050,600
100100×100329.6(588)30.731.830.70.030.040.032.6651,44050,400−−
[ ! ]XYSG、XYSGB：マイクロメー夕ヘッド最小読取10μm/目盛  ＊4 XYSGB、XYSCGB40・60の真直度は3μmとなります。
＊ ミスミカタログでは、参考値として、（　）内に静荷重を併記しています。詳細はこちらをご参照ください。
[ ! ]ハンドルカバーHDCVR13（別売）：φ13のマイクロメータヘッド、送りねじのハンドルに取り付けるだけで、ハンドル径を大きくすることができます。>>こちら
[ ! ]延長カバーHDEXT13（別売）：φ13のマイクロメータヘッド、送りねじのハンドルを延長することができます。>>こちら

追加工

型式−(CR・A・H・P・MN)
XYSCG40−A
 5 日目出荷
Alterationsマイクロメータヘッド・送りねじ位置変更クランプ強化マイクロメータヘッド無
Spec.

サイド左右勝手違い







センター






ディスククランプ
AJ1P1
40・50・60・7015.810
80・10014.815

[ NG ]25角は適用不可。
[ NG ]追加工Aとの併用不可。
ディスクを挟み込むことで、ステージ面に
負荷をかけないクランプ方式です。標準
クランプと比べ固定時の位置ずれを抑え
ることが可能です。

対向クランプ

A（B1）
＊2517.5
4024.5
5019.5
6014.5
704.0

[ ! ]XYSGのみ適用。
[ NG ]80・100角適用不可。
[ NG ]追加工Aとの併用不可。
サイド押しマイクロメータヘッドの反対方向（対向）
から、ボルト（M4×25、ピッチ0.5）で押さえます。
振動に強く確実で大きな固定力が得られます。

[ ! ]A=25のときは＊の寸法です。
また、規格表内寸法(B)=30、G=6となります。

マイクロメータヘッド無

[ ! ]XYSG・XYSGBのみ適用。

[ ! ]マイクロメータヘッドとブラケットを外
して出荷します。

[ ! ]バネが入っている為クランプをしめ込
まないとステージ面が固定されません。

[ NG ]追加工Hとの併用不可。
CodeCRAHPMN
￥/1Code無料無料14,0006,000−8,000
[ ! ]25角のみ対向クランプ用ブラケットの材質がSUS303になります。[ ! ]標準ステージ類似品：XYLBS（こちら）
[ ! ]位置変更の加工を選択した場合、マイクロメータヘッド・送りねじやクランプの取付寸法が標準品と異なります。詳細寸法はCADデータでご確認ください。
[ ! ]マイクロメータヘッド、送りねじの上記以外の取付位置が必要な場合は仕様選択タイプ（こちら）でお選び頂けます。

型番リスト

表示件数:
  1. 1
型番
送り方式
X軸移動量（範囲）(mm)
Y軸移動量（範囲）(mm)
耐荷重（範囲）(N)
テーブル長さ （範囲）(mm)
テーブル幅 （範囲）(mm)
高さ（範囲）(mm)
テーブルサイズ(長さ) L(mm)
テーブルサイズ(幅) W(mm)
耐荷重(N)
移動量(X距離)(mm)
移動量(Y距離)(mm)
テーブルサイズ(厚み) H(mm)
テーブル真直度(μm)
テーブル平行度(μm)
モーメント剛性（ピッチング）("/N・cm)
モーメント剛性（ヨーイング）("/N・cm)
モーメント剛性（ローリング）("/N・cm)
テーブル表面処理
送り方式（マイクロメータ種類）
送り方式（送りねじ種類）
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
[送りねじ] 送りねじ
～±10.0
～±10.0
30.1～50.0
～25
～25
20.1～25.0
25
25
38.2(49)
±3.2
±3.2
24
3
10
3
2.2
3.00
無電解ニッケルメッキ
-
つまみ操作
10

1個

30,600円( 33,660円 )

3日目

[送りねじ] 送りねじ
～±10.0
～±10.0
50.1～100.0
26～40
26～40
30.1～35.0
40
40
95.1(196)
±6.5
±6.5
32
1
12
0.63
0.7
0.63
無電解ニッケルメッキ
-
つまみ操作
10

1個

32,960円( 36,256円 )

3日目

[送りねじ] 送りねじ
～±10.0
～±10.0
100.1～
41～60
41～60
30.1～35.0
50
50
144.1(269.5)
±6.5
±6.5
32
1
12
0.24
0.28
0.24
無電解ニッケルメッキ
-
つまみ操作
10

1個

35,310円( 38,841円 )

3日目

[送りねじ] 送りねじ
～±10.0
～±10.0
100.1～
41～60
41～60
30.1～35.0
60
60
192.1(343)
±6.5
±6.5
32
1
12
0.13
0.16
0.13
無電解ニッケルメッキ
-
つまみ操作
10

1個

35,310円( 38,841円 )

3日目

[送りねじ] 送りねじ
～±10.0
～±10.0
100.1～
61～90
61～90
35.1～40.0
70
70
219.5(416.5)
±6.5
±6.5
36
1
12
0.09
0.1
0.09
無電解ニッケルメッキ
-
つまみ操作
10

1個

41,880円( 46,068円 )

3日目

[送りねじ] 送りねじ
～±10.0
～±10.0
100.1～
61～90
61～90
35.1～40.0
80
80
255.8(490)
±6.5
±6.5
40
3
15
0.06
0.08
0.06
無電解ニッケルメッキ
-
つまみ操作
10

1個

44,940円( 49,434円 )

3日目

[送りねじ] 送りねじ
～±10.0
～±10.0
100.1～
91～120
91～120
35.1～40.0
100
100
329.6(588)
±6.5
±6.5
40
3
15
0.03
0.04
0.03
無電解ニッケルメッキ
-
つまみ操作
10

1個

53,930円( 59,323円 )

3日目

[送りねじ] 送りねじ
～±10.0
～±10.0
30.1～50.0
～25
～25
20.1～25.0
25
25
38.2(49)
±3.2
±3.2
24
3
10
3
2.2
3.00
低温黒色クロムメッキ
-
つまみ操作
10

1個

36,920円( 40,612円 )

5日目

[送りねじ] 送りねじ
～±10.0
～±10.0
50.1～100.0
26～40
26～40
30.1～35.0
40
40
95.1(196)
±6.5
±6.5
32
3
12
0.63
0.7
0.63
低温黒色クロムメッキ
-
つまみ操作
10

1個

39,380円( 43,318円 )

5日目

[送りねじ] 送りねじ
～±10.0
～±10.0
100.1～
41～60
41～60
30.1～35.0
60
60
192.1(343)
±6.5
±6.5
32
3
12
0.13
0.16
0.13
低温黒色クロムメッキ
-
つまみ操作
10

1個

41,840円( 46,024円 )

5日目

[送りねじ] 送りねじ
±10.1～30.0
±10.1～30.0
100.1～
61～90
61～90
35.1～40.0
80
80
255.8(490)
±12.5
±12.5
40
3
15
0.06
0.08
0.06
低温黒色クロムメッキ
-
つまみ操作
10

1個

54,140円( 59,554円 )

5日目

[マイクロメータヘッド] マイクロメータヘッド
～±10.0
～±10.0
30.1～50.0
～25
～25
20.1～25.0
25
25
38.2(49)
±3.2
±3.2
24
3
10
3
2.2
3.00
無電解ニッケルメッキ
標準
-
10

1個

34,820円( 38,302円 )

在庫品1日目

当日出荷可能

[マイクロメータヘッド] マイクロメータヘッド
～±10.0
～±10.0
50.1～100.0
26～40
26～40
30.1～35.0
40
40
95.1(196)
±6.5
±6.5
32
1
12
0.63
0.7
0.63
無電解ニッケルメッキ
標準
-
10

1個

35,950円( 39,545円 )

在庫品1日目

当日出荷可能

[マイクロメータヘッド] マイクロメータヘッド
～±10.0
～±10.0
100.1～
41～60
41～60
30.1～35.0
50
50
144.1(269.5)
±6.5
±6.5
32
1
12
0.24
0.28
0.24
無電解ニッケルメッキ
標準
-
10

1個

37,060円( 40,766円 )

在庫品1日目

当日出荷可能

[マイクロメータヘッド] マイクロメータヘッド
～±10.0
～±10.0
100.1～
41～60
41～60
30.1～35.0
60
60
192.1(343)
±6.5
±6.5
32
1
12
0.13
0.16
0.13
無電解ニッケルメッキ
標準
-
10

1個

38,200円( 42,020円 )

在庫品1日目

当日出荷可能

[マイクロメータヘッド] マイクロメータヘッド
～±10.0
～±10.0
100.1～
61～90
61～90
35.1～40.0
70
70
219.5(416.5)
±6.5
±6.5
36
1
1
0.09
0.1
0.09
無電解ニッケルメッキ
標準
-
10

1個

42,690円( 46,959円 )

在庫品1日目

当日出荷可能

[マイクロメータヘッド] マイクロメータヘッド
±10.1～30.0
±10.1～30.0
100.1～
61～90
61～90
35.1～40.0
80
80
255.8(490)
±12.5
±12.5
40
3
15
0.06
0.08
0.06
無電解ニッケルメッキ
標準
-
10

1個

47,190円( 51,909円 )

在庫品1日目

当日出荷可能

[マイクロメータヘッド] マイクロメータヘッド
±10.1～30.0
±10.1～30.0
100.1～
91～120
91～120
35.1～40.0
100
100
329.6(588)
±12.5
±12.5
40
3
15
0.03
0.04
0.03
無電解ニッケルメッキ
標準
-
10

1個

55,040円( 60,544円 )

3日目

[マイクロメータヘッド] マイクロメータヘッド
～±10.0
～±10.0
30.1～50.0
～25
～25
20.1～25.0
25
25
38.2(49)
±3.2
±3.2
24
3
10
3
2.2
3.00
低温黒色クロムメッキ
標準
-
10

1個

41,430円( 45,573円 )

5日目

[マイクロメータヘッド] マイクロメータヘッド
～±10.0
～±10.0
50.1～100.0
26～40
26～40
30.1～35.0
40
40
95.1(196)
±6.5
±6.5
32
3
12
0.63
0.7
0.63
低温黒色クロムメッキ
標準
-
10

1個

44,730円( 49,203円 )

5日目

[マイクロメータヘッド] マイクロメータヘッド
～±10.0
～±10.0
100.1～
41～60
41～60
30.1～35.0
60
60
192.1(343)
±6.5
±6.5
32
3
12
0.13
0.16
0.13
低温黒色クロムメッキ
標準
-
10

1個

47,080円( 51,788円 )

5日目

[マイクロメータヘッド] マイクロメータヘッド
±10.1～30.0
±10.1～30.0
100.1～
61～90
61～90
35.1～40.0
80
80
255.8(490)
±12.5
±12.5
40
3
15
0.06
0.08
0.06
低温黒色クロムメッキ
標準
-
10

1個

58,850円( 64,735円 )

5日目

  1. 1

Loading...

詳細情報

基本情報

高精度・高剛性で低価格を実現。送りねじ仕様でさらにお安くご購入いただけます。

＜手動ステージ総合情報ページ＞
手動ステージの専用ページをご用意しました。よくあるご質問も含めカタログに載せきれない情報なども多数掲載しています。
選定の際に気になることがございましたらこちらも併せてご確認ください。
https://jp.misumi-ec.com/special/xy_stages/New!!! FAカメラ位置調整　特設ページリリースのお知らせ『実験用』から『量産機』まで、幅広い用途で役立つ商品や事例をご紹介しています。
ダウンロード可能な3D CADや部品表を使って、設計時間の短縮にお役立てください。
FAカメラ位置調整　事例・商品のご紹介ページ

(i)ご注意

  • マイクロメータヘッドの仕入先変更に伴い、手動ステージに付属するマイクロメータヘッドが変更となります。
    詳細は手動ステージのマイクロメータヘッド変更についてをご参照ください。
  • 弊社生産拠点において、当該国政府指示による稼働制限の影響により、一部商品の新規ご注文の納期を延期させていただいております。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格

価格表


・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式ステージ面
(mm)		水平耐荷重(N)＊移動精度許容モーメント荷重(N・m)モーメント剛性(″/N・cm)平行度自重
(kg)		￥基準単価
TypeA真直度運動の平行度ピッチングヨーイングピッチングヨーイングローリングピッチングヨーイングローリングXYSGXYSCGXYSGBXYSCGB
XYSG
XYSCG
XYSGB
(＊のみ)XYSCGB
(＊のみ)		25＊25×2538.2(49)3μm10μm30″25″2.02.02.03.002.203.0030μm0.1432,54028,60038,72034,500
40＊40×4095.1(196)1μm＊412μm25″15″5.05.05.00.630.700.630.4633,60030,80041,80036,800
5050×50144.1(269.5)6.06.86.00.240.280.240.5634,64033,000−−
60＊60×60192.1(343)9.010.09.00.130.160.130.8035,70033,00044,00039,100
7070×70219.5(416.5)12.913.812.90.090.100.091.1639,90039,140−−
80＊80×80255.8(490)3μm15μm17.718.217.70.060.080.0640μm1.8044,10042,00055,00050,600
100100×100329.6(588)30.731.830.70.030.040.032.6651,44050,400−−

■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量
区分		標準対応個別対応
小口大口
数　量1～45～1011～
値引率基準単価5%10%
出荷日通常お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

納期

●XYSG（100以外）
在庫品
●XYSG100・XYSCG
 3 日目出荷
●XYSGB・XYSCGB
 5 日目出荷


出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

【高精度】ＸＹ軸　リニアボール　マイクロメータヘッド/送りねじ

【高精度】ＸＹ軸　リニアボール　マイクロメータヘッド/送りねじ

    【高精度】ＸＹ軸　クロスローラ　薄型/透過穴

    【高精度】ＸＹ軸　クロスローラ　薄型/透過穴

      X・Y軸スリムステージ（手動ステージ）

      X・Y軸スリムステージ（手動ステージ）

        XY軸アルミクロスローラステージ TAM

        XY軸アルミクロスローラステージ TAM

          VCR 超精密X･Y軸ステージ（手動ステージ）

          VCR 超精密X･Y軸ステージ（手動ステージ）

            ハイグレードアルミXYステージ（手動ステージ）

            ハイグレードアルミXYステージ（手動ステージ）

              【高精度】ＸＹ軸　リニアボール　粗微動マイクロメータヘッド

              【高精度】ＸＹ軸　リニアボール　粗微動マイクロメータヘッド

                【高精度】ＸＹ軸　左右対称使用/省スペース用　（ＸＹＳＣＧ）

                【高精度】ＸＹ軸　左右対称使用/省スペース用　（ＸＹＳＣＧ）

                  リニアボールガイド SSステージ 無電解ニッケルメッキ(BSS26)

                  リニアボールガイド SSステージ 無電解ニッケルメッキ(BSS26)

                    【高精度】ＸＹ軸　マイクロメータヘッド　透過穴付　クロスローラ

                    【高精度】ＸＹ軸　マイクロメータヘッド　透過穴付　クロスローラ

                      ハイグレードXYステージ（手動ステージ）

                      ハイグレードXYステージ（手動ステージ）

                        【エコノミーシリーズ】 RoHS対応 ＸＹ軸 クロスローラ 薄型

                        【エコノミーシリーズ】 RoHS対応 ＸＹ軸 クロスローラ 薄型

                          リニアボールガイド SSステージ 低温黒色クロムメッキ(BSB26)

                          リニアボールガイド SSステージ 低温黒色クロムメッキ(BSB26)
                            メーカー ミスミ ミスミ 中央精機 鍋屋バイテック 中央精機 中央精機 ミスミ ミスミ 駿河精機 ミスミ 中央精機 ミスミ 駿河精機
                            通常価格 30,600円～ 59,060円～ 59,727円～ 122,417円～ 178,999円～ 36,300円～ 99,700円～ 30,600円～ 30,960円～ 100,670円 32,820円～ 26,030円～ 36,120円～
                            通常出荷日 在庫品1日目～   当日出荷可能 3日目～   在庫品1日目～   当日出荷可能 4日目   6日目～   4日目～   3日目   5日目   3日目～   5日目   在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 4日目～
                            移動ガイド リニアボール クロスローラ V溝とクロスローラ クロスローラ V溝とクロスローラ V溝とクロスローラ リニアボール リニアボール リニアボール クロスローラ V溝とクロスローラ クロスローラ リニアボール
                            テーブル材質 SUS440C アルミ合金 - アルミニウム合金 鋼材 アルミ合金 SUS440C SUS440C ステンレス アルミ合金 ステンレス アルミ合金 ステンレス
                            透過穴(テーブルセンタ穴) なし なし - あり - - なし なし なし 透過穴付 - なし なし
                            送りツマミ位置 サイド サイド - 全軸サイド - - サイド センタ - サイド - - -
                            クランプ 標準 標準 板クランプ 標準 - 板クランプ 標準 標準 - 標準 - 標準 -

                            【高精度】ＸＹ軸　リニアボール　マイクロメータヘッド/送りねじのレビュー

                            評価 3.0 平均満足度：3.0 1件のレビュー
                            1. 星５
                              0%
                            2. 星４
                              0%
                            3. 星３
                              100%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            位置の微調整用として使用
                            評価 3.0満足度：3.02016/03/04
                            調整し易さからマイクロメータヘッド付きを選択したが、希望通りのもので満足している。頻繁に位置調整を行うが、耐久性も問題ない。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            1件全て見る

                            手動XY軸カテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
