アリ溝式ステージ用アクセサリ Ｚ軸ブラケット
画像をクリックして拡大イメージを表示する
画像にマウスを合わせてイメージを拡大する
- 当日出荷可能
- 通常価格(税別)
- 4,830円 ～ 11,340円
- 税込価格
- 5,313円 ～ 12,474円
Z軸用のブラケットです。プレートの内側・外側、どちらにもステージの組み立てが可...
-
- 種類：
- ブラケット
-
- 材質：
- アルミ合金
-
- 表面処理：
- 黒アルマイト
(i)ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

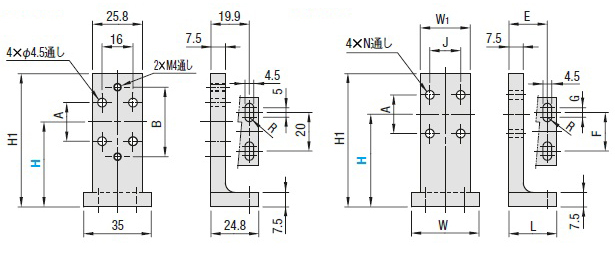

外形図・規格表
ZBRA
ZBRB
| Type | H | 適応ステージ |
| ZBRA | 56 | XSSL50 XSP50 |
| 105 | XSSL100 XSP100 | |
| ZBRB | 48 | XSSL40 XSSLC40 |
| 66 | XSL60 XSLC60 XSB60 | |
| 95 | XSL90 XSLC90 XSB90 |
スプリングワッシャ
[ M ] 材 質 アルミ合金
[ S ] 表面処理 黒アルマイト
規格表
| 型式 |
| ZBRA105 |
| 型式 | A | J | N | B | H1 | W | W1 | L | E | F | G | 付属品 | ￥単価 | |
| TYPE | H | 1～19コ | ||||||||||||
| ZBRA | 56 | 20 | － | － | 36 | 81 | － | － | － | － | － | － | SCB4－1(6本) SCB4－8(2本) | 5,500 |
| 105 | 60 | － | － | 72 | 155 | － | － | － | － | － | － | 10,500 | ||
| ZBRB | 48 | 20 | 16 | φ4.5キリ | － | 69 | 35 | 25.8 | 24.8 | 19.9 | 20 | 5 | SCB4－12(6本) | 4,300 |
| 66 | 25 | 20 | M4 | － | 96 | 50 | 40 | 40 | 32.5 | 32.5 | 7.5 | SCB4－12(2本) SCB4－8(4本) | 5,800 | |
| 95 | 25 | 20 | M4 | － | 140 | 50 | 40 | 40 | 32.5 | 32.5 | 7.5 | 7,200 | ||
型番リスト
- 表示件数:
| 型番 |
適応ステージ |
H(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
XSSL50・XSP50
|
56
| 10 | 1個 | 5,940円(
6,534円
) | 在庫品1日目 当日出荷可能 | |
XSSL100・XSP100
|
105
| 10 | 1個 | 11,340円(
12,474円
) | 在庫品1日目 当日出荷可能 | |
XSSL40・XSSLC40
|
48
| 10 | 1個 | 4,830円(
5,313円
) | 在庫品1日目 当日出荷可能 | |
XSL60・XSLC60・XSB60
|
66
| 10 | 1個 | 6,520円(
7,172円
) | 在庫品1日目 当日出荷可能 | |
XSL90・XSLC90・XSB90
|
95
| 10 | 1個 | 8,090円(
8,899円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
Z軸用のブラケットです。プレートの内側・外側、どちらにもステージの組み立てが可能です。New!!! FAカメラ位置調整 特設ページリリースのお知らせ『実験用』から『量産機』まで、幅広い用途で役立つ商品や事例をご紹介しています。
ダウンロード可能な3D CADや部品表を使って、設計時間の短縮にお役立てください。
(i)ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
概要・仕様

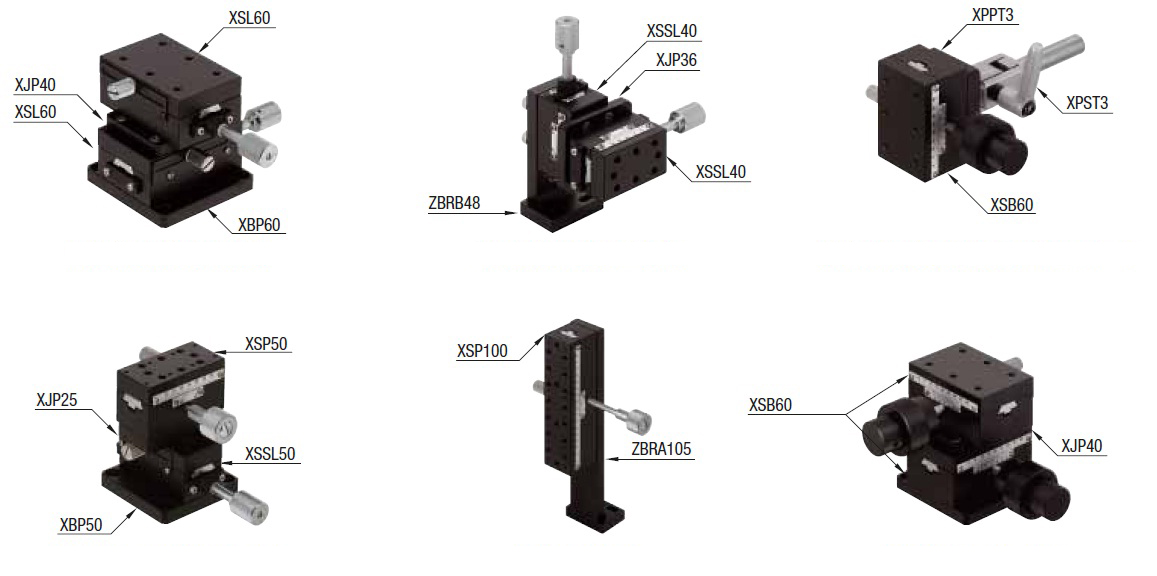

使用例
送りねじ式同士のXY二段式
Z軸内側取付仕様の二段式
あおり調整可能なZ軸粗微動ハンドルステージ
ハンドル同一方向でのXY二段式
Z軸外側取付仕様
粗微動ハンドルの二段式
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
