リジット形カップリング クランピングロングタイプ
- 通常価格(税別)
- -
- 税込価格
- -
ロングタイプ・バックラッシュ0、オールステンレスタイプも標準化したリジット形。...
-
- 環境対応：
- RoHS対応（10物質）
-
- 最高回転数範囲(r/min)：
- 10001～78000
(i)ご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
外形図・規格表

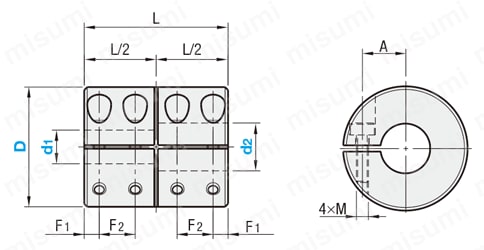

外形図
CPNDS（ステンレス）
| Type | [ M ]材質 | [ S ]表面処理 | ||
| 本体 | 六角穴付ボルト | 本体 | 六角穴付ボルト | |
| CPND | アルミ合金 | SCM435 | アルマイト処理 | 四三酸化鉄皮膜 |
| CPNDS | ステンレス | ステンレス | − | − |
規格表
| 型式 | − | 軸穴径d1 | − | 軸穴径d2 |
| CPSR25 | − | 8 | − | 10 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | d1，d2選択(ただしd1≦d2) | L | F1 | F2 | A | M | ￥基準単価 | |||||||
| Type | D | CPND | CPNDS | |||||||||||
| CPND | 16 | 5 | 6 | 22 | 2.5 | 5.5 | 5 | M2 | 1,880 | 2,880 | ||||
| (アルミ) | ||||||||||||||
| 20 | 6 | 8 | 24 | 6 | 7 | 2,040 | 3,200 | |||||||
| CPNDS | 25 | 8 | 10 | 36 | 4.5 | 9 | 9 | M2.5 | 2,360 | 3,820 | ||||
| (ステンレス) | 32 | 10 | 12 | 14 | 40 | 4 | 10 | 11 | M3 | 3,080 | 4,970 | |||
| 型式 | 許容 トルク (N・m) | 最高 回転数 (r/min) | 慣性 モーメント (Kg・m2) | ねじ締付トルク (N・m) | 質量 (g) | |
| Type | D | |||||
| CPND (アルミ) | 16 | 0.3 | 39000 | 3.4×10−7 | 0.5 | 10 |
| 20 | 0.5 | 31000 | 9.2×10−7 | 18 | ||
| 25 | 1 | 25000 | 3.4×10−6 | 1 | 38 | |
| 32 | 2 | 19000 | 1.0×10−5 | 1.5 | 70 | |
| CPNDS (ステンレス) | 16 | 0.3 | 39000 | 8.9×10−7 | 0.5 | 25 |
| 20 | 0.5 | 31000 | 2.5×10−6 | 45 | ||
| 25 | 1 | 25000 | 9.2×10−6 | 1 | 100 | |
| 32 | 2 | 19000 | 2.7×10−5 | 1.5 | 180 | |
型番リスト
- 表示件数:
| 型番 |
特性・用途 |
許容トルク範囲(N・m) |
軸穴径 1 d1(またはd)(φ) |
軸穴径 2 d2(またはd)(φ) |
外径 D(φ) |
全長(mm) |
本体材質 |
許容トルク(N・m) |
最高回転数(r/min) |
慣性モーメント(kg・m2) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
耐食性・耐薬品 / 耐熱性
|
0.05～1.00
|
5 ～ 6
|
5 ～ 6
|
16
|
22
|
[ステンレス] ステンレス
|
0.3
|
39000
|
8.9×10-7 | 10 | 1個 | -( -
) | 3日目 | |
耐食性・耐薬品 / 耐熱性
|
0.05～1.00
|
6 ～ 8
|
6 ～ 8
|
20
|
24
|
[ステンレス] ステンレス
|
0.5
|
31000
|
2.5×10-6 | 10 | 1個 | -( -
) | 3日目 | |
耐食性・耐薬品 / 耐熱性
|
0.05～1.00
|
8 ～ 10
|
8 ～ 10
|
25
|
36
|
[ステンレス] ステンレス
|
1
|
25000
|
9.2×10-6 | 10 | 1個 | -( -
) | 3日目 | |
耐食性・耐薬品 / 耐熱性
|
1.01～3.00
|
10 ～ 14
|
10 ～ 14
|
32
|
40
|
[ステンレス] ステンレス
|
2
|
19000
|
2.7×10-5 | 10 | 1個 | -( -
) | 3日目 |
Loading...
詳細情報
基本情報
ロングタイプ・バックラッシュ0、オールステンレスタイプも標準化したリジット形。
【特長】
・ロングタイプのリジッドカップリング。
・軸を継ぎ足すジョイントとしても使用できる。
・アルミニウム合金製・ステンレス製の2種類がある。
・クランピングタイプとセミスプリットタイプがある。
【用途】
・洗浄装置や搬送装置などに。
(i)ご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
技術情報
技術情報納期・価格
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
