ミスミ

カップリング　リジット形クランピングタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.1-1145

一部当日出荷可能

評価 4.3平均満足度4.3 この商品のレビューをみる（9件）この商品のFAQをみる(2件)

通常価格(税別): -

税込価格: -

【特長】・ワンチャックで左右穴通しバイト仕上げで同心高精度です。

詳細情報を確認する

(i)ご注意

CPRSCは表面仕上げ工程の一部変更により、外観や色味が異なる場合がございますが、品質には問題ございません。
キー溝加工には対応していません。
標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービスにて製作可否を含めたお見積もりをお願いします。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定24件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

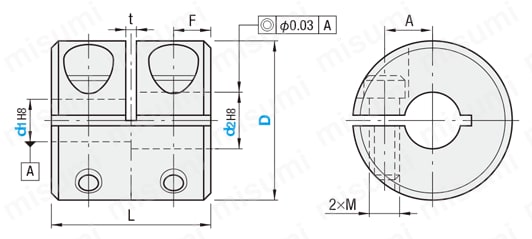

外形図・規格表

外形図

CPRC（アルミ）
CPRSC（ステンレス）

[！]d₁，d₂の公差はスリット加工前の公差です。

[！]選定基準及びアライメント調整についてはこちらをご確認ください。

Type		[ M ]材質		[ S ]表面処理
Type	D	本体	六角穴付ボルト	本体	六角穴付ボルト
CPRC	16、 20、 25、 32、 50-20-20(※1)	A2011相当	SCM435	アルマイト処理	黒色酸化皮膜
	40、 50(※1以外)	A2024
CPRSC	16、 20、 25、 32	SUS303	SUS303	−	−

規格表

型式

Type		外径D	-	軸穴径d₁	-	軸穴径d₂
CPRC		25	-	8	-	10

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		d₁，d₂選択(ただしd₁≦d₂)											L	M (並目)	A	t	F	￥基準単価
Type	D	d₁，d₂選択(ただしd₁≦d₂)											L	M (並目)	A	t	F	CPRC	CPRSC
CPRC (アルミ) CPRSC (ステンレス)	16	5	6										16	M2.5	5	1	3.75	1,120	1,850
	20		6	8									20	M2.5	6.5		4.75	1,230	2,020
	25			8	10								25	M3	9		6	1,400	2,210
	32				10	12	14						32	M4	11		7.75	1,770	3,150
CPRC (アルミ)	40						14	15	16	18			44	M5	13	1.5	10.5	2,370	－
CPRC (アルミ)	50									18	20	24	55	M6	16	2	13	4,060	－

型式		許容トルク (N・m)	最高回転数 (r/min)	慣性モーメント (kg・㎡)	ねじ締付トルク (N・m)	質量 (g)
Type	D	許容トルク (N・m)	最高回転数 (r/min)	慣性モーメント (kg・㎡)	ねじ締付トルク (N・m)	質量 (g)
CPRC (アルミ)	16	0.3	9500	3.0×10⁻⁷	1	9
	20	0.5	7600	8.7×10⁻⁷	1	15
	25	1	6100	2.7×10⁻⁶	1.5	29
	32	2	4800	7.1×10⁻⁶	2.5	61
	40	4	4000	1.5×10⁻⁵	7	120
	50	6	4000	7.0×10⁻⁵	12	240
CPRSC (ステンレス)	16	0.3	9500	8.0×10⁻⁷	1	22
	20	0.5	7600	2.4×10⁻⁶	1	41
	25	1	6100	7.3×10⁻⁶	1.5	80
	32	2	4800	2.5×10⁻⁵	2.5	160

[ ! ]キー溝加工には対応していません。
標準品で指定できない仕様・寸法をご希望の場合は、下記カタログ規格外品サービスにて製作可否を含めたお見積もりをお願いします。

型番リスト

表示件数:

型番	環境対応	特性・用途	許容トルク範囲(N・m)	軸穴径 1 d1(またはd)(φ)	軸穴径 2 d2(またはd)(φ)	外径 D(φ)	全長(mm)	最高回転数範囲(r/min)	特長	本体材質	許容トルク(N・m)	最高回転数(r/min)	慣性モーメント(kg・m2)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

CPRC16-[5,6]-[5,6]	RoHS対応（10物質）	該当なし	0.05～1.00	5 ～ 6	5 ～ 6	16	16	4001～10000	高ねじり剛性 / バックラッシゼロ / 低慣性モーメント	[アルミニウム] アルミニウム	0.3	9500	3.0×10^-7	10	1個	-( - )	3日目
CPRC20-[6,8]-[6,8]	RoHS対応（10物質）	該当なし	0.05～1.00	6 ～ 8	6 ～ 8	20	20	4001～10000	高ねじり剛性 / バックラッシゼロ / 低慣性モーメント	[アルミニウム] アルミニウム	0.5	7600	8.7×10^-7	10	1個	-( - )	3日目
CPRC25-[8,10]-[8,10]	RoHS対応（10物質）	該当なし	0.05～1.00	8 ～ 10	8 ～ 10	25	25	4001～10000	高ねじり剛性 / バックラッシゼロ / 低慣性モーメント	[アルミニウム] アルミニウム	1	6100	2.7×10^-6	10	1個	-( - )	3日目
CPRC32-[10,12,14]-[10,12,14]	RoHS対応（10物質）	該当なし	1.01～3.00	10 ～ 14	10 ～ 14	32	32	4001～10000	高ねじり剛性 / バックラッシゼロ / 低慣性モーメント	[アルミニウム] アルミニウム	2	4800	7.1×10^-6	10	1個	-( - )	3日目
CPRC40-14-14	RoHS対応（10物質）	該当なし	3.01～5.00	14	14	40	44	2001～4000	高ねじり剛性 / バックラッシゼロ / 低慣性モーメント	[アルミニウム] アルミニウム	4	4000	1.5×10^-5	10	1個	2,490円( 2,739円 )	在庫品1日目当日出荷可能
CPRC40-14-15	RoHS対応（10物質）	該当なし	3.01～5.00	14	15	40	44	2001～4000	高ねじり剛性 / バックラッシゼロ / 低慣性モーメント	[アルミニウム] アルミニウム	4	4000	1.5×10^-5	10	1個	2,490円( 2,739円 )	在庫品1日目当日出荷可能
CPRC40-14-16	RoHS対応（10物質）	該当なし	3.01～5.00	14	16	40	44	2001～4000	高ねじり剛性 / バックラッシゼロ / 低慣性モーメント	[アルミニウム] アルミニウム	4	4000	1.5×10^-5	10	1個	2,490円( 2,739円 )	在庫品1日目当日出荷可能
CPRC40-14-18	RoHS対応（10物質）	該当なし	3.01～5.00	14	18	40	44	2001～4000	高ねじり剛性 / バックラッシゼロ / 低慣性モーメント	[アルミニウム] アルミニウム	4	4000	1.5×10^-5	10	1個	2,490円( 2,739円 )	5日目
CPRC40-15-15	RoHS対応（10物質）	該当なし	3.01～5.00	15	15	40	44	2001～4000	高ねじり剛性 / バックラッシゼロ / 低慣性モーメント	[アルミニウム] アルミニウム	4	4000	1.5×10^-5	10	1個	2,490円( 2,739円 )	在庫品1日目当日出荷可能
CPRC40-15-16	RoHS対応（10物質）	該当なし	3.01～5.00	15	16	40	44	2001～4000	高ねじり剛性 / バックラッシゼロ / 低慣性モーメント	[アルミニウム] アルミニウム	4	4000	1.5×10^-5	10	1個	2,490円( 2,739円 )	5日目
CPRC40-15-18	RoHS対応（10物質）	該当なし	3.01～5.00	15	18	40	44	2001～4000	高ねじり剛性 / バックラッシゼロ / 低慣性モーメント	[アルミニウム] アルミニウム	4	4000	1.5×10^-5	10	1個	2,490円( 2,739円 )	5日目
CPRC40-16-16	RoHS対応（10物質）	該当なし	3.01～5.00	16	16	40	44	2001～4000	高ねじり剛性 / バックラッシゼロ / 低慣性モーメント	[アルミニウム] アルミニウム	4	4000	1.5×10^-5	10	1個	2,490円( 2,739円 )	5日目
CPRC40-16-18	RoHS対応（10物質）	該当なし	3.01～5.00	16	18	40	44	2001～4000	高ねじり剛性 / バックラッシゼロ / 低慣性モーメント	[アルミニウム] アルミニウム	4	4000	1.5×10^-5	10	1個	2,490円( 2,739円 )	在庫品1日目当日出荷可能
CPRC40-18-18	RoHS対応（10物質）	該当なし	3.01～5.00	18	18	40	44	2001～4000	高ねじり剛性 / バックラッシゼロ / 低慣性モーメント	[アルミニウム] アルミニウム	4	4000	1.5×10^-5	10	1個	2,490円( 2,739円 )	5日目
CPRC50-18-18	RoHS対応（10物質）	該当なし	5.01～10.00	18	18	50	55	2001～4000	高ねじり剛性 / バックラッシゼロ / 低慣性モーメント	[アルミニウム] アルミニウム	6	4000	7.0×10^-5	10	1個	4,260円( 4,686円 )	5日目
CPRC50-18-20	RoHS対応（10物質）	該当なし	5.01～10.00	18	20	50	55	2001～4000	高ねじり剛性 / バックラッシゼロ / 低慣性モーメント	[アルミニウム] アルミニウム	6	4000	7.0×10^-5	10	1個	4,260円( 4,686円 )	5日目
CPRC50-18-24	RoHS対応（10物質）	該当なし	5.01～10.00	18	24	50	55	2001～4000	高ねじり剛性 / バックラッシゼロ / 低慣性モーメント	[アルミニウム] アルミニウム	6	4000	7.0×10^-5	10	1個	4,260円( 4,686円 )	在庫品1日目当日出荷可能
CPRC50-20-20	RoHS対応（10物質）	該当なし	5.01～10.00	20	20	50	55	2001～4000	高ねじり剛性 / バックラッシゼロ / 低慣性モーメント	[アルミニウム] アルミニウム	6	4000	7.0×10^-5	10	1個	4,110円( 4,521円 )	3日目
CPRC50-20-24	RoHS対応（10物質）	該当なし	5.01～10.00	20	24	50	55	2001～4000	高ねじり剛性 / バックラッシゼロ / 低慣性モーメント	[アルミニウム] アルミニウム	6	4000	7.0×10^-5	10	1個	4,260円( 4,686円 )	5日目
CPRC50-24-24	RoHS対応（10物質）	該当なし	5.01～10.00	24	24	50	55	2001～4000	高ねじり剛性 / バックラッシゼロ / 低慣性モーメント	[アルミニウム] アルミニウム	6	4000	7.0×10^-5	10	1個	4,260円( 4,686円 )	在庫品1日目当日出荷可能
CPRSC16-[5,6]-[5,6]	-	-	-	5 ～ 6	5 ～ 6	-	-	-	-	-	-	-	-	10	1個	-( - )	3日目
CPRSC20-[6,8]-[6,8]	-	-	-	6 ～ 8	6 ～ 8	-	-	-	-	-	-	-	-	10	1個	-( - )	3日目
CPRSC25-[8,10]-[8,10]	-	-	-	8 ～ 10	8 ～ 10	-	-	-	-	-	-	-	-	10	1個	-( - )	3日目
CPRSC32-[10,12,14]-[10,12,14]	-	-	-	10 ～ 14	10 ～ 14	-	-	-	-	-	-	-	-	10	1個	-( - )	3日目

基本情報

【特長】・ワンチャックで左右穴通しバイト仕上げで同心高精度です。

(i)ご注意

CPRSCは表面仕上げ工程の一部変更により、外観や色味が異なる場合がございますが、品質には問題ございません。
キー溝加工には対応していません。
標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービスにて製作可否を含めたお見積もりをお願いします。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら
◦CPR

数量区分	標準対応				個別対応
数量区分	小口				大口
数　量	1〜4	5〜9	10〜19	20〜50	51～
値引率	基準単価	30％	40％	50％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
◦CPRC

数量区分	標準対応				個別対応
数量区分	小口				大口
数　量	1〜9	10〜14	15～19	20〜50	51～
値引率	基準単価	5％	10％	18％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
◦CPRS・CPRSC

数量区分	標準対応			個別対応
数量区分	小口			大口
数　量	1〜9	10〜19	20〜50	51～
値引率	基準単価	5％	18％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

				ご注文締切
急	ストークA	翌日出荷	200円/1本	PM 6:00迄	>>こちら

[ ! ]3本以上で１明細行当たり一律540円

出荷日については、こちらをご覧ください。

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
