ミスミ

ベアリングホルダセット　止め輪なしタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.1-965

納期短縮
一部当日出荷可能

評価 5.0平均満足度5.0 この商品のレビューをみる（5件）

通常価格(税別): 1,070円～ 8,360円

税込価格: 1,177円～ 9,196円

止め輪無の為、止め輪付に比べT寸法が省スペース化されております。

詳細情報を確認する

環境対応：

RoHS対応（10物質）
本体形状：

フランジ形
ベアリング個数：

シングル
使用ベアリング：

深溝玉軸受
止め輪：

なし

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定1,481件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

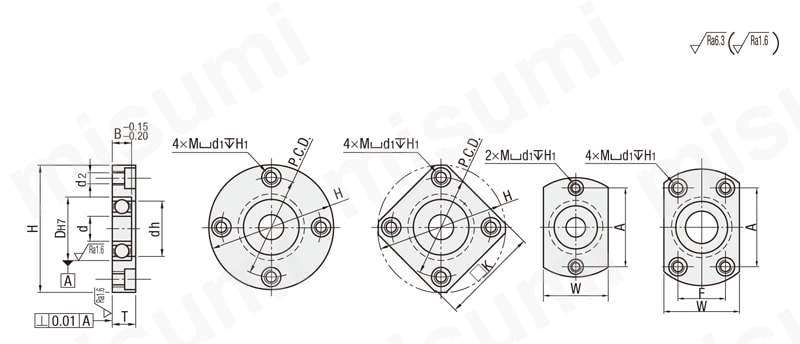

外形図・規格表

ラウンドタイプスクエアタイプコンパクトタイプ d3～17 d20～50

軸受け精度　JIS　B　1514 0級
[ ! ]取付穴は、表・裏両方から取付けられるよう、タップ加工及びザグリ加工がされています。
[ ! ]ベアリングの外輪をおさえるためにB寸法をマイナス公差としているためベアリングが0.1～0.2とび出すことがあります。
[ ! ]指示無き寸法公差はJISB0405m級に準じる。

Type			[ M ]材質		[ S ]表面処理
ラウンドタイプ	スクエアタイプ	コンパクトタイプ	ベアリング	ホルダ	ホルダ
BGRNB	BGSNB	BGCNB	スチール	S45C相当	四三酸化鉄皮膜
BGRN	BGSN	BGCN		S45C相当	無電解ニッケルメッキ
BARN	BASN	BACN		2000系アルミ合金	白アルマイト処理
SBARN	−	SBACN	＊ステンレス	2000系アルミ合金	白アルマイト処理
SBGRN	SBGSN	SBGCN	＊ステンレス	SUS304	−

[ ! ]＊ゴムシールベアリング（VV・DD）は全てスチールです。

規格表

型式

Type	ベアリング	シール
BGCN BGSN	6000 6203	ZZ DD

型式			d	D_H7		B	H	W	T	dh	P.C.D.	K	A	F	M(並目) (d₂)	d₁	H₁
Type	ベアリング品番	シール	d	D_H7	許容差	B	H	W	T	dh	P.C.D.	K	A	F	M(並目) (d₂)	d₁	H₁
(ラウンドタイプ) BGRNB BGRN BARN SBARN SBGRN (スクエアタイプ) BGSNB BGSN BASN SBGSN (コンパクトタイプ) BGCNB BGCN BACN SBACN SBGCN	623	ZZ 両シールド＊1 ＊2VV 非接触ゴムシール＊2DD 接触ゴムシール	3	10	＋ 0.015 0	4	33	16	6	7	24	27	24	−	M4 (3.3)	6.5	3.4
	624		4	13	＋ 0.018 0	5	35	18	7	9	26	28	26		M4 (3.3)	6.5	3.4
	605		5	14		5	36	20	7	10	26	30	26		M5 (4.3)	8	4.4
	625		5	16		5	38	22	7	12	28	31	28
	606		6	17		6	39	23	8	13	29	32	29
	626		6	19	＋ 0.021 0	6	41	25	8	15	31	34	31
	678		8	12	＋ 0.018 0	3.5	34	18	6	10	25	27	25		M4(3.3)	6.5	3.4
	698			19	＋ 0.021 0	6	41	25	8	15	31	34	31		M5 (4.3)	8	4.4
	608			22		7	45	29	9	18	35	36	35
	628			24		8	47	32	10	20	37	37	37
	6700		10	15	＋ 0.018 0	4	37	22	7.5	12	27	30	27
	6800			19	＋ 0.021 0	5	41	25	7.5	15	31	34	31
	6900			22		6	45	29	8	19	35	36	35
	6000			26		8	50	34	10	22	40	39	40
	6200			30		9	54	38	11	24	44	42	44
	6701		12	18	＋ 0.018 0	4	40	25	7.5	15	30	31	30
	6801			21	＋ 0.021 0	5	44	29	7.5	17	34	35	34
	6901			24		6	48	31	8	21	38	38	38
	6001			28		8	52	36	10	24	42	40	42
	6201			32	＋ 0.025 0	10	56	40	12	26	46	43	46
	6702		15	21	＋ 0.021 0	4	44	29	7.5	18	34	35	34
	6802			24		5	47	32	7.5	20	37	37	37
	6902			28		7	57	37	9	25	45	45	45		M6 (5.2)	9.5	5.4
	6002			32	＋ 0.025 0	9	60	40	11	28	48	46	48
	6202			35	＋ 0.025 0	11	64	44	13	29	52	49	52
	6803		17	26	＋ 0.021 0	5	50	34	7.5	22	40	39	40		M5(4.3)	8	4.4
	6903			30	＋ 0.021 0	7	60	38	9	27	48	46	48		M6 (5.2)	9.5	5.4
	6003			35	＋ 0.025 0	10	66	44	12	31	54	50	54
	6203			40	＋ 0.025 0	12	72	50	14	34	60	54	60
	6704		20	27	＋ 0.021 0	4	51	35	7.5	23	41	39	32	25	M5(4.3)	8	4.4
	6804			32	＋ 0.025 0	7	60	40	9	28	48	46	38	29	M6(5.2)	9.5	5.4
	6904			37		9	69	47	11	34	56	54	51	24	M8 (6.8)	11	6.5
	6004			42		12	77	54	14	36	64	59	56	32
	6204			47		14	81	58	16	40	68	62	59	34
	6805		25	37		7	69	47	11	34	56	54	51	24
	6905			42		9	77	54	11	36	64	59	56	32
	6005			47		12	88	58	14	41	72	67	63	36	M10 (8.5)	14	8.6
	6205			52	＋ 0.030 0	15	94	64	17	45	78	72	68	39	M10 (8.5)	14	8.6
	6806		30	42	＋ 0.025 0	7	77	54	11	36	64	59	56	32	M8(6.8)	11	6.5
	6906			47	＋ 0.025 0	9	88	58	13	41	72	67	63	36	M10 (8.5)	14	8.6
	6006			55	＋ 0.030 0	13	96	66	15	48	80	73	70	40
	6206			62		16	104	74	18	55	88	79	77	44
	6007		35	62		14	104	74	16	55	88	79	75	44
	6207		35	72		17	126	88	21	64	105	95	92	51	M12(10.5)	17.5	11
	6008		40	68		15	114	82	17	60	96	86	80	54	M10(8.5)	14	8.6
	6208		40	80		18	134	96	22	74	113	102	98	56	M12 (10.5)	17.5	11
	6010	ZZ 両シールド	50	80		16	134	96	20	74	113	−	98	56
	6210	ZZ 両シールド	50	90	＋ 0.035 0	20	147	110	24	83	126	−	104	72

[ ! ]適用サイズは価格表でご確認ください。
[ ! ]＊1 VV（非接触ゴムシール）は67番台・623番・624番・605番・606番は選択できません。
[ ! ]＊2 ゴムシールベアリングは全てスチールです。

型番リスト

表示件数:

型番	特性・用途	フランジ形状	軸受内径 d(mm)	ベアリング材質	ホルダ材質	ホルダ表面処理	全長(mm)	ベアリング品番	シール	フランジ外径 H(φ)	材質証明書	材質証明書：材質	材質証明書：表面処理	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

BACN6000DD

1個

1,920円( 2,112円 )

2日目

一部当日出荷可能

BACN6000VV

1個

1,920円( 2,112円 )

2日目

一部当日出荷可能

BACN6000ZZ

1個

1,750円( 1,925円 )

2日目

一部当日出荷可能

BACN6001DD

1個

2,060円( 2,266円 )

2日目

一部当日出荷可能

BACN6001VV

1個

2,060円( 2,266円 )

2日目

一部当日出荷可能

BACN6001ZZ

1個

1,880円( 2,068円 )

2日目

一部当日出荷可能

BACN6002DD

1個

2,160円( 2,376円 )

2日目

一部当日出荷可能

BACN6002VV

1個

2,160円( 2,376円 )

2日目

一部当日出荷可能

BACN6002ZZ

1個

1,970円( 2,167円 )

2日目

一部当日出荷可能

BACN6003DD

1個

2,440円( 2,684円 )

2日目

一部当日出荷可能

BACN6003VV

1個

2,440円( 2,684円 )

2日目

一部当日出荷可能

BACN6003ZZ

1個

2,220円( 2,442円 )

2日目

一部当日出荷可能

BACN6004DD

1個

2,530円( 2,783円 )

2日目

一部当日出荷可能

BACN6004VV

1個

2,530円( 2,783円 )

2日目

一部当日出荷可能

BACN6004ZZ

1個

2,300円( 2,530円 )

2日目

一部当日出荷可能

BACN605DD

1個

1,600円( 1,760円 )

2日目

一部当日出荷可能

BACN605ZZ

1個

1,460円( 1,606円 )

2日目

一部当日出荷可能

BACN606DD

1個

1,680円( 1,848円 )

2日目

一部当日出荷可能

BACN606ZZ

1個

1,530円( 1,683円 )

2日目

一部当日出荷可能

BACN608DD

1個

1,770円( 1,947円 )

2日目

一部当日出荷可能

BACN608VV

1個

1,770円( 1,947円 )

2日目

一部当日出荷可能

BACN608ZZ

1個

1,610円( 1,771円 )

2日目

一部当日出荷可能

BACN6200DD

1個

2,070円( 2,277円 )

2日目

一部当日出荷可能

BACN6200VV

1個

2,070円( 2,277円 )

2日目

一部当日出荷可能

BACN6200ZZ

1個

1,890円( 2,079円 )

2日目

一部当日出荷可能

BACN6201DD

1個

2,110円( 2,321円 )

2日目

一部当日出荷可能

BACN6201VV

1個

2,110円( 2,321円 )

2日目

一部当日出荷可能

BACN6201ZZ

1個

1,920円( 2,112円 )

2日目

一部当日出荷可能

BACN6202DD

1個

2,270円( 2,497円 )

2日目

一部当日出荷可能

BACN6202VV

1個

2,270円( 2,497円 )

2日目

一部当日出荷可能

BACN6202ZZ

1個

2,070円( 2,277円 )

2日目

一部当日出荷可能

BACN6203DD

1個

2,510円( 2,761円 )

2日目

一部当日出荷可能

BACN6203VV

1個

2,510円( 2,761円 )

2日目

一部当日出荷可能

BACN6203ZZ

1個

2,290円( 2,519円 )

2日目

一部当日出荷可能

BACN6204DD

1個

2,610円( 2,871円 )

2日目

一部当日出荷可能

BACN6204VV

1個

2,610円( 2,871円 )

2日目

一部当日出荷可能

BACN6204ZZ

1個

2,380円( 2,618円 )

2日目

一部当日出荷可能

BACN623DD

1個

1,570円( 1,727円 )

2日目

一部当日出荷可能

BACN623ZZ

1個

1,430円( 1,573円 )

2日目

一部当日出荷可能

BACN624DD

1個

1,570円( 1,727円 )

2日目

一部当日出荷可能

BACN624ZZ

1個

1,430円( 1,573円 )

2日目

一部当日出荷可能

BACN625DD

1個

1,660円( 1,826円 )

2日目

一部当日出荷可能

BACN625VV

1個

1,660円( 1,826円 )

2日目

一部当日出荷可能

BACN625ZZ

1個

1,510円( 1,661円 )

2日目

一部当日出荷可能

BACN626DD

1個

1,740円( 1,914円 )

2日目

一部当日出荷可能

BACN626VV

1個

1,740円( 1,914円 )

2日目

一部当日出荷可能

BACN626ZZ

1個

1,590円( 1,749円 )

2日目

一部当日出荷可能

BACN628DD

1個

1,910円( 2,101円 )

2日目

一部当日出荷可能

BACN628VV

1個

1,910円( 2,101円 )

2日目

一部当日出荷可能

BACN628ZZ

1個

1,740円( 1,914円 )

2日目

一部当日出荷可能

BACN6700DD

1個

2,580円( 2,838円 )

2日目

一部当日出荷可能

BACN6700ZZ

1個

2,350円( 2,585円 )

2日目

一部当日出荷可能

BACN6701DD

1個

2,580円( 2,838円 )

2日目

一部当日出荷可能

BACN6701ZZ

1個

2,350円( 2,585円 )

2日目

一部当日出荷可能

BACN6702DD

1個

2,930円( 3,223円 )

2日目

一部当日出荷可能

BACN6702ZZ

1個

2,670円( 2,937円 )

2日目

一部当日出荷可能

BACN6704DD

1個

3,240円( 3,564円 )

2日目

一部当日出荷可能

BACN6704ZZ

1個

2,950円( 3,245円 )

2日目

一部当日出荷可能

BACN678DD

1個

2,210円( 2,431円 )

2日目

一部当日出荷可能

BACN678ZZ

1個

2,010円( 2,211円 )

2日目

一部当日出荷可能

基本情報

止め輪無の為、止め輪付に比べT寸法が省スペース化されております。

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ベアリング品番	シール	￥基準単価
		ラウンドタイプ					スクエアタイプ				コンパクトタイプ
		BGRNB	BGRN	BARN	SBARN	SBGRN	BGSNB	BGSN	BASN	SBGSN	BGCNB	BGCN	BACN	SBACN	SBGCN
623	ZZ (×1.0) VV (×1.1) DD (×1.1)	1,070	1,190	1,300	－	－	1,210	1,330	1,480	－	1,140	1,280	1,430	－	－
624		1,070	1,190	1,320	－	－	1,210	1,330	1,500	－	1,140	1,280	1,430	－	－
605		1,100	1,220	1,340	－	－	1,240	1,380	1,510	－	1,200	1,320	1,460	－	－
625		1,110	1,240	1,410	－	－	1,280	1,420	1,590	－	1,220	1,340	1,510	－	－
606		1,170	1,300	1,420	1,730	2,180	1,310	1,470	1,600	2,800	1,280	1,420	1,530	1,550	2,610
626		1,210	1,330	1,460	1,830	2,240	1,350	1,500	1,660	2,900	1,300	1,450	1,590	1,620	2,680
678		1,460	1,620	1,850	2,470	2,760	1,640	1,830	2,080	3,480	1,580	1,740	2,010	2,120	3,330
698		1,400	1,540	1,760	2,350	2,650	1,580	1,740	1,980	3,330	1,500	1,660	1,920	2,040	3,190
608		1,250	1,390	1,480	1,940	2,300	1,420	1,580	1,670	2,960	1,340	1,500	1,610	1,700	2,750
628		1,270	1,410	1,610	2,140	2,400	1,430	1,590	1,810	3,020	1,370	1,510	1,740	1,850	2,900
6700		1,790	1,980	2,180	2,650	2,990	2,020	2,240	2,430	3,370	1,910	2,110	2,350	2,380	3,220
6800		1,710	1,890	2,090	2,530	2,870	1,930	2,140	2,320	3,220	1,830	2,030	2,260	2,280	3,090
6900		1,390	1,530	1,900	2,300	2,600	1,750	1,940	2,110	2,930	1,660	1,840	2,050	2,070	2,800
6000		1,300	1,450	1,620	2,140	2,340	1,480	1,640	1,830	2,640	1,430	1,590	1,750	1,820	2,530
6200		1,320	1,480	1,730	2,300	2,380	1,500	1,670	1,960	2,700	1,450	1,610	1,890	1,940	2,590
6701		1,820	2,010	2,310	2,720	3,110	2,030	2,260	2,550	3,540	1,930	2,150	2,350	2,390	3,230
6801		1,730	1,920	2,210	2,600	2,970	1,940	2,160	2,440	3,380	1,850	2,060	2,260	2,290	3,100
6901		1,580	1,740	2,010	2,360	2,700	1,760	1,960	2,220	3,080	1,680	1,870	2,050	2,080	2,810
6001		1,340	1,500	1,720	2,290	2,440	1,510	1,690	1,940	2,740	1,470	1,630	1,880	1,920	2,650
6201		1,380	1,520	1,760	2,360	2,560	1,550	1,720	2,010	2,900	1,500	1,670	1,920	1,970	2,790
6702		1,930	2,150	2,520	3,000	3,430	2,170	2,420	2,710	3,850	2,080	2,310	2,670	2,710	3,770
6802		1,850	2,060	2,420	2,880	3,280	2,080	2,310	2,580	3,690	1,980	2,210	2,550	2,580	3,600
6902		1,680	1,870	2,190	2,610	2,980	1,890	2,100	2,350	3,350	1,810	2,010	2,320	2,350	3,280
6002		1,460	1,620	1,820	2,480	2,730	1,650	1,830	2,060	3,100	1,580	1,750	1,970	2,080	2,970
6202		1,490	1,650	1,900	2,570	2,810	1,670	1,860	2,140	3,190	1,610	1,790	2,070	2,330	3,070
6803		2,030	2,120	2,470	3,100	3,690	2,310	2,430	2,780	4,730	2,190	2,310	2,680	3,340	4,650
6903		1,840	1,930	2,250	2,810	3,350	2,100	2,210	2,530	4,290	2,000	2,100	2,440	3,030	4,230
6003		1,690	1,770	2,040	3,080	3,420	1,900	2,010	2,300	4,030	1,820	1,910	2,220	3,290	3,800
6203		1,750	1,850	2,110	3,190	3,500	1,960	2,070	2,360	4,100	1,880	1,970	2,290	3,420	4,040
6704		2,300	2,420	2,740	3,470	3,970	2,560	2,690	3,060	5,010	2,430	2,560	2,950	3,260	4,960
6804		2,190	2,310	2,630	3,320	3,800	2,450	2,570	2,920	4,800	2,320	2,450	2,810	3,100	4,740
6904		2,000	2,100	2,380	3,010	3,450	2,230	2,340	2,660	4,360	2,110	2,230	2,560	2,510	4,310
6004		1,750	1,850	2,120	2,910	3,600	1,970	2,080	2,390	4,080	1,900	2,010	2,300	2,500	3,910
6204		1,770	1,870	2,210	3,100	3,820	2,010	2,110	2,480	4,330	1,920	2,030	2,380	2,680	4,160
6805		2,000	2,100	－	－	－	2,280	2,390	－	－	2,180	2,300	－	－	－
6905		1,910	2,010	－	－	－	2,170	2,280	－	－	2,080	2,190	－	－	－
6005		1,800	1,890	－	－	－	2,020	2,120	－	－	1,940	2,050	－	－	－
6205		1,820	1,910	－	－	－	2,070	2,170	－	－	1,980	2,090	－	－	－
6806		2,400	2,530	－	－	－	2,690	2,840	－	－	2,600	2,740	－	－	－
6906		2,290	2,420	－	－	－	2,570	2,700	－	－	2,480	2,610	－	－	－
6006		2,140	2,260	－	－	－	2,420	2,540	－	－	2,320	2,450	－	－	－
6206		2,180	2,300	－	－	－	2,450	2,570	－	－	2,360	2,490	－	－	－
6007		2,490	2,610	－	－	－	2,800	2,950	－	－	2,700	2,850	－	－	－
6207		5,370	5,660	－	－	－	6,060	6,380	－	－	5,830	6,140	－	－	－
6008		2,930	3,090	－	－	－	3,310	3,490	－	－	3,180	3,350	－	－	－
6208		5,990	6,300	－	－	－	6,750	7,120	－	－	6,500	6,840	－	－	－
6010		6,150	6,480	－	－	－	－	－	－	－	6,680	7,040	－	－	－
6210		7,310	7,700	－	－	－	－	－	－	－	7,940	8,360	－	－	－

[ ! ]シールがVV及びDDの場合には表中価格に1.1を掛けた金額になります。（1円単位切り捨て）
（例）BGSN6203DDの時表中価格2,070円×1.1＝2,277円 > 2,270円

●ホルダ材質S45C相当・2000系アルミ合金
■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応						個別対応
	小口				大口		大口
数　量	1～9	10～19	20～34	35～50	51～99	100～150	151～
値引率	基準単価		5%	10%	25%	30%	お見積もり
出荷日：d寸20以下	通常	＋1日			＋5日	＋8日
出荷日：d寸25以上	＋1日

[ ! ]表示数量超えはWOSにてご確認ください。

●SBGRN・SBGSN・SBGCN（ホルダ材質SUS304）
■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応					個別対応
数量区分	小口			大口		大口
数　量	1～19	20～34	35～50	51～99	100～150	151～
値引率	基準単価	5%	10%	25%	30%	お見積り
出荷日	通常			＋6日	＋9日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

●ホルダ材質S45C相当・2000系アルミ合金 d寸20以下

日目出荷

●SBGRN・SBGSN・SBGCN（ホルダ材質SUS304）

日目出荷

[ NG ]6207 6208 6010 6210番ストーク適用不可

				ご注文締切
急	ストークT	当日出荷	400円/1本	正午迄	>>こちら
	ストークA早割	翌日出荷	200円/1明細行	PM 3:00迄
	ストークA	翌日出荷	200円/1本	PM 6:00迄

[ ! ]ストークA早割は１明細行当たり一律200円
[ ! ]ストークAは3本以上で１明細行当たり一律540円
[ NG ]2日目出荷品の10個以上はストーク適用不可

出荷日については、こちらをご覧ください。

概要・仕様

使用例

●タップを使用

●ザグリを使用

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品ベアリングホルダセット　止め輪なしタイプ	ベアリングホルダセット　止め輪付タイプ	ベアリングホルダセット　正面取付タイプ	ベアリングホルダセット　スラスト軸受タイプ	ベアリングホルダセット　省スペース用ミニフランジタイプ	ベアリングホルダセット　省スペース用ミニフランジ止め輪なしタイプ	低発塵グリース封入ベアリングホルダセット　シングルタイプ	正面取付肩当タイプ	ベアリングホルダーセット直接取付タイプ楕円型 BEM	ベアリングホルダセット　ダブル止め輪なしＬ寸指定タイプ	ボールベアリングユニットダブルタイプ（BSWN）	ベアリングホルダーセット直接取付タイプ楕円型（ステンレス） BES	ベアリングホルダーセットインロー止め輪タイプ楕円型 BEIM
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	小西製作所	ミスミ	イマオコーポレーション	小西製作所	小西製作所
通常価格	1,070円～	1,110円～	-	4,360円～	1,350円～	1,210円～	1,540円～	-	1,820円～	-	6,397円～	4,397円～	2,597円～
通常出荷日	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	3日目	2日目～	在庫品1日目～当日出荷可能	2日目～当日出荷可能	在庫品1日目～当日出荷可能	3日目	2日目～	2日目～	在庫品1日目～当日出荷可能	2日目	2日目～
環境対応	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	-	RoHS対応（10物質）	-	-	-
本体形状	フランジ形	フランジ形	正面取付	フランジ形	フランジ形	フランジ形	フランジ形	正面取付	フランジ形	フランジ形	フランジ形	フランジ形	フランジ形インロータイプ
ベアリング個数	シングル	シングル	シングル	シングル	シングル	シングル	シングル	シングル	シングル	ダブル	ダブル	シングル	シングル
使用ベアリング	深溝玉軸受	深溝玉軸受	深溝玉軸受	スラスト玉軸受付針状ころ軸受	深溝玉軸受	深溝玉軸受	深溝玉軸受	深溝玉軸受	深溝玉軸受	深溝玉軸受	深溝玉軸受	深溝玉軸受	深溝玉軸受
止め輪	なし	あり	あり	なし	あり	なし	-	あり	なし	なし	なし	なし	あり

back next

ベアリングホルダセット　止め輪なしタイプのレビュー

評価 5.0 平均満足度：5.0 5件のレビュー

星５

100%
星４

0%
星３

0%
星２

0%
星１

0%

レビューを書く

毎月3件以上の商品レビュー投稿で投稿件数×500円分の値引クーポンプレゼント！

NBK製品の代替

評価 5.0満足度：5.02017/04/28

NBK ベアリングホルダ CBC-6002-C と CBC-6004-C の交換が必要になったのだが同社ではすでに製造中止となっていた。
もしやと思いミスミ製品を探したところ、全く同一形状のものがあって本当に助かった。
さらに価格も安くて短納期、性能や品質面でも対象品と同等以上、全てにおいてミスミ製品が勝っており本当に満足している。

もっと読む閉じる

1人が参考にしています。

このレビューは参考になりましたか？参考になった Loading... ご意見ありがとうございました。処理中にエラーが発生しました。再度ボタンをクリックしてください。

製品に使用

評価 5.0満足度：5.02022/01/14

この商品は、一度自社製品に使用してからずっとリピート購入しています。最初、製品に使用することが決まる前は、キャドデータ等も自社のものと照合し確認していましたが、現在はリピート購入になっているため、改めてキャドデータ等で確認することもなく、毎回規格通りの商品が納品されていて、信頼性も高いです。

もっと読む閉じる

0人が参考にしています。

作業工具作成の為

評価 5.0満足度：5.02020/02/07

ベアリングはそれなりの物は実店舗に有りますが、ホルダーはほぼ売っていないので非常に助かります。
納期も早く有り難いです。

もっと読む閉じる

0人が参考にしています。

回転軸の軸受

評価 5.0満足度：5.02019/07/31

試作の駆動装置内のホルダで、回転軸d１０用のラウンドタイプを採用しました。外径Hの寸法が、ハウジング内径51にはまり、位置決めの微調整がしやすいサイズを検討したところ、製品の種類が豊富で、ぴったりのH５０があり、組み立てルことができた。

もっと読む閉じる

0人が参考にしています。

コンベア駆動軸受に使用

評価 5.0満足度：5.02019/07/25

駆動フレームの製作のし易さと、収まりもシンプルになります。交換時も短納期で助かります。

もっと読む閉じる

0人が参考にしています。

5件全て見る

この商品に関連するミスミユニット事例

back next

ベアリングホルダカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

ミスミ

ベアリングホルダセット　ダブル止め輪なしＬ寸選択タイプ

評価 4.2

通常価格(税別)： 2,100円～

通常出荷日：在庫品1日目～

当日出荷可能
ミスミ

ベアリングホルダセット　インロー止め輪付タイプ

評価 4.7

通常価格(税別)： 1,230円～

通常出荷日：在庫品1日目～

当日出荷可能
ミスミ

ベアリングホルダセット　T型　高さ選択タイプ

評価 4.5

通常価格(税別)： 1,910円～

通常出荷日：在庫品1日目～

当日出荷可能
ミスミ

ベアリングホルダセット　ダブル止め輪付Ｌ寸選択タイプ

評価 4.6

通常価格(税別)： 2,160円～

通常出荷日：在庫品1日目～

当日出荷可能
ミスミ

ベアリングホルダセット　インローダブル止め輪なしＬ寸選択タイプ

評価 4.0

通常価格(税別)： 2,360円～

通常出荷日： 2日目～

当日出荷可能
ミスミ

ベアリングホルダセット　止め輪付タイプ

評価 4.5

通常価格(税別)： 1,110円～

通常出荷日：在庫品1日目～

当日出荷可能
ミスミ

ベアリングホルダセット　ショートダブル止め輪付タイプ

評価 4.1

通常価格(税別)： 1,730円～

通常出荷日：在庫品1日目～

当日出荷可能
ミスミ

ベアリングホルダセット　T型　高さ指定タイプ

評価 4.4

通常価格(税別)： 3,450円～

通常出荷日： 3日目～
ミスミ

ベアリングホルダセット　止め輪なしタイプ

評価 5.0

通常価格(税別)： 1,070円～

通常出荷日：在庫品1日目～

当日出荷可能
ミスミ

ベアリングホルダセット　インローダブル止め輪付Ｌ寸選択タイプ

評価 4.7

通常価格(税別)： 2,420円～

通常出荷日：在庫品1日目～

当日出荷可能

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

※お問い合わせにはお客様コードが必要です。

閉じる

型番が確定しました

ページのトップへ

ご利用にあたって

ミスミについて

お問い合わせ

商品の仕様・技術

Webお問い合わせフォーム

24時間受付

ご注文・お取り引き

Webお問い合わせフォーム

24時間受付・要ログイン

0120-343-066

9:00～18:00（日曜日・年末年始は除く）

お客様との通話は、サービス品質向上のため一部録音させていただいております。

各種調査（環境・品質等）

Webお問い合わせフォーム

24時間受付・要ログイン

その他のお問い合わせ

お問い合わせ窓口はこちら

材質	引張強さ (MPa)	降伏点 (0.2%耐力) (Mpa)	縦弾性係数 (GPa)	横弾性係数 (GPa)
S45C	570以上	345以上	200以上	77以上
SUS304	520以上	210以上	193以上	74以上
SCM435	930以上	785以上	206以上	79以上
高硬度ステンレス	1102	715	199	77

	試験前	96hr
高硬度ステンレス
SUS303
SUS440C 相当

カテゴリ・メーカーから探す

メカニカル部品系

筐体・調整締結・素材

空圧・油圧・配管・温調部品

回転伝達・コンベヤ・モータ・ロボット

直動・センサ・位置決め・ステージ

特注部品・図面加工部品

電気系

金型系

消耗品・補修用品・備品系

切削加工用品

生産加工用品

MRO・工場用副資材

メーカーから探す

特集から探す

MISUMIへのご意見をお聞かせください。

メカニカル部品技術窓口

絞り込み条件

特性・用途

フランジ 形状

軸受内径 d(mm)

ベアリング 材質

ホルダ 材質

ホルダ表面処理

全長(mm)

ベアリング品番

シール

フランジ外径 H(φ)

タイプ

CAD

出荷日

追加工・オプション

ベアリングホルダセット 止め輪なしタイプ

(i)ご注意

外形図・規格表

規格表

関連リンク

型番リスト

詳細情報

基本情報

(i)ご注意

技術情報

納期・価格

価格表

納期

概要・仕様

使用例

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

ベアリングホルダセット 止め輪なしタイプのレビュー

この商品に関連するミスミ ユニット事例

ベアリングホルダカテゴリの売れ筋ランキング

技術サポート窓口

ご利用にあたって

ミスミについて

お問い合わせ

商品の仕様・技術

ご注文・お取り引き

各種調査（環境・品質等）

その他のお問い合わせ

フランジ形状

ベアリング材質

ホルダ材質

ベアリングホルダセット　止め輪なしタイプ

ベアリングホルダセット　止め輪なしタイプのレビュー

この商品に関連するミスミユニット事例
